Clover Mini Funktionsübersicht Seite 19

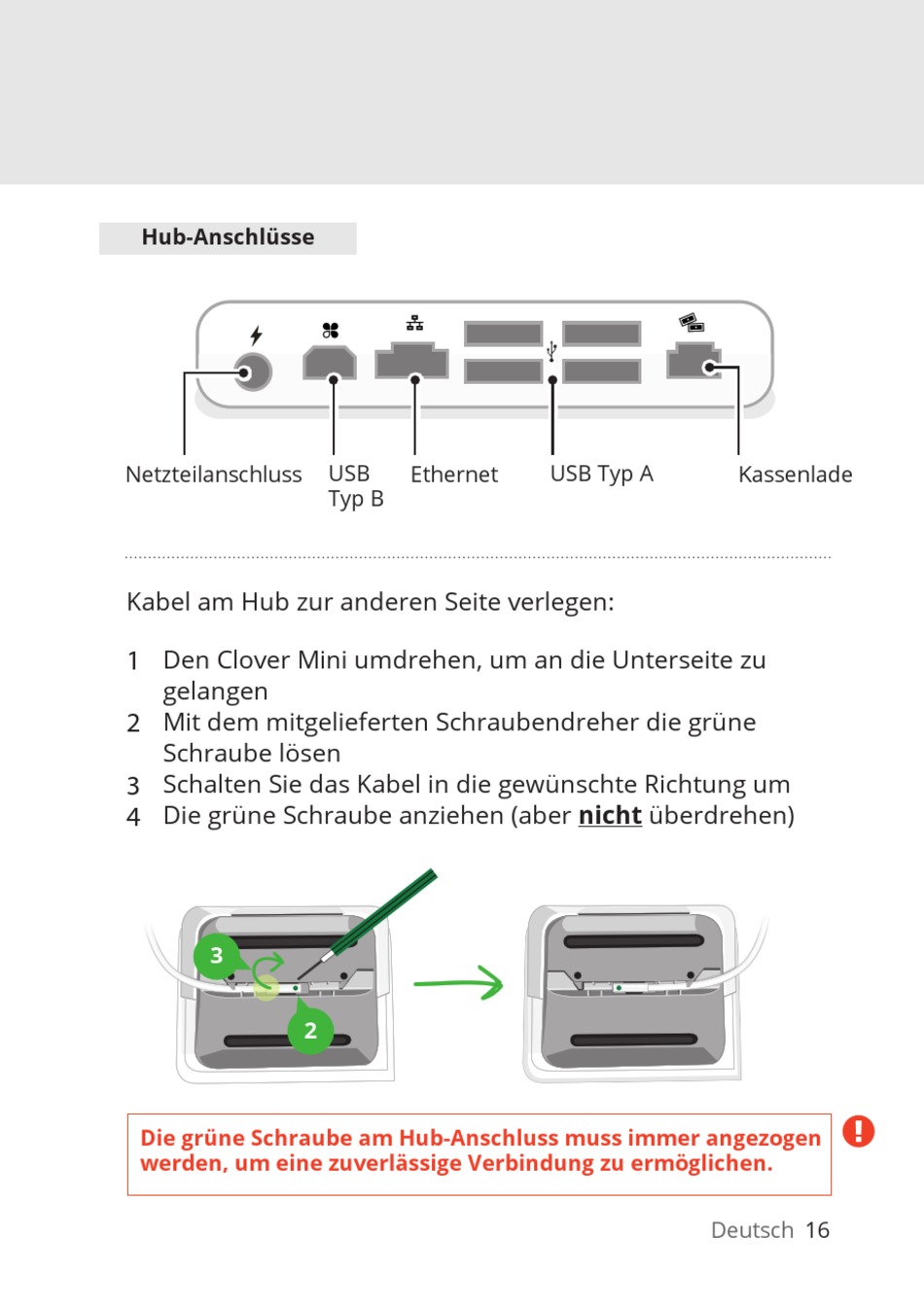

Hub-Anschlüsse
Netzteilanschluss
Kabel am Hub zur anderen Seite verlegen:
Den Clover Mini umdrehen, um an die Unterseite zu
1
gelangen
Mit dem mitgelieferten Schraubendreher die grüne
2
Schraube lösen
Schalten Sie das Kabel in die gewünschte Richtung um
3
Die grüne Schraube anziehen (aber nicht überdrehen)
4
3
Die grüne Schraube am Hub-Anschluss muss immer angezogen
werden, um eine zuverlässige Verbindung zu ermöglichen.
USB
Ethernet
Typ B
2
USB Typ A
Deutsch
Kassenlade

16
