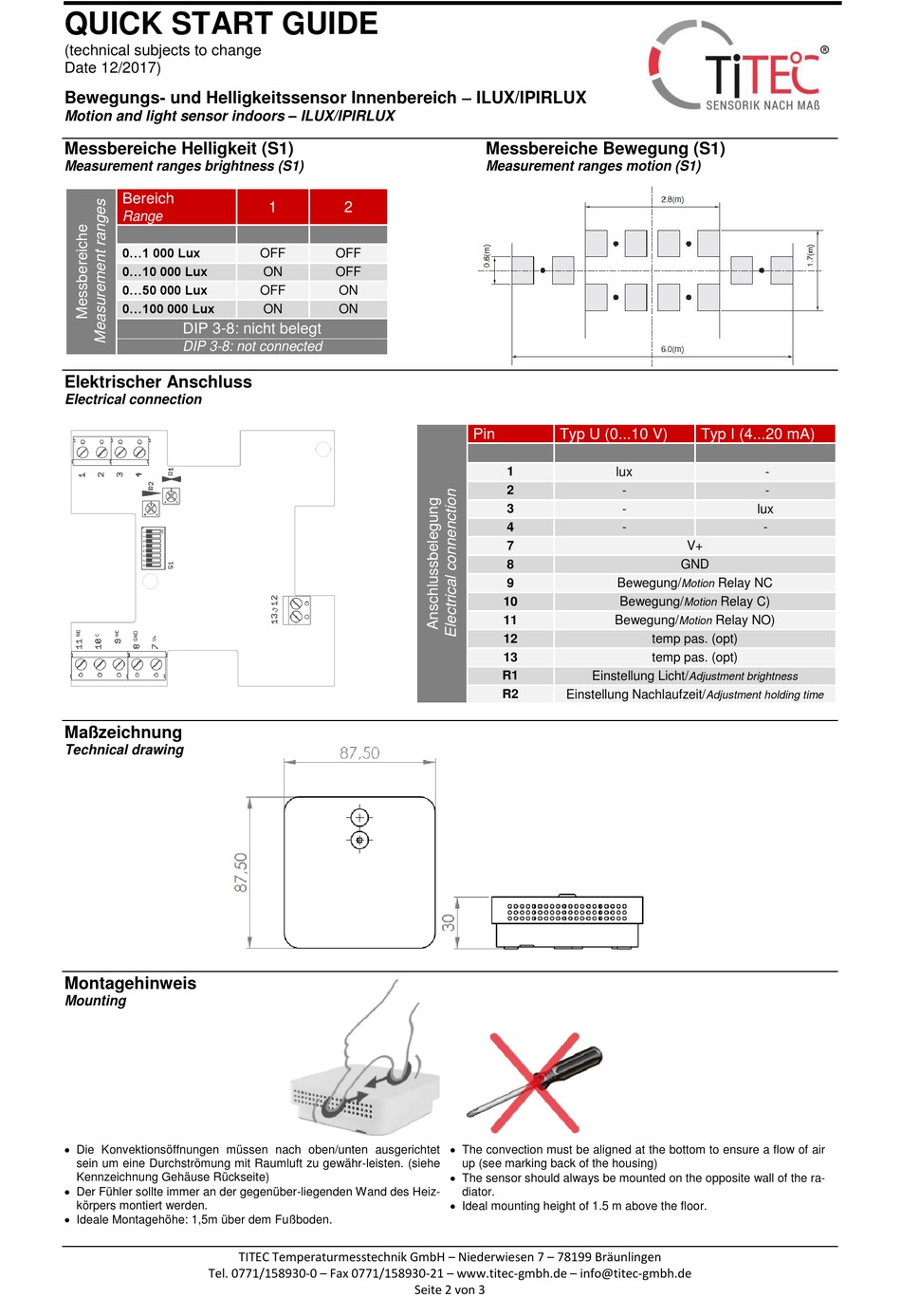

QUICK START GUIDE
(technical subjects to change
Date 12/2017)
Bewegungs- und Helligkeitssensor Innenbereich – ILUX/IPIRLUX
Motion and light sensor indoors – ILUX/IPIRLUX
Messbereiche Helligkeit (S1)
Measurement ranges brightness (S1)
Bereich
Range
0...1 000 Lux
0...10 000 Lux
0...50 000 Lux
0...100 000 Lux
DIP 3-8: nicht belegt
DIP 3-8: not connected
Elektrischer Anschluss
Electrical connection
Maßzeichnung
Technical drawing
Montagehinweis
Mounting
Die Konvektionsöffnungen müssen nach oben/unten ausgerichtet
sein um eine Durchströmung mit Raumluft zu gewähr-leisten. (siehe
Kennzeichnung Gehäuse Rückseite)
Der Fühler sollte immer an der gegenüber-liegenden Wand des Heiz-
körpers montiert werden.
Ideale Montagehöhe: 1,5m über dem Fußboden.
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
1
2
OFF
OFF
ON
OFF
OFF
ON
ON
ON
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Messbereiche Bewegung (S1)
Measurement ranges motion (S1)
Pin
Typ U (0...10 V)
1
2
3
4
7
8
9
10
11
12
13
R1
R2
Einstellung Nachlaufzeit/
The convection must be aligned at the bottom to ensure a flow of air
up (see marking back of the housing)
The sensor should always be mounted on the opposite wall of the ra-
diator.
Ideal mounting height of 1.5 m above the floor.
Seite 2 von 3
Typ I (4...20 mA)
lux
-
-
lux
-
-
V+
GND
Bewegung/
Relay NC
Motion
Bewegung/
Relay C)
Motion
Bewegung/
Relay NO)
Motion
temp pas. (opt)
temp pas. (opt)
Einstellung Licht/
Adjustment brightness
Adjustment holding time
-
-
