TiTEC ILUX Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 12/2017)

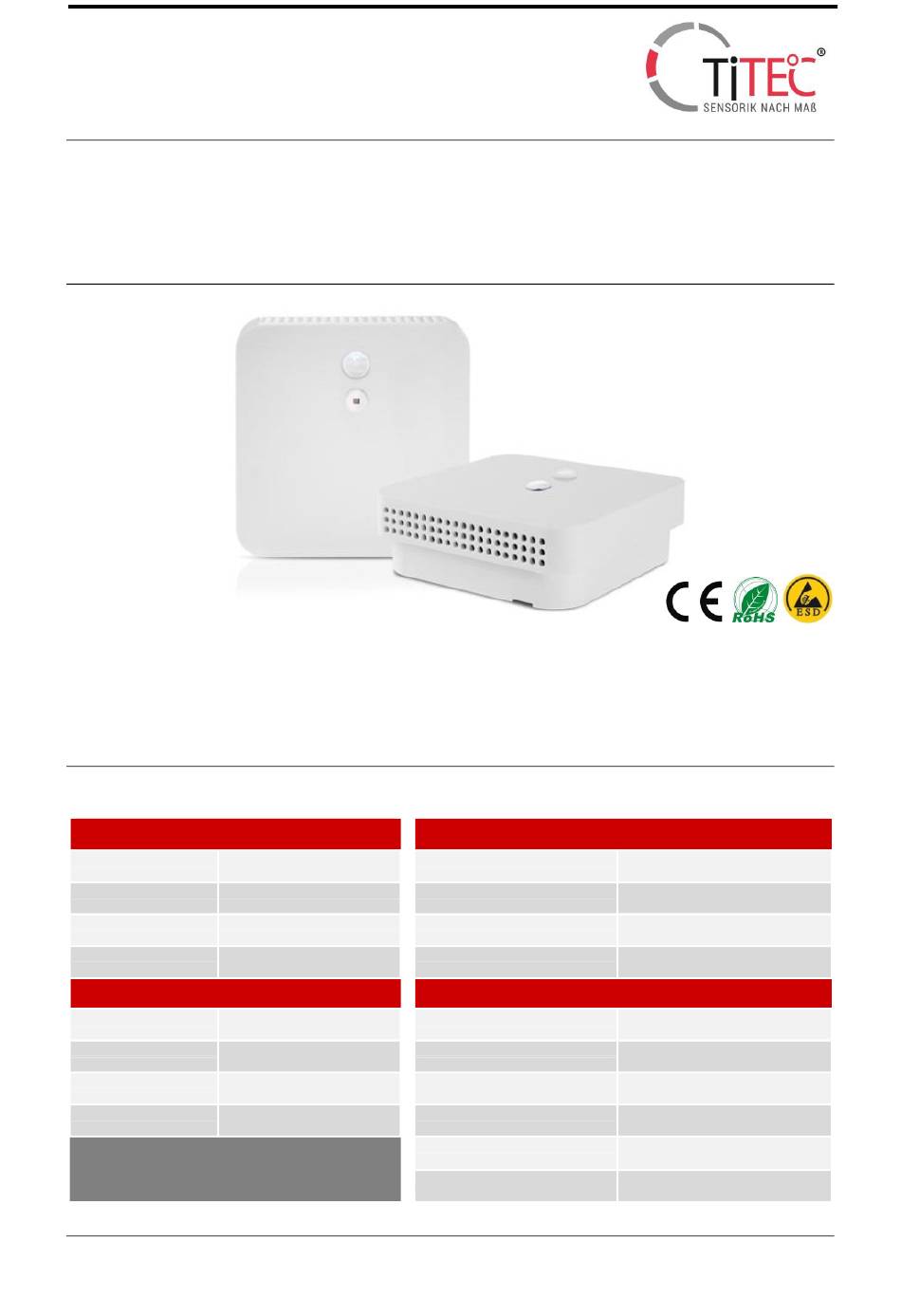

Bewegungs- und Helligkeitssensor Innenbereich – ILUX/IPIRLUX
Motion and light sensor indoors – ILUX/IPIRLUX
Anwendung
Application
In zahlreichen industriellen, wie auch privaten Einsatzgebieten gewinnt
die Erfassung von Bewegung & Licht zunehmend an Bedeutung. Ins-
besondere im Bereich der Gebäudesicherung, aber auch in Wacht-
sums-Märkten, wie der industriellen Prozessautomatisierung oder der
Hausautomation gilt die Bewegungs- und Licht-Sensorik als zentraler
Bestandteil.
Merkmale
Characteristics
Unser Kombigerät IPIRLUX zeichnet sich durch die manuelle Justier-
barkeit der Schaltwelle über ein Potentiometer aus, wodurch überflüs-
sige Schaltungen verhindert werden. Um eine präzise Lichtmessung
zu gewährleisten, arbeitet der digitale Sensor des Systems mit einem
integrierten Filter, um die Augencharakteristik möglichst realitätsnah
abzubilden. Der Lichtsensor verfügt über einen DIP-Schalter über den
vier Helligkeitsbereiche gewählt werden können.
Beim Bewegungsmelder kann die Zeitkonstante des Relaisausganges
von 1 Sekunde bis 10 Minuten eingestellt werden.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
12(20)...34 V DC (Relay)
Power supply
Anschlussklemme
Schraubklemme max. 1,5 mm²
Connection clamp
Screw clamps, max 1.5 mm²
Schaltausgang (optional)
Relais 24 V / 1 A, Wechsler, potentialfrei
Switching output (optional)
Relay 24 V / 1A, potential free changer
Leistungsaufnahme
24...44 mA
Power consumption
Ausgangssignal
Signal output
Typ I (3-Leiter)
4...20 mA
Type I (3-wired)
Analogausgang Bürde
50...500 Ohm
Analogue output burden
Typ U (3-Leiter)
0...10 V
Type U (3-wired)
Analogausgang Last
10...100 kOhm
Analogue output load
*weitere auf Anfrage
*special models available on demand
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
In many industrial, as well as private use areas the detection of move-
ment and light is becoming increasingly important. In particular in the
field of building security, but also in growing markets, such as industrial
process automation or home automation motion and light sensors are
considered a central component.
Our combined device IPIRLUX characterized by manual adjustability
of the shift shaft via a potentiometer, whereby redundant circuits can
be prevented. To ensure an accurate light measurement, the system's
digital sensor works with an integrated filter to image the eye charac-
teristic as realistically as possible. The light sensor is equipped with a
DIP switch for 4 different light levels.
The motion sensor's time constant of the relay output can be set be-
tween 1 second and 10 minutes.
Gehäuse
Casing
Abmessung
Dimensions
Werkstoff
Material
Zulässige Einsatzbedingungen
Admissible environmental conditions
Schutzart
Protection class
Sensor
Sensor
Helligkeit
Brightness
Messbereich
Measuring range
Bewegung
Motion
Messbereich
Measuring range
Optional: Sensor °C passiv, isoliert
Optional: Sensor °C passive, isolated
Messbereich/Toleranz °C passiv
Measuring range/tolerance °C passive
Seite 1 von 3
87,5x87,5x30 mm
ABS, RAL 9010
0...50 °C; 0...98% r.h.
IP30
MEMS
0...100 000 Lux
MEMS
6x1,7 m
NTC1,8k /5k /10k /20k / Precon, KTY81-110,
KTY81-210, LM235Z, DS18B20, Pt100, Pt1000
(Kl. A, B, 1/3DIN), Ni1000, Ni1000TK5000
s.h. Widerstandskennlinie
see resistance characteristics
