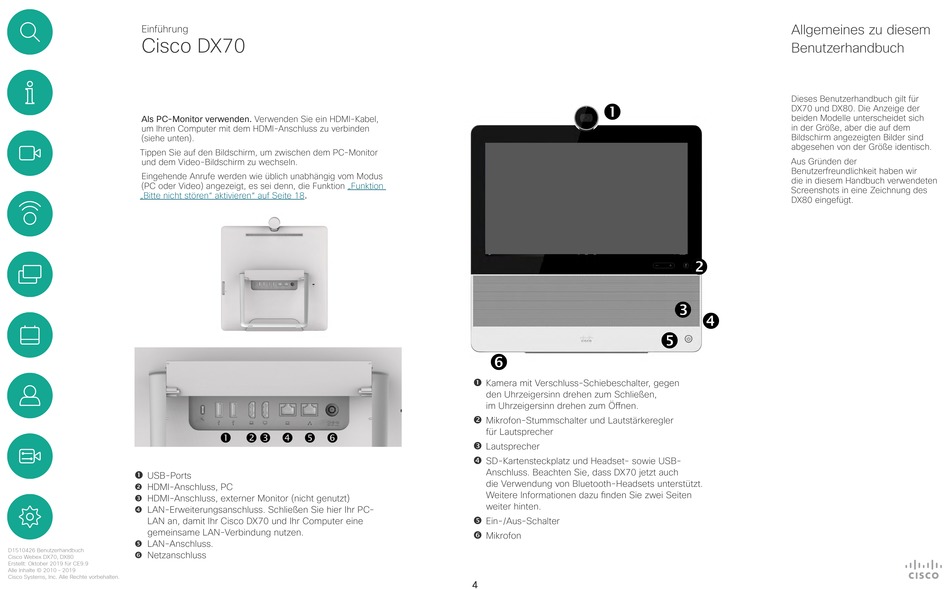

Einführung
Cisco DX70
Als PC-Monitor verwenden. Verwenden Sie ein HDMI-Kabel,
um Ihren Computer mit dem HDMI-Anschluss zu verbinden
(siehe unten).
Tippen Sie auf den Bildschirm, um zwischen dem PC-Monitor
und dem Video-Bildschirm zu wechseln.
Eingehende Anrufe werden wie üblich unabhängig vom Modus
(PC oder Video) angezeigt, es sei denn, die Funktion
„Bitte nicht stören" aktivieren" auf Seite
 USB-Ports
 HDMI-Anschluss, PC
 HDMI-Anschluss, externer Monitor (nicht genutzt)
 LAN-Erweiterungsanschluss. Schließen Sie hier Ihr PC-
LAN an, damit Ihr Cisco DX70 und Ihr Computer eine
gemeinsame LAN-Verbindung nutzen.
 LAN-Anschluss.
D1510426 Benutzerhandbuch
 Netzanschluss
Cisco Webex DX70, DX80
Erstellt: Oktober 2019 für CE9.9
Alle Inhalte © 2010 – 2019
Cisco Systems, Inc. Alle Rechte vorbehalten.
„Funktion
18.






4
Kamera mit Verschluss-Schiebeschalter, gegen
den Uhrzeigersinn drehen zum Schließen,
im Uhrzeigersinn drehen zum Öffnen.
Mikrofon-Stummschalter und Lautstärkeregler
für Lautsprecher
Lautsprecher
SD-Kartensteckplatz und Headset- sowie USB-
Anschluss. Beachten Sie, dass DX70 jetzt auch
die Verwendung von Bluetooth-Headsets unterstützt.
Weitere Informationen dazu finden Sie zwei Seiten
weiter hinten.
Ein-/Aus-Schalter
Mikrofon
Allgemeines zu diesem
Benutzerhandbuch
Dieses Benutzerhandbuch gilt für
DX70 und DX80. Die Anzeige der
beiden Modelle unterscheidet sich
in der Größe, aber die auf dem
Bildschirm angezeigten Bilder sind
abgesehen von der Größe identisch.
Aus Gründen der
Benutzerfreundlichkeit haben wir
die in diesem Handbuch verwendeten
Screenshots in eine Zeichnung des
DX80 eingefügt.
