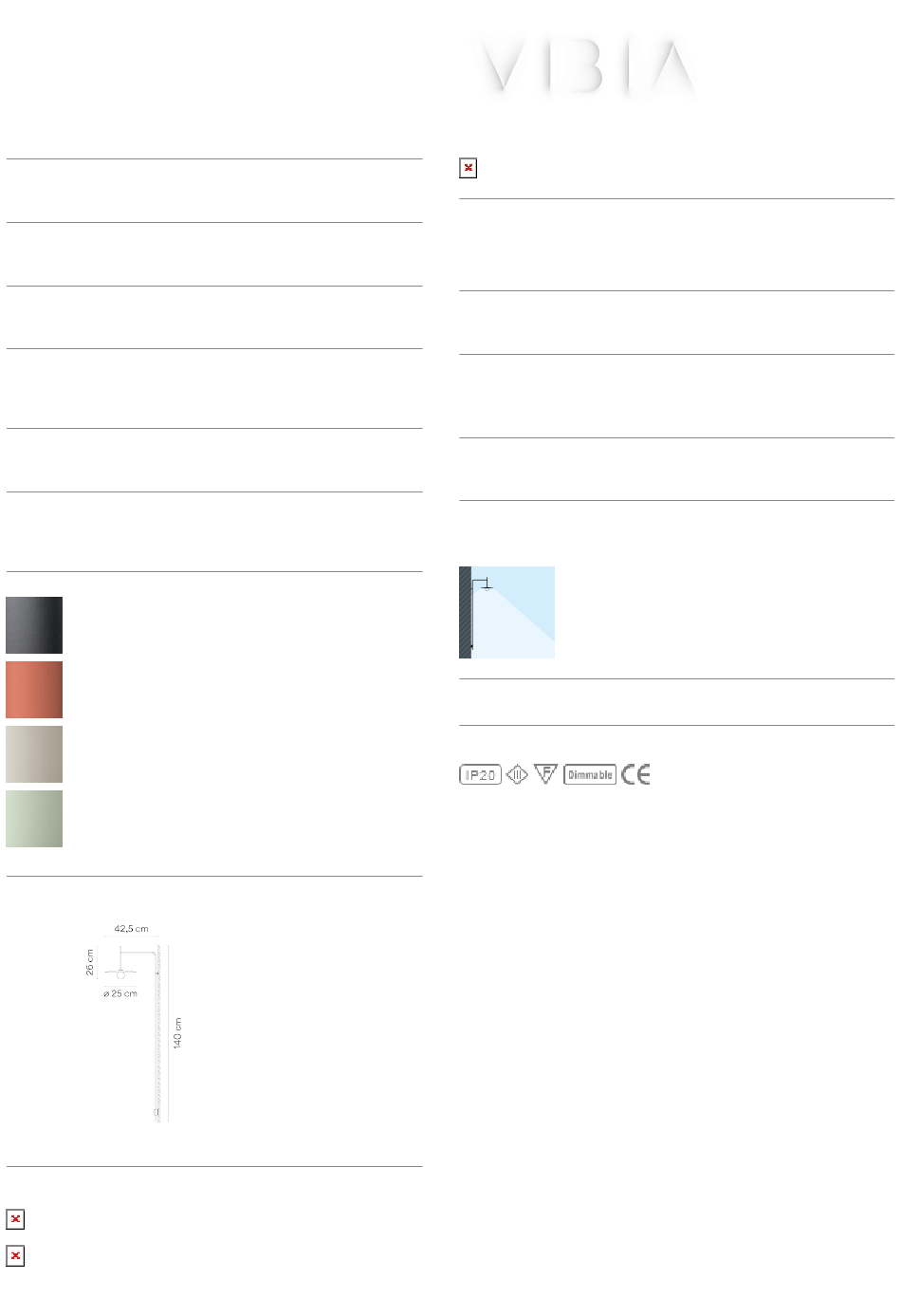

TEMPO
Design by Lievore Altherr.
Reference
5762.
Application
Wall Lamps
Installation type
Surface
Description
Wall lamp composed of a stylized profile attached to the wall and topped by a blown glass
diffuser that gives the piece a delicate image. Connection with plug. LED light source.
Diffuser
Blow-glass diffuser
Materials
Body: Steel
Diffuser: Blown-glass
Finish
5762-18 Matt graphite lacquer (ADAPTA RF 9913 WX)
5762-35 Matt brick lacquer (NCS S 4040-Y70R)
5762-58 Matt cream lacquer (RAL 7044)
5762-62 Matt green lacquer (NCS S 3010-G20Y )
Sketch
Electrical characteristics
1 x LED 4W 350mA
VIBIA LIGHTING, S.L.U. Barcelona, 72 - 74. 08820 El Prat de Llobregat (Barcelona - Spain). Tel 934 796 970. Fax 934 796 973.
vibia@vibia.com www.vibia.com
2700K CRI >90 550 lm 137 lm/W
Led
CC - Constant Current 350 mA 220-240V 50/60Hz
Driver included:
PUSH
Electronic dimming
Technical characteristics
- Push button on base dimming
Physical characteristics
2 Box / 0.00 x 0.00 x 0.00 m. / Vol. 0.0565 m³ /
Gross weight 4.3 kg. / Net weight 2.3 kg.
Installation and assembly
Please, see the installation manual
Light distribution
General lighting
Lamp for general lighting that equally distributes the light in all directions.
Photometric data
Certificates
Total 4.0 W
