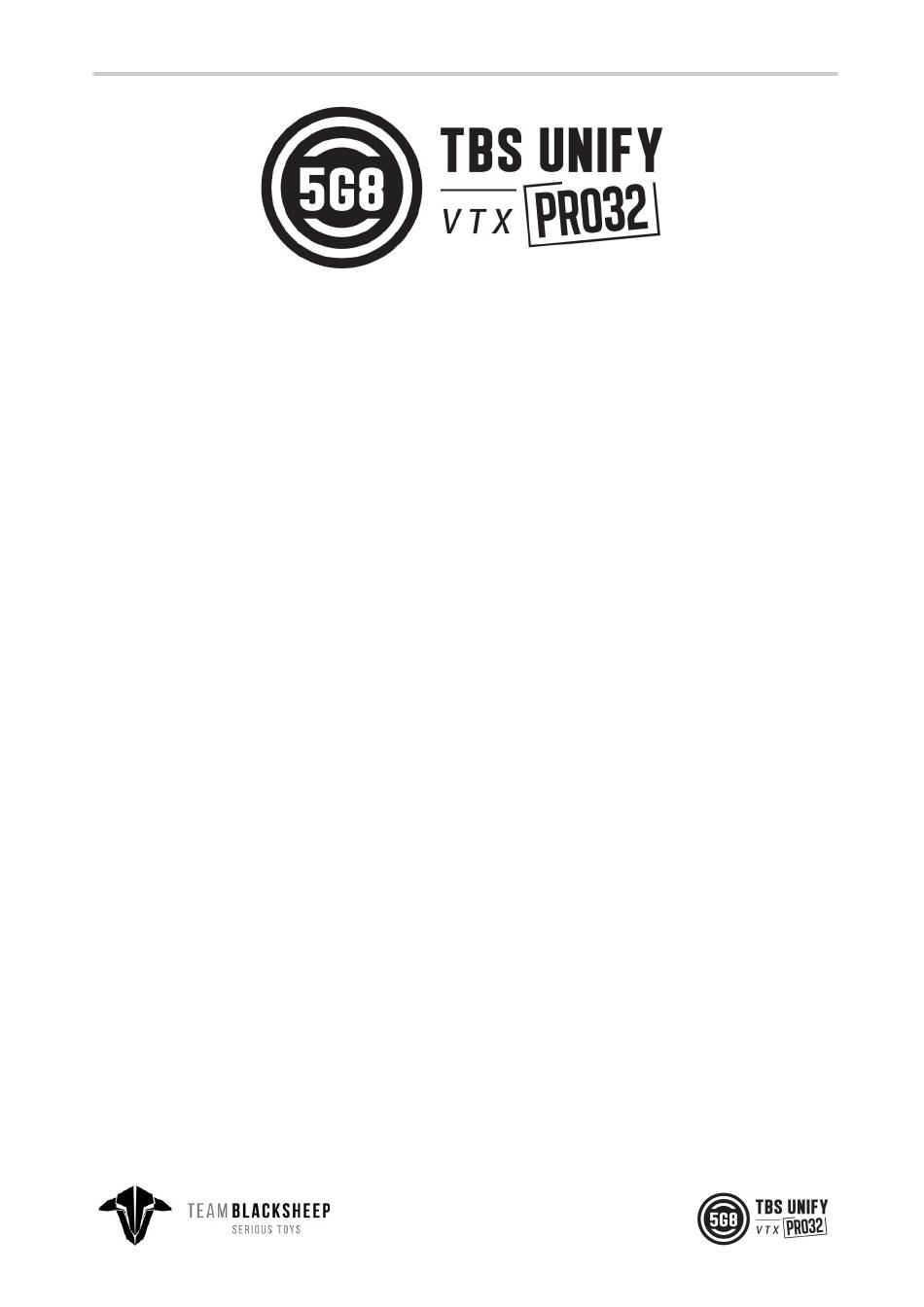

Hochqualitiativer, lizenzfreier, ultra kleiner Vtx
Der T BS UNIFY PRO32 ist der Nachfolger der beliebtesten Reihe von Videosendern - den UNIFY PROs. Wir
haben ihn robuster gemacht, dabei deutlich verkleinert und den Stromverbrauch gesenkt. Um alles
abzurunden, lässt er sich nun auch deutlich besser in deiner Plattform verbauen. Zusammengefasst ist es
der fortschrittlichste und qualitativ beste Videosender, den es aktuell auf dem Markt gibt.
Die wichtigsten Daten: Hauptdaten und Funktionen für alle Unify Pro32 Modelle
•
Die weltweit leichteste 37 Kanal VTx Serie (manuelle Kanäle per CRSF oder SmartAudio 2.1)
•
Sendeleistung je Kanal kalibriert - das garantiert eine extrem konstante Sendeleistung
•
25mW (mehr Sendeleistung nur außerhalb von Europa und mit einer HAM Lizenz*)
•
Ein Knopf zum Einstellen der Sendeleistung und des Kanals
•
OSD Konfiguration per SmartAudio 2.1 (per FC, TBS Crossfire oder CorePro)
•
LUA Unterstützung für CRSF-nutzer
•
u.FL Anschluss, ausgestattet mit Zugentlastung (Unify PRO32)
•
MMCX Anschluss (Unify PRO32 HV)
•
5V Versorgung oder 2-6S LiPo Versorgung mit 5v Versorgung für eine Kamera
•
Verbesserte Filter
•
Doppelte Rauschfilterung (Unify PRO32)
•
Optimierte Wärmeabgabe
•
Updatebar per OTA (per CRSF)
•
Lötmaske für PCB-Montage kann angefragt werden
1
Revision 2019-08-20
Werbung
Inhaltszusammenfassung für Team Blacksheep TBS UNIFY PRO32
- Seite 1 Hochqualitiativer, lizenzfreier, ultra kleiner Vtx Revision 2019-08-20 Der T BS UNIFY PRO32 ist der Nachfolger der beliebtesten Reihe von Videosendern - den UNIFY PROs. Wir haben ihn robuster gemacht, dabei deutlich verkleinert und den Stromverbrauch gesenkt. Um alles abzurunden, lässt er sich nun auch deutlich besser in deiner Plattform verbauen.
- Seite 2 Spezifikationen TBS UNIFY PRO32 5G8 nano (weitere folgen?) Versorgungs- 1-3s LiPo 2S - 6S LiPo spannung: (3 - 13V) (6V - 36V) Spannungsausgang Filter für die Eingangsspannung und Weiterleitung gefilterte 5v, 2A (Eingangsspannung = Ausgangsspannung!) ...
- Seite 3 LED Blinkmuster für Kanal, Band und Sendeleistung Menü Kanal/ Frequenztabelle Einbau und Montage Einstellung per OSD via FC (SmartAudio) Einstellung per OSD via FC (CRSF) Anschlüsse TBS UNIFY PRO32 5G8 nano TBS UNIFY PRO32 HV 5G8 Technologien PitMode (Pit Modus) SmartAudio 2.1 CRSF CleanSwitch ...
- Seite 4 Bedienung per Knopf Alle Einstellungen lassen sich über den Knopf vornehmen. Wenn du ihn 3s drückst, kommst du in die Einstellungen und wechselst du zwischen den Menüpunkten, bei kurzem Drücken die jeweilige Einstellung. Die LEDs zeigen dir dabei das aktuelle Menü und die zugehörige Einstellung an. Kanal ändern ...
- Seite 5 Menüstrucktur LED Blinkmuster für Kanal, Band und Sendeleistung Die TBS UNIFY PRO 5G8 zeigen die aktuellen Einstellungen beim Start in einer festen Reihenfolge an. Es werden hierfür die gleichen Blinkmuster wie für die Einstellungen verwendet. Die r ote...
- Seite 6 Nachdem der VIdeosender komplett gestartet ist, zeigt eine konstant blaue LED an, dass er verriegelt ist - oder eine konstant rote LED, dass er entriegelt ist. Die rote LED blink, wenn der TBS UNIFY PRO32 5G8 im PIT Modus ist. ...
- Seite 7 Einbau und Montage Wenn du deinen Unify verbaust, achte auf eine gute Belüftung und - das ist das wichtigste - auf eine gute Wärmeabgabe. Das bedeutet, dass du deinen Unify am besten mit etwas Druck an eine Carbonplatte montierst.
- Seite 8 Wenn du alles korrekt verbunden und eingestellt hast, solltest du den Videosender im Lua script, Tango device Menü oder dem Crossfire Oled Display (fw 3.21 oder neuer benötigt) sehen. Um den Unify32 per Funk (ota) einzustellen oder um die neusten Updates einzuspielen, muss der Crossfire Sender in die Fernsteuerung gesteckt und diese eingeschaltet sein.
- Seite 9 Anschlussbelegung TBS UNIFY PRO32 5G8 nano The UNIFY PRO32 5G8 nano wird über den V in Anschluss versorgt. Er hat einen eingebauten Filter und kann mit 3-13V betrieben werden. Am “Out” Anschluss wird die Eingangsspannung gefiltert für Kameras ...
- Seite 10 TBS UNIFY PRO32 HV 5G8 Der UNIFY PRO32 HV kommt mit einem fertigen Kabel, um die Installation zu vereinfachen. Er verfügt über eine gefilterte 5V Versorgung, mit einem Starken DCDC Wandler (2A), der die meisten verfügbaren ...
- Seite 11 System testen, ohne dabei andere Piloten zu stören. Mit den TBS UNIFY PRO32 wurde der PitMode nochmals etwas angepasst. Der Knopf am Sender ist da, um den PitMode dauerhaft umzustellen, was auch per CRSF und SmartAudio vorgenommen werden kann. Mit ...
- Seite 12 VTx imn den Bootloader Modus starten Um im Fehlerfall den Bootloader Modus zu aktivieren, müssen nur zwei Pads mit z.B. einer pinzette beim Start gebrückt werden. Das ist im normalen Betrieb nicht notwendig! ● TBS Unify Pro32 HV (MMCX) ● TBS Unify Pro ...
- Seite 13 Konformitätserklärung 13 ...
- Seite 14 14 ...
- Seite 15 Unsere Empfehlungen Wir haben eine Liste aller Dinge zusammengestellt, die in zahlreichen Umgebungen und Situationen von der TBS-Crew und anderen erfahrenen FPV-Piloten erprobt wurden. Folge diesen einfachen Anweisungen, auch wenn Gerüchte im Internet etwas anderes behaupten und du wirst Erfolg haben! Starte mit dem Wesentlichen und füge nachdem Neues ausführlich getestet wurde Schritt für ...
- Seite 16 ● Nutze Diversity Empfänger nicht als Ersatz für die Richtung deiner Antennen. Diversity sollte dazu verwendet werden um Polarisierungsprobleme zu verringern. Eine bessere Antenne am Empfänger ist besser als die Sendeleistung zu erhöhen. (Außer in ● Bereichen, in denen viele Störungen auftreten) Eine größere Sendeleistung bedeutet auch mehr RF Probleme in deinem Flieger.
