Pulsar S64-C Kurzanleitung Seite 2
Switch 6 ports s64-c für 4 kameras ip im gehäuse

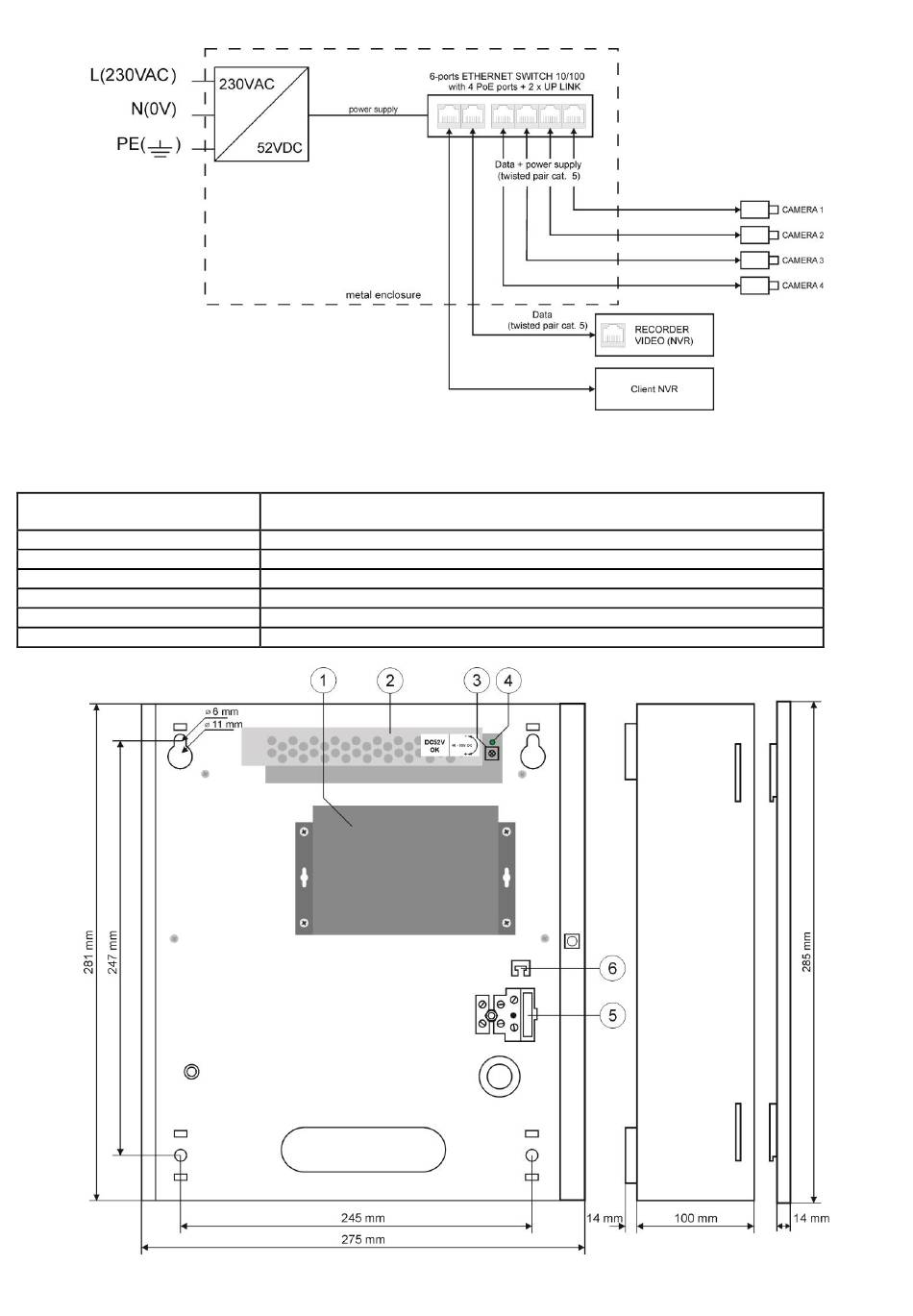

1.2. Blockschaltplan.
1.3. Beschreibung der Elemente und Anschlüsse.
Tabelle 1. (siehe Abb. 2)
Element Nr.
(Abb. 2)
[1]
[2]
[3]
[4]
[5]
[6]
Abb. 1. Blockschaltplan.
Switch
Impulsnetzteil (PS-604812) für Switch 52VDC/60W
Potentiometer zur Regulation der Ausgangsspannung des Netzteils (48÷53V)
LED - Signalisierung des Netzteilbetriebs
Sicherungssockel T 6,3A / 250V
Schellen für Montage der Leitungen
Abb. 2. Ansicht des Gehäuses.
Beschreibung
2
