Pulsar S94 Bedienungsanleitung


9 Ports 10/100 Mb/s

4 Ports PoE (Datenübertragung und Versorgung)

15,4W für jeden Port PoE, die Bedienung der
Geräte gemäß dem Standard IEEE802.3af

Bedienung der Funktion Auto-Learning und Auto-
Aging der MAC Adresse (Größentafel 1K)

Optische Signalisierung
1. Technische Beschreibung
1.1. Allgemeine Beschreibung.
S94 - 9-Port Switch PoE für die Speisung von IP-Kameras im Standard IEEE 802.3af. Das Switch auf den Ports
vom 1 bis 4 hat die Funktion der automatischen Entdeckung der Geräte, die im Standard PoE versorgt werden. Der Port
UPLINK dient zum Anschluss des nächsten Netzgerätes. Auf dem Frontpanel befindet sich die Signalisierung des Gerätbetriebs
mit den LEDs (Beschreibung in der unteren Tabelle).
Die Technologie PoE garantiert die Netzverbindung und senkt die Kosten der Anlagen, in dem sie die Notwendigkeit der
Zuführung der separaten Versorgungsleitung zu jedem Gerät ausschließt. Außer den Kameras können auf diese Art und Weise
auch die Netzgeräte versorgt werden, die auf dieser Technologie basieren, z.B. Telefon IP, Access Point, Router.
Switch 9 Ports S94 für 4 Kameras IP
Ersetzt die Ausgabe: -----------
Eigenschaften:

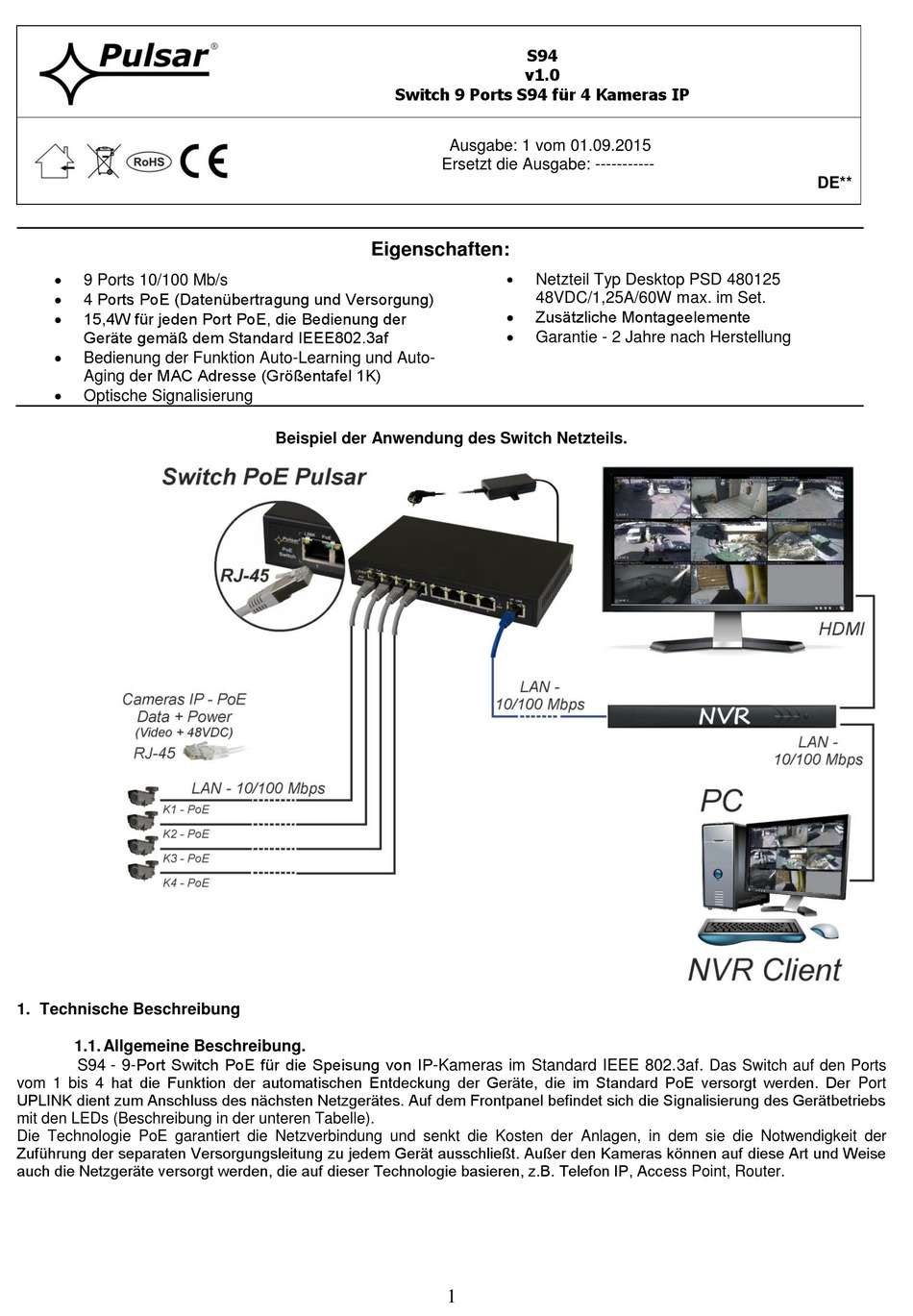

Beispiel der Anwendung des Switch Netzteils.
S94
v1.0
Ausgabe: 1 vom 01.09.2015

Netzteil Typ Desktop PSD 480125
48VDC/1,25A/60W max. im Set.

Zusätzliche Montageelemente

Garantie - 2 Jahre nach Herstellung
1
