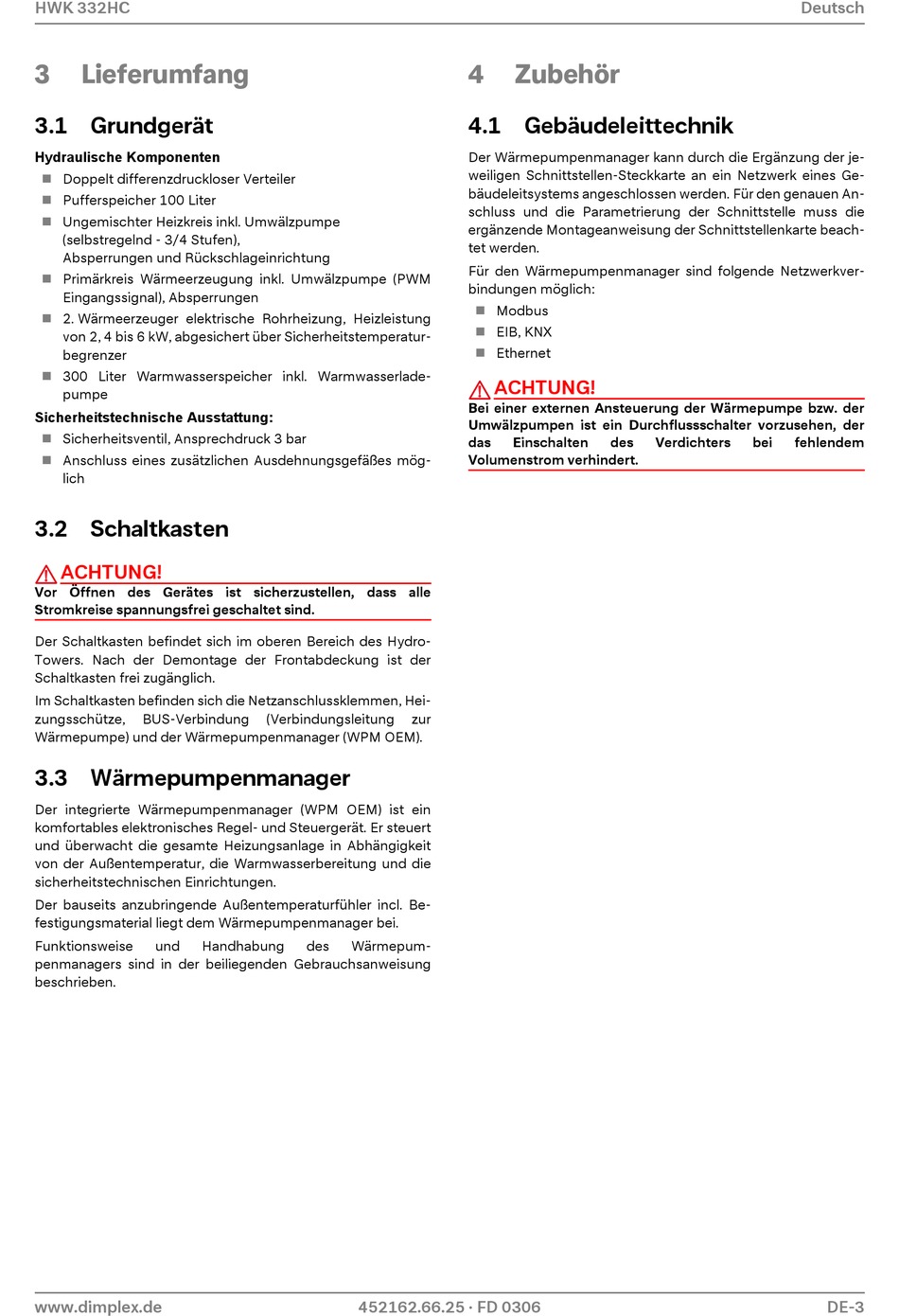

HWK 332HC
3

Lieferumfang

3.1 Grundgerät
Hydraulische Komponenten
Doppelt differenzdruckloser Verteiler
Pufferspeicher 100 Liter
Ungemischter Heizkreis inkl. Umwälzpumpe
(selbstregelnd - 3/4 Stufen),
Absperrungen und Rückschlageinrichtung
Primärkreis Wärmeerzeugung inkl. Umwälzpumpe (PWM
Eingangssignal), Absperrungen
2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung
von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-
begrenzer
300 Liter Warmwasserspeicher inkl. Warmwasserlade-
pumpe
Sicherheitstechnische Ausstattung:
Sicherheitsventil, Ansprechdruck 3 bar
Anschluss eines zusätzlichen Ausdehnungsgefäßes mög-
lich

3.2 Schaltkasten

ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
Der Schaltkasten befindet sich im oberen Bereich des Hydro-
Towers. Nach der Demontage der Frontabdeckung ist der
Schaltkasten frei zugänglich.
Im Schaltkasten befinden sich die Netzanschlussklemmen, Hei-
zungsschütze,
BUS-Verbindung
Wärmepumpe) und der Wärmepumpenmanager (WPM OEM).
3.3 Wärmepumpenmanager
Der integrierte Wärmepumpenmanager (WPM OEM) ist ein
komfortables elektronisches Regel- und Steuergerät. Er steuert
und überwacht die gesamte Heizungsanlage in Abhängigkeit
von der Außentemperatur, die Warmwasserbereitung und die
sicherheitstechnischen Einrichtungen.
Der bauseits anzubringende Außentemperaturfühler incl. Be-
festigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise
und
Handhabung
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.
www.dimplex.de
(Verbindungsleitung
zur
des
Wärmepum-
452162.66.25 · FD 0306
4
Zubehör
4.1 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge-
bäudeleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beach-
tet werden.
Für den Wärmepumpenmanager sind folgende Netzwerkver-
bindungen möglich:
Modbus
EIB, KNX
Ethernet
ACHTUNG!
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein Durchflussschalter vorzusehen, der
das
Einschalten
des
Volumenstrom verhindert.
Deutsch
Verdichters
bei
fehlendem
DE-3
