ODYS MultiFlat 19" DVB-T/DVD

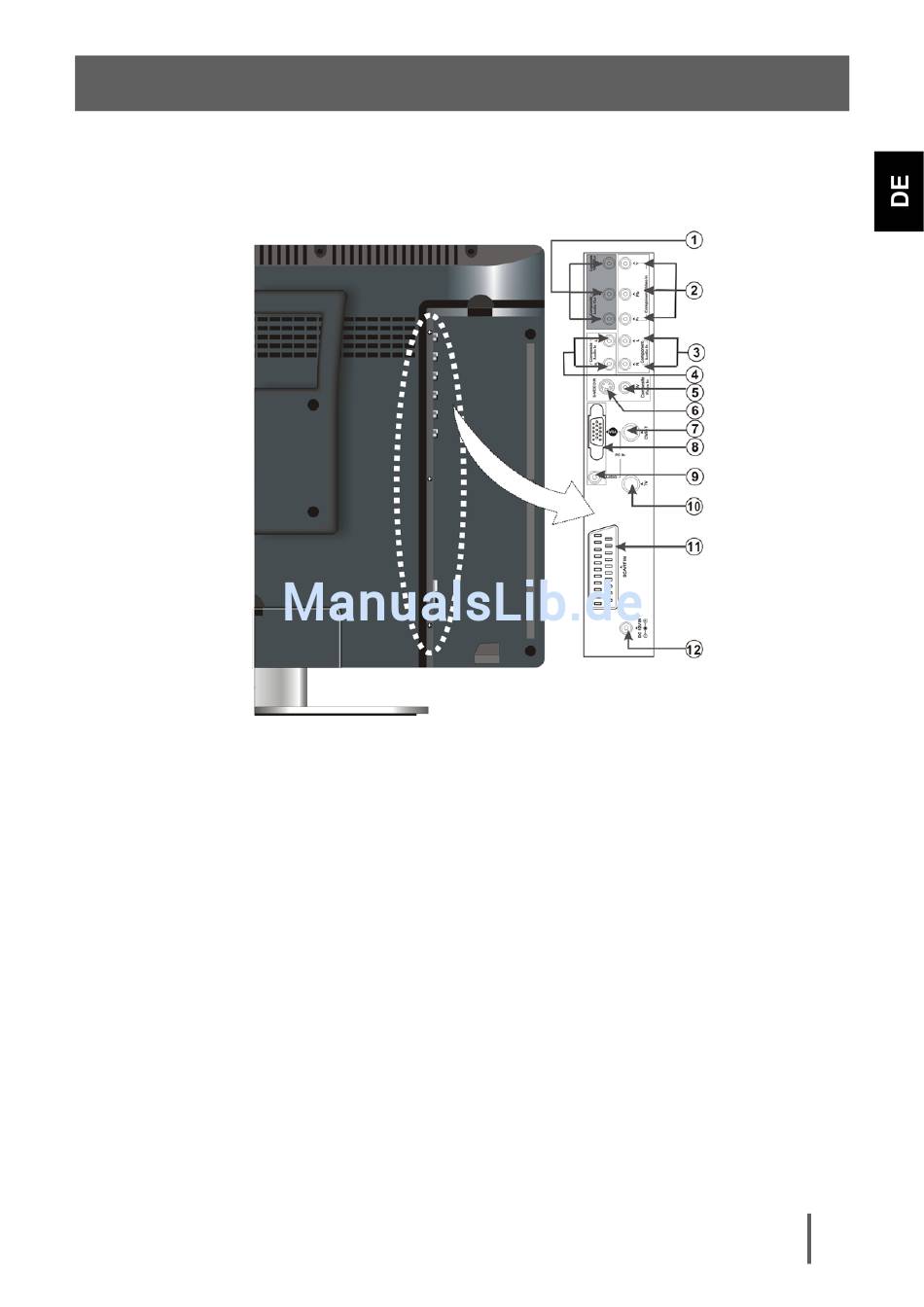

3.2 Ansicht Rückseite
Öffnen Sie die Abdeckung auf der rechten Seite der Rückseite, um das Buchsenfeld sichtbar zu
machen und auf die Anschlüsse zugreifen zu können.
1. Composite AV-Ausgangsanschluss
Anschluss für die Ausgabe der AV-Signale
an ein externes AV-Gerät.
2. Y/Pb/Pr-Eingangsanschluss
Im Component-Modus ist dies der
Anschluss für den Y/Pb/Pr-Eingang
3. Y/Pb/Pr-Audio-Eingangsanschluss
Im Component-Modus Anschluss für den
Eingang des Stereosignals.
4. L/R Audio-Eingangsanschluss
Im Composite- und S-Video-Modus An-
schluss für den Eingang des Stereosignals.
5. Composite Video-Eingangsanschluss
Anschluss für den Eingang des externen
Videosignals.
6. S-Video-Eingangsanschluss
Dies ist der Anschluss für den Eingang des
S-Video-Signals.
7. DVB-T Antennenbuchse
Anschluß der DVB-T-Antenne
8. VGA-Eingangsanschluss
Verbindung zum VGA-Ausgangsanschluss
eines Personal Computers.
9. PC-Audio-Eingangsanschluss
Dies ist der Anschluss für den Audio-
Ausgang eines Personal Computers.
10. Antenneneingang
Anschluss für eine externe Antenne zum
Empfangen des Fernsehprogramms im
TV-Modus.
11. SCART-Anschluss
Anschluss für das SCART-Signal.
12. 12 V-Gleichstrom-Anschluss
Dieser Anschluss wird mit dem Netzteil
verbunden
11
