PCI-BASE50/300

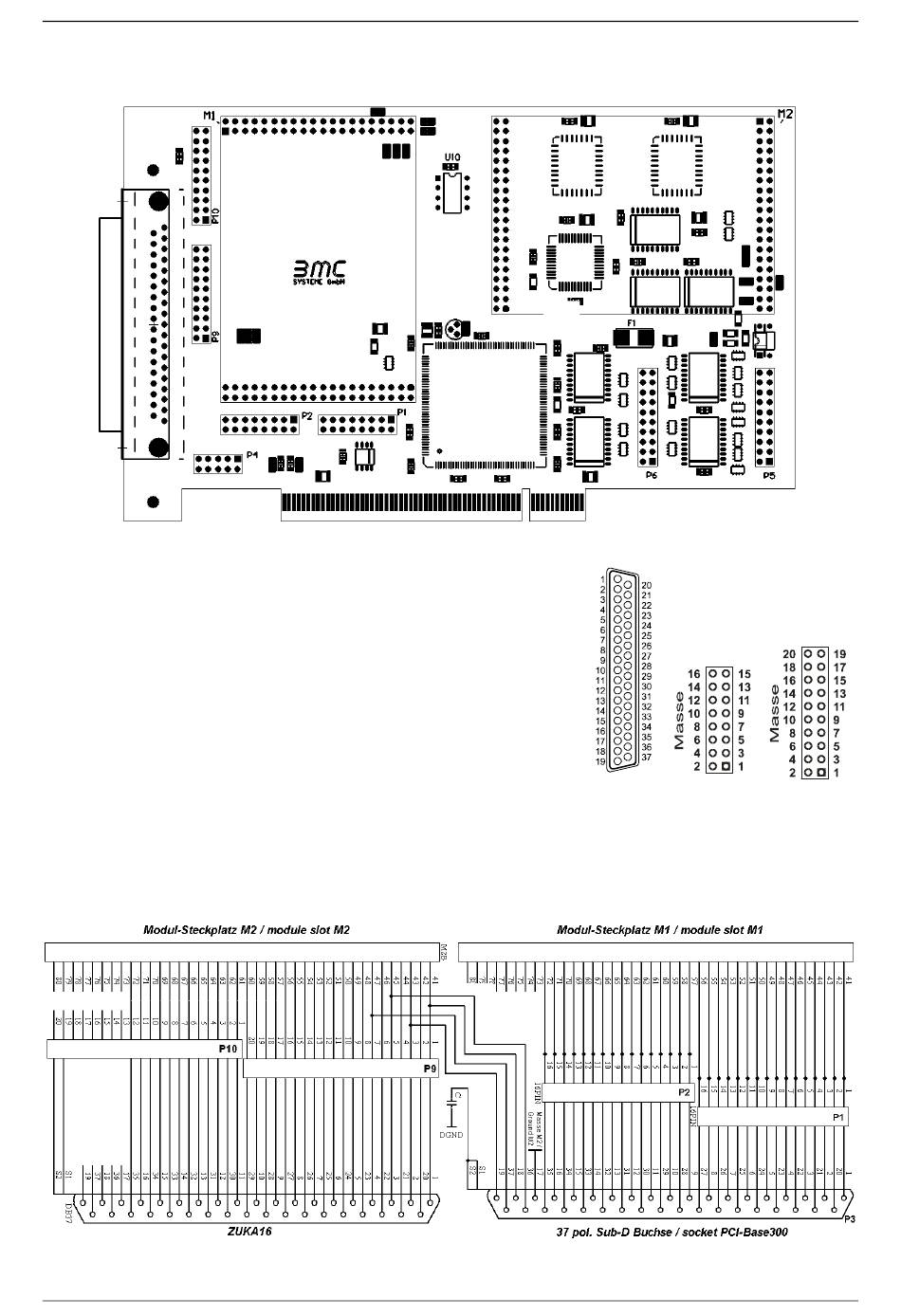

Installation: Modulsteckplätze M1 und M2, Donglesteckplatz
M2
M1
Sub-D 37 Stiftleiste Stiftleiste
Modulsteckplatz - M1
P1 und P2 P9 und P10
Die 37-polige Sub-D Buchse an der PCI-BASE50/300 ist für den Anschluss
der analogen Ein- und Ausgänge der Module vorgesehen. An den Stiftste-
ckern P1 und P2 kann intern im PC eine AAB Verstärkerbox oder Stroms-
hunts ZUSP1000 angeschlossen werden.
Modulsteckplatz - M2
Alle Anschlüsse des zweiten Modulsteckplatzes M2 sind an den Stiftsteckern
P9 und P10 erreichbar. Kanal 1 und 2 dieses Modulsteckplatzes sind auch an
der 37-poligen Sub-D Buchse an PIN 18 und 19 erreichbar, so können z.B.
zwei D/A Kanäle ohne Aufwand nach außen geführt werden. Bei Verwen-
dung des ZUKA16 werden die Kanäle des Steckplatzes M2 auf eine 37polige
Sub-D Buchse herausgeführt.
Folgende Grafik veranschaulicht die Anschlussbelegung der Steckplätze M1 und M2 auf der PCI-BASE50/300:
