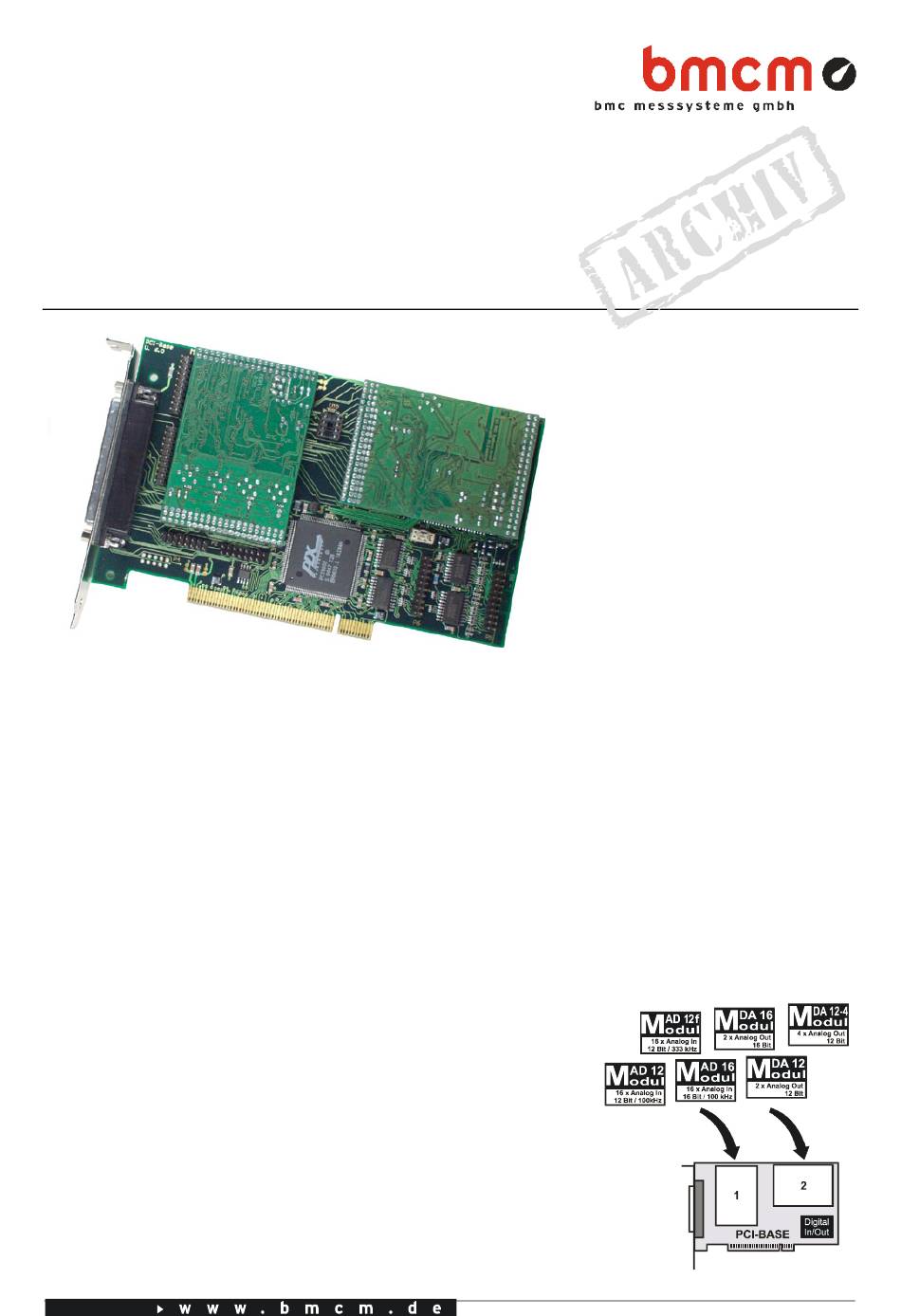

PCI-BASE50/300
Mess- und Steuerungskarte für Mxx-Module
Features
•
2 Steckplätze für Mxx Module
=> bis zu 32 analoge Kanäle
•
FIFO für schnelle Datenerfassung
•
PCI Bus kompatibel (Short PCI!)
•
16 bzw. 32 Digitalkanäle
BMC Messsysteme GmbH stellt mit
seiner
..PCI-Multifunktions-Messkarte
..
ein modernes, hoch integriertes
und modulares Konzept zu einem
unschlagbaren Preis vor. So kann
der Anwender je nach Messprob-
lem seine individuelle Messkarte
zusammenstellen. Mit den MAD
Modulen werden Abtastraten von
... bis 333 kHz ...
erreicht. Je nach Anwendung ste-
hen für die analogen Ein-/ Ausgän-
ge verschiedene Module mit den
Auflösungen
... 12 bzw. 16 Bit ...
zur Verfügung. Die Messdaten
können gleichzeitig visualisiert und
auf Festplatte gespeichert werden.
Die Messbereichsumschaltung lässt
sich kanalweise definieren und hat
keinen Einfluss auf die Abtastrate.
Applications
•
Erfassung analoger Signale
•
Analoge Steuerungen
•
Erfassung digitaler Ereignisse
•
Digitale Steuerungen
... 16 bzw. 32 digitale
Ein-/ Ausgänge ...
sind auf der PCI-Grundplatine
vorhanden, so dass die Grundplati-
ne ohne Analogmodule bereits
selbst eine digitale I/O-Karte dar-
stellt.
Durch das
... Modulkonzept ...
sind beispielsweise ohne weiteres
... 32 analoge Eingänge ...
mit 12 oder 16 Bit Auflösung reali-
sierbar. Um die analogen Eingänge
17..32 erreichen zu können, bietet
BMC Messsysteme GmbH eine PC-
Kartenblende mit einer 37poligen
Sub-D Buchse und Anschlusskabel
(ZUKA16) an.
Folgende Analogeingangsmodule
sind zur Zeit erhältlich:
• MAD 12: 100kHz; 12 Bit
• MAD12f: 333kHz: 12 Bit
• MAD16: 100kHz; 16 Bit
Diese Module können frei mitein-
ander oder mit folgenden Analog-
ausgabemodulen kombiniert wer-
den:
• MDA 12: 12 Bit, 2 Ausgänge
• MDA 12-4: 12 Bit, 4 Ausgänge
• MDA 16: 16 Bit, 2 Ausgänge
Kostenlos als Zubehör stehen Acti-
veX Controls STR-PCI für Win-
®
dows 95/98/2000 bzw. NT 4.0 zur
Verfügung, sowie die Bediener-
software ST-PCI zur Darstellung
analoger und digitaler Abläufe.
Diese sind auf der beigelegten
"Software Collection"-CD enthal-
ten.
Optimale Leistungen unter Win-
®
dows 98/2000 bzw. NT 4.0 liefert
die PCI-BASE50/300 als Hard-
warekomponente des
Messdatenerfassungs- und Analyse-
®
systems NextView /NT von BMC
Messsysteme GmbH in den Versio-
nen Light, Professional
Client-Server. Eine Demoversion
ist auf der CD inbegriffen.
modernen
oder
