Technisches Handbuch Universalaktor AKU-XX16.02

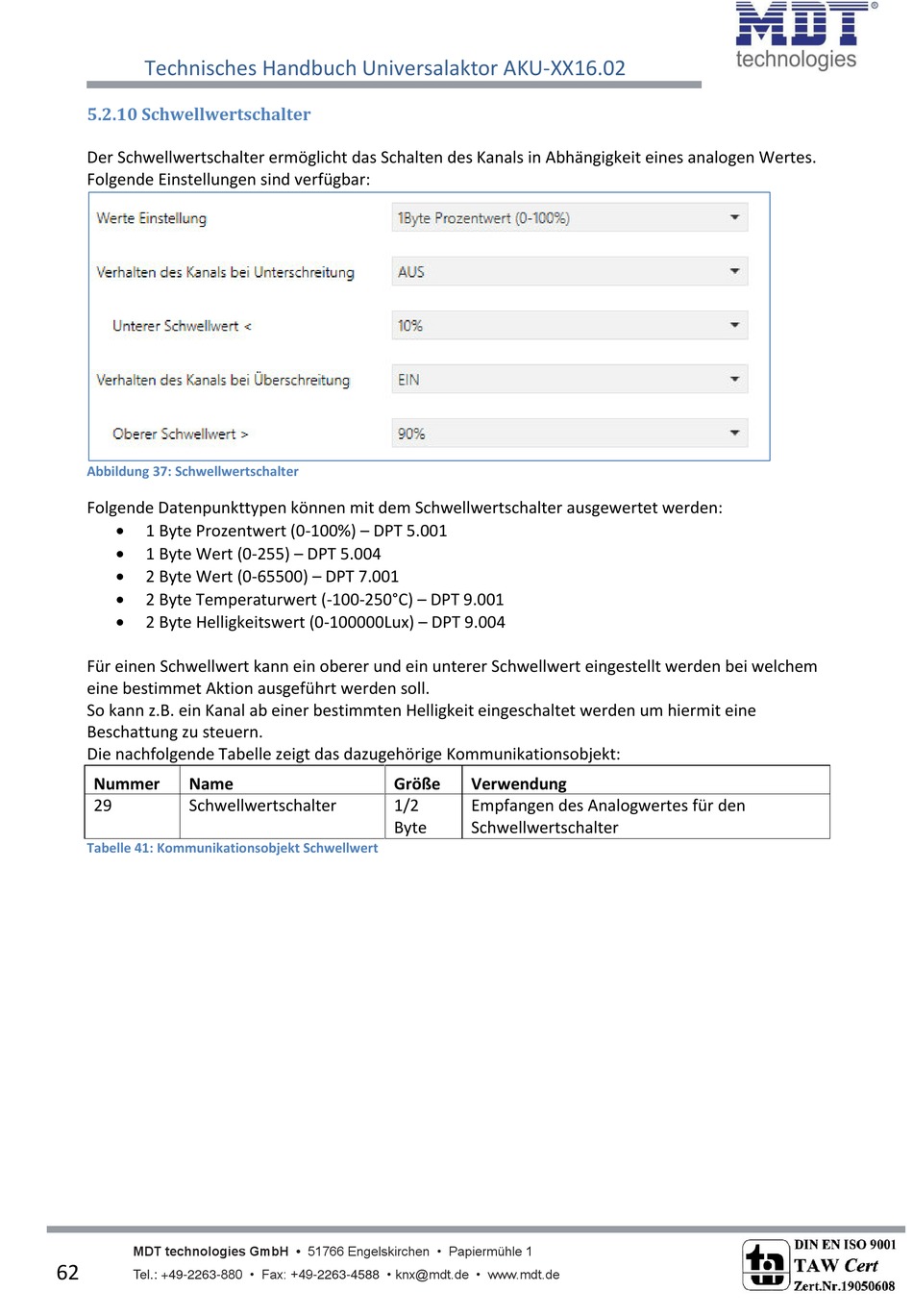

5.2.10 Schwellwertschalter

Der Schwellwertschalter ermöglicht das Schalten des Kanals in Abhängigkeit eines analogen Wertes.
Folgende Einstellungen sind verfügbar:

Abbildung 37: Schwellwertschalter

Folgende Datenpunkttypen können mit dem Schwellwertschalter ausgewertet werden:

1 Byte Prozentwert (0-100%) – DPT 5.001

1 Byte Wert (0-255) – DPT 5.004

2 Byte Wert (0-65500) – DPT 7.001

2 Byte Temperaturwert (-100-250°C) – DPT 9.001

2 Byte Helligkeitswert (0-100000Lux) – DPT 9.004
Für einen Schwellwert kann ein oberer und ein unterer Schwellwert eingestellt werden bei welchem
eine bestimmet Aktion ausgeführt werden soll.
So kann z.B. ein Kanal ab einer bestimmten Helligkeit eingeschaltet werden um hiermit eine
Beschattung zu steuern.
Die nachfolgende Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer Name
29 Schwellwertschalter

Tabelle 41: Kommunikationsobjekt Schwellwert

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
62
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1/2 Empfangen des Analogwertes für den
Byte Schwellwertschalter
