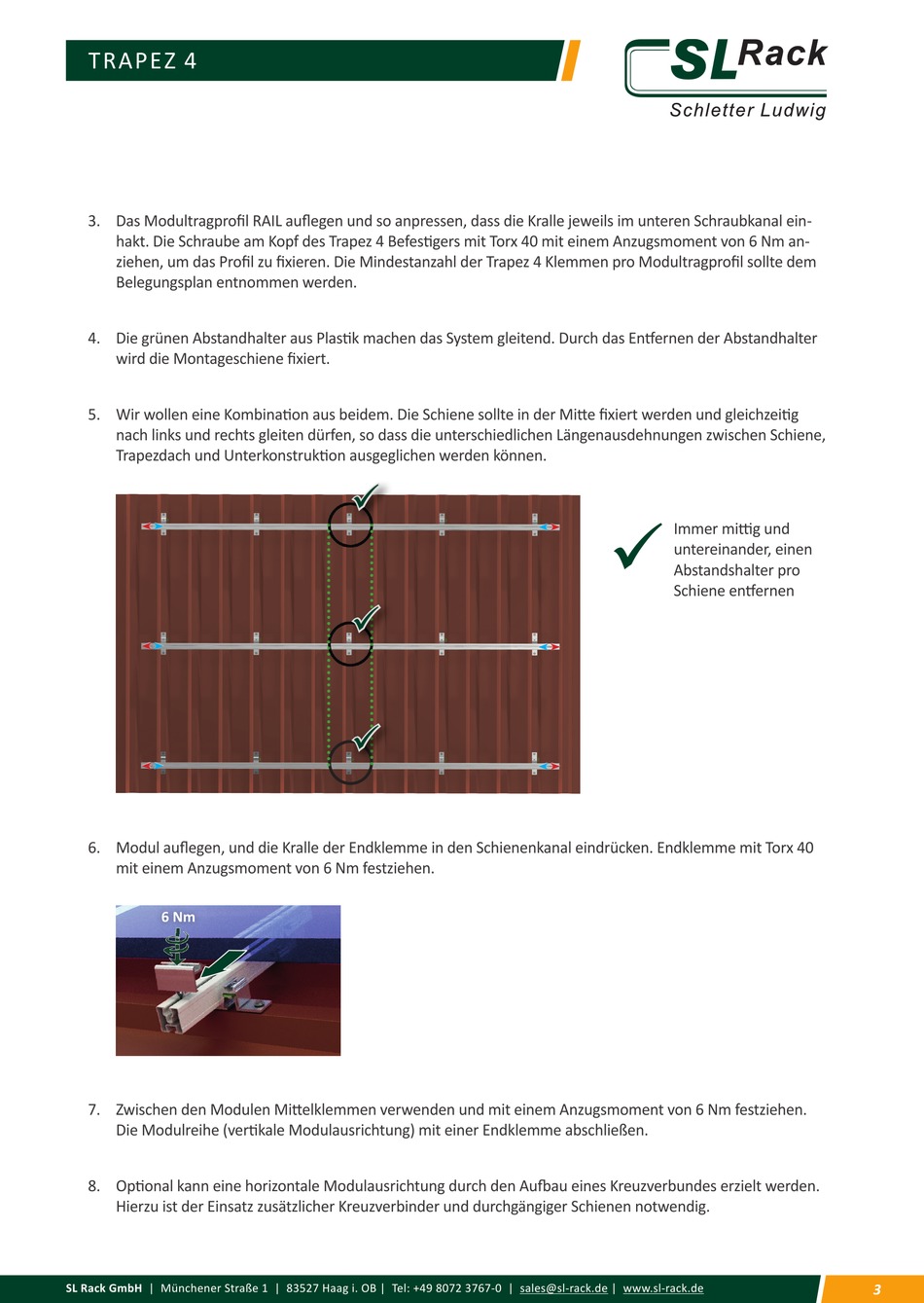

SL Rack TRAPEZ 4 Bedienungsanleitung Seite 3
TRAPEZ 4
3. Das Modultragprofil RAIL auflegen und so anpressen, dass die Kralle jeweils im unteren Schraubkanal ein-
hakt. Die Schraube am Kopf des Trapez 4 Befestigers mit Torx 40 mit einem Anzugsmoment von 6 Nm an-
ziehen, um das Profil zu fixieren. Die Mindestanzahl der Trapez 4 Klemmen pro Modultragprofil sollte dem
Belegungsplan entnommen werden.
4. Die grünen Abstandhalter aus Plastik machen das System gleitend. Durch das Entfernen der Abstandhalter
wird die Montageschiene fixiert.
5. Wir wollen eine Kombination aus beidem. Die Schiene sollte in der Mitte fixiert werden und gleichzeitig
nach links und rechts gleiten dürfen, so dass die unterschiedlichen Längenausdehnungen zwischen Schiene,
Trapezdach und Unterkonstruktion ausgeglichen werden können.
6. Modul auflegen, und die Kralle der Endklemme in den Schienenkanal eindrücken. Endklemme mit Torx 40
mit einem Anzugsmoment von 6 Nm festziehen.
6 Nm
7. Zwischen den Modulen Mittelklemmen verwenden und mit einem Anzugsmoment von 6 Nm festziehen.
Die Modulreihe (vertikale Modulausrichtung) mit einer Endklemme abschließen.
8. Optional kann eine horizontale Modulausrichtung durch den Aufbau eines Kreuzverbundes erzielt werden.
Hierzu ist der Einsatz zusätzlicher Kreuzverbinder und durchgängiger Schienen notwendig.
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de
Immer mittig und
untereinander, einen
Abstandshalter pro
Schiene entfernen
3
