TRAPEZ 4

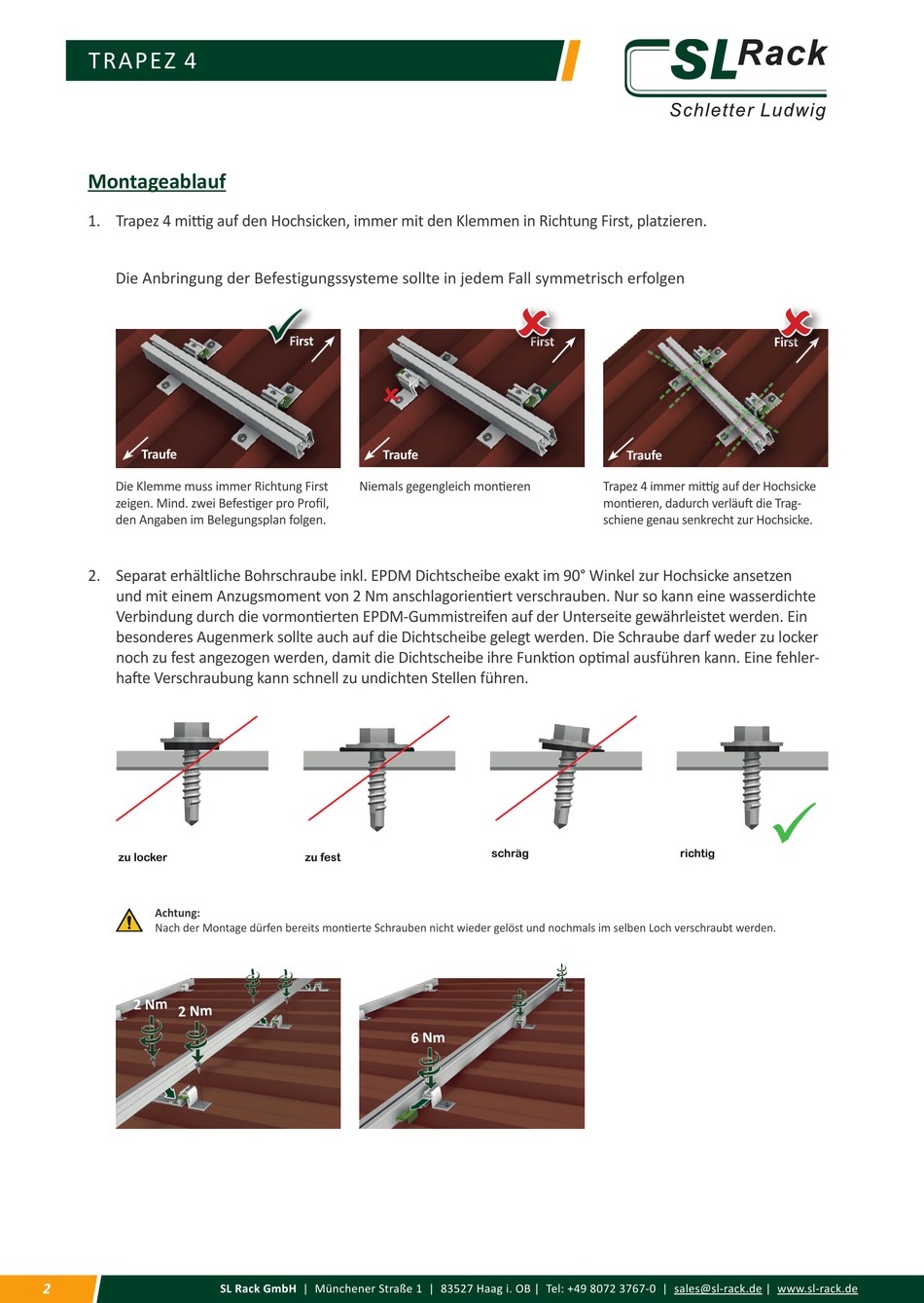

Montageablauf
1. Trapez 4 mittig auf den Hochsicken, immer mit den Klemmen in Richtung First, platzieren.
Die Anbringung der Befestigungssysteme sollte in jedem Fall symmetrisch erfolgen
Traufe
Die Klemme muss immer Richtung First
zeigen. Mind. zwei Befestiger pro Profil,
den Angaben im Belegungsplan folgen.
2. Separat erhältliche Bohrschraube inkl. EPDM Dichtscheibe exakt im 90° Winkel zur Hochsicke ansetzen
und mit einem Anzugsmoment von 2 Nm anschlagorientiert verschrauben. Nur so kann eine wasserdichte
Verbindung durch die vormontierten EPDM-Gummistreifen auf der Unterseite gewährleistet werden. Ein
besonderes Augenmerk sollte auch auf die Dichtscheibe gelegt werden. Die Schraube darf weder zu locker
noch zu fest angezogen werden, damit die Dichtscheibe ihre Funktion optimal ausführen kann. Eine fehler-
hafte Verschraubung kann schnell zu undichten Stellen führen.
Achtung:
Nach der Montage dürfen bereits montierte Schrauben nicht wieder gelöst und nochmals im selben Loch verschraubt werden.
2
First
Traufe
Niemals gegengleich montieren
