3

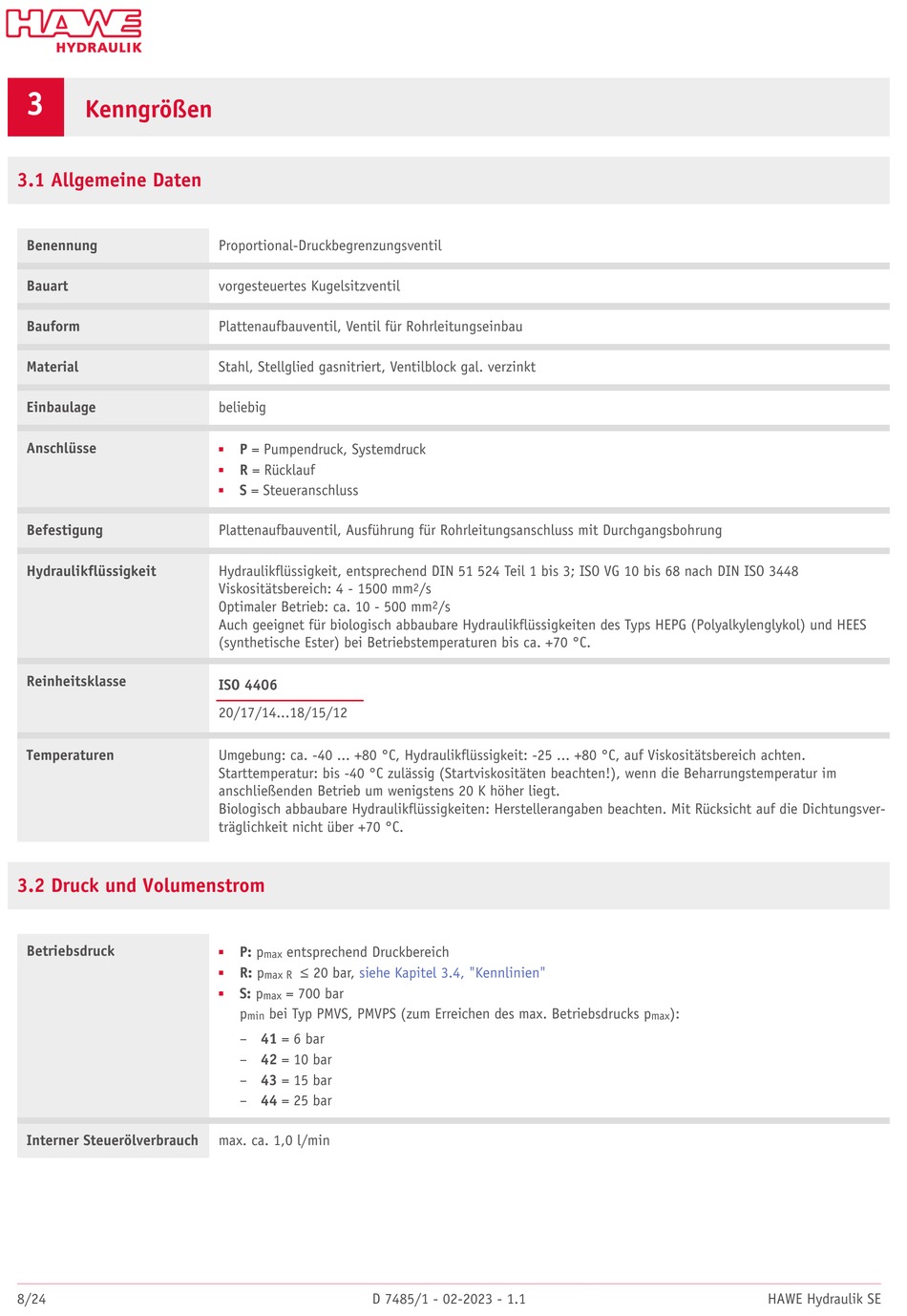

Kenngrößen
3.1 Allgemeine Daten
Benennung
Bauart
Bauform
Material
Einbaulage
Anschlüsse
Befestigung
Hydraulikflüssigkeit
Reinheitsklasse
Temperaturen
3.2 Druck und Volumenstrom
Betriebsdruck
Interner Steuerölverbrauch
8/24
Proportional-Druckbegrenzungsventil
vorgesteuertes Kugelsitzventil
Plattenaufbauventil, Ventil für Rohrleitungseinbau
Stahl, Stellglied gasnitriert, Ventilblock gal. verzinkt
beliebig
P = Pumpendruck, Systemdruck
■
R = Rücklauf
■
S = Steueranschluss
■
Plattenaufbauventil, Ausführung für Rohrleitungsanschluss mit Durchgangsbohrung
Hydraulikflüssigkeit, entsprechend DIN 51 524 Teil 1 bis 3; ISO VG 10 bis 68 nach DIN ISO 3448
Viskositätsbereich: 4 - 1500 mm
Optimaler Betrieb: ca. 10 - 500 mm
Auch geeignet für biologisch abbaubare Hydraulikflüssigkeiten des Typs HEPG (Polyalkylenglykol) und HEES
(synthetische Ester) bei Betriebstemperaturen bis ca. +70 °C.
ISO 4406
20/17/14...18/15/12
Umgebung: ca. -40 ... +80 °C, Hydraulikflüssigkeit: -25 ... +80 °C, auf Viskositätsbereich achten.
Starttemperatur: bis -40 °C zulässig (Startviskositäten beachten!), wenn die Beharrungstemperatur im
anschließenden Betrieb um wenigstens 20 K höher liegt.
Biologisch abbaubare Hydraulikflüssigkeiten: Herstellerangaben beachten. Mit Rücksicht auf die Dichtungsver-
träglichkeit nicht über +70 °C.
P: p
entsprechend Druckbereich
■
max
R: p
Ò 20 bar,
siehe Kapitel 3.4, "Kennlinien"
■
max R
S: p
= 700 bar
■
max
p
bei Typ PMVS, PMVPS (zum Erreichen des max. Betriebsdrucks p
min
– 41 = 6 bar
– 42 = 10 bar
– 43 = 15 bar
– 44 = 25 bar
max. ca. 1,0 l/min
D 7485/1 - 02-2023 - 1.1
/s
2
/s
2
):
max
HAWE Hydraulik SE
