2.3 Magnetspannung und -stecker

Kennzeichen Elektrischer Anschluss
X 12
Industriestandard Bauform B (11 mm Kontaktabstand)
X 24
X: ohne Leitungsdose
■
G 12
G: mit Leitungsdose MSD6-209
■
G 24
X 12 DIN
EN 175 301-803 A
X 24 DIN
X: ohne Leitungsdose
■
G 12 DIN
G: mit Leitungsdose MSD3-309
■
G 24 DIN
L: mit Leuchtdiodenstecker
■
L5K: mit angegossenem Kabel 5 m lang
L 12 DIN
■
L 24 DIN
L5K 12 DIN
L5K 24 DIN
S 24
Bajonettanschluss PA6 Fa. Schlemmer
AMP 12 AMP Junior Timer 2-polig
AMP 24
DT 12 Deutsch (DT 04-2P)
DT 24
HINWEIS
Die Angaben der IP-Schutzart gelten für Ausführungen mit ordnungsgemäß montiertem Gerätestecker.

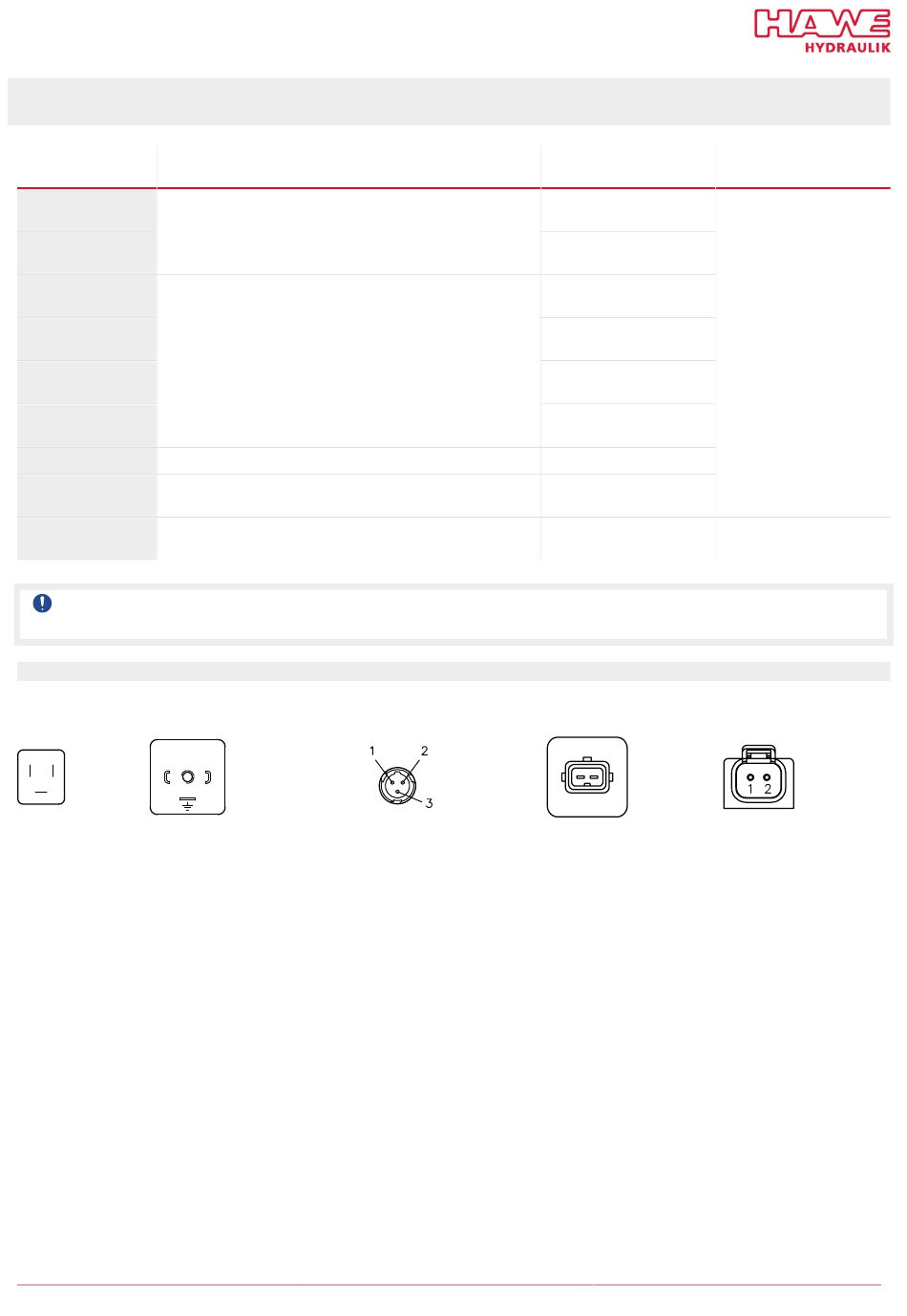

Anschlussbild
G.., X.. G.. DIN, X..DIN, L..DIN
HAWE Hydraulik SE
S..
D 7485/1 - 02-2023 - 1.1
Nennspannung
12 V DC
24 V DC
12 V DC
24 V DC
12 V DC
24 V DC
12 V DC
24 V DC
12 V DC
24 V DC
12 V DC
24 V DC
24 V DC
12 V DC
24 V DC
12 V DC
24 V DC
AMP..
Schutzart
(IEC 60529)
IP 65
IP 68
DT..
