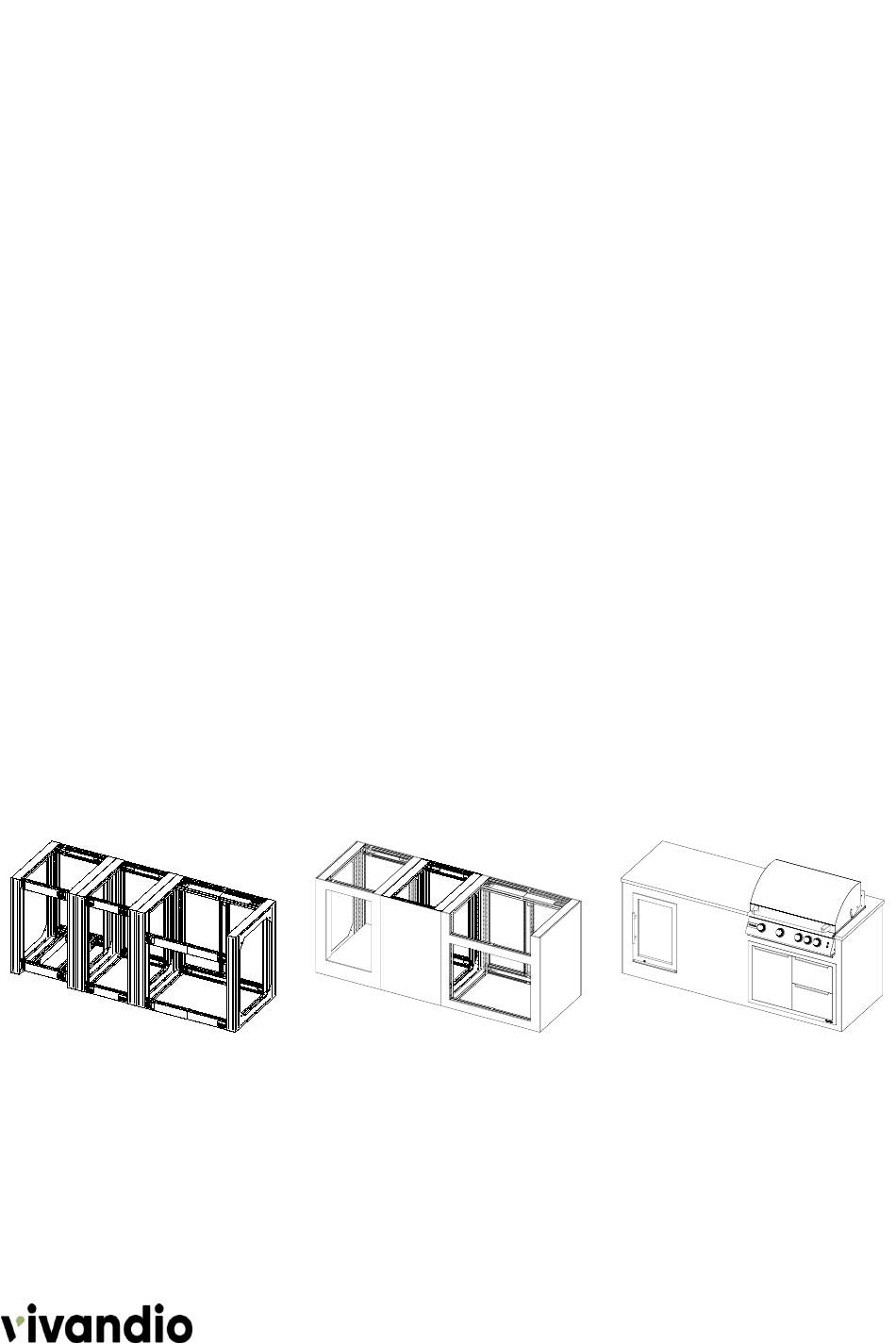

- Seite 1 CUSTOM Montageanleitung VI-CM2-1.0...
-
Seite 2: Willkommen
WILLKOMMEN Lieber Kunde, liebe Kundin, vielen Dank für den Kauf unseres Produktes. Bitte lies dir die Bedienungsanleitung sorgfältig durch, bevor du das Produkt in Betrieb nimmst, um möglichen Schäden vorzubeugen. Wir weisen darauf hin, dass wir für Schäden durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch keine Haftung übernehmen. - Seite 3 Live outdoor cooking vivandio ist dein Spezialist rund um die Outdoor Küche. Mit unserer jahrelangen Erfahrung bieten wir eine Produktpalette an, die speziell für den Einsatz im Freien geeignet ist. Das Herz von vivandio liegt in Deutschland. Wir designen und entwickeln unsere Produkte hier und lassen sie soweit möglich auch regional in...
- Seite 4 FEATURES CUSTOM MODULAR GERINGES GEWICHT KINDERLEICHT AUFZUBAUEN INDIVIDUELLES DESIGN VI-MT-AL-CM2-001...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS Hinweise Hinweise Auspacken Hinweise zur Entsorgung Reinigung & Pflege… Garantie Bevor es losgeht Montage Step by Step Seitenrahmen Teleskopträger Querträger Standard Querträger Alternativ Einzelausschnitt Doppelausschnitt Höhenträger Standard Module verbinden Trägerplatten zuschneiden 1.10 Trägerplatte Ausschnitte 1.11 Trägerplatten anbringen 1.12 Trägerplatten Innenverkleidung 1.13 Built-In einsetzen 1.14... -
Seite 6: Hinweise
I. HINWEISE VI-MT-AL-CM2-001... -
Seite 7: Hinweise
HINWEISE Auspacken Kinder dürfen nicht mit dem Verpackungsmaterial spielen. Reinige das Modul nach dem Aufbau mit einem weichen Tuch. Entferne die Schutzfolie erst kurz vor dem endgültigen Standort, um Kratzer und Verschmutzungen zu vermeiden. 1.2 Hinweise zur Entsorgung Die Verpackung besteht aus recyclebaren Materialien wie Wellpappe (Altpapier) und Styropor, Kunststofffolie und Paketband (grüner Punkt).Nutze die von deiner Kommune eingerichtete Sammelstelle zur Verwertung von Stahlschrott. -
Seite 8: Bevor Es Losgeht
2 BEVOR ES LOSGEHT 2,5mm 16mm VI-MT-AL-CM2-001... -
Seite 9: Montage
II.MONTAGE VI-MT-AL-CM2-001... -
Seite 10: Step By Step
STEP BY STEP Seitenrahmen Starte die Montage, in dem du die Seitenrahmen heraussucht. Diese sind identisch. Sie werden immer so verwendet, dass die Aussparung mit den angeschrägten Ecken nach außen zeigt. Die Querträger werden nur von der anderen Seite angesetzt. 1.2 Teleskopträger Für einige Module werden Teleskopträger benötigt, diese... -
Seite 11: Querträger Standard
STEP BY STEP 1.3 Querträger Standard Bei den meisten Modulen werden die Querträger/Teleskopträger hochkant an den Ecken der Seitenrahmen befestigt.Befestige die Träger an jeder Seite mit jeweils zwei Linsenkopfschrauben und Sperrzahnmuttern.Erleichter dir die Montage, indem du die Schrauben direkt auf den Inbusschlüssel steckst. So kannst du die Schrauben einfacher durch die Bohrung stecken. -
Seite 12: Einzelausschnitt
STEP BY STEP 1.5 Einzelausschnitt Befestige die beiden Höhenträger am Korpus und anschließend die beiden Querträger zwischen den Höhenträgern. Die Träger werden an jeder Seite mit jeweils zwei Linsenkopfschrauben und Sperrzahnmuttern befestigt. Wähle die Position der Träger so, dass das gewünschte Ausschnittmaß des gewählten Produkts entsteht. -
Seite 13: Höhenträger Standard
STEP BY STEP 1.7 Höhenträger Standard Module die breiter sind benötigen Höhenträger, diese unterstützen die Querträger,Teleskopträger und Trägerplatten.Befestige diese an jeder Seite mit jeweils zwei Linsenkopfschrauben und Sperrzahnmuttern mittig zwischen den Querträgern/Teleskopträgern. Achte beim Befestigen der Träger darauf, dass diese bündig zu den Seitenträgern sind! Ansonsten kann es später beim Montieren der Trägerplatten zu... -
Seite 14: Trägerplatten Zuschneiden
STEP BY STEP 1.9 Trägerplatten zuschneiden Da die Trägerplatten in einheitlichen Größen kommen, musst du als Erstes planen, wie du diese, ohne großen Verschnitt, aufteilen möchtest. Wir empfehlen den Stoß mittig auf Auflage- flächen zu planen! Die äußeren Platten benötigen zusätzlich 10 mm, damit die Ecken vernünftig abschließen. -
Seite 15: Trägerplatten Anbringen
STEP BY STEP 1.11 Trägerplatten anbringen Befestige die Trägerplatten mit den Senkkopfschrauben. Du kannst die Löcher für die Schrauben mit einem kleinen Metallbohrer im Abstand von 20 bis 30 cm vorbohren. Starte mit den Stirnseiten und setze anschließend Platte an Platte, um große Lücken zu vermeiden. -
Seite 16: Built-In Einsetzen
STEP BY STEP 1.13 Built-In einsetzen Setz den Built-In Rahmen mit den befestigten Distanzplättchen in den Ausschnitt ein. Befestige diesen anschließend mit den beiliegenden Schrauben an den Trägern des Ausschnittes. Schau für mehr Informationen in die Built-In Anleitung. Diese findest du in unserem Downloadbereich. - Seite 17 SERVICE Hast du Fragen oder möchtest du uns etwas mitteilen? Wir helfen dir gerne und freuen uns auf deine Rückmeldung unter KONTAKT WWW.VIVANDIO.COM ROC lifestyle GmbH Berliner Allee 65 64295 Darmstadt...
- Seite 18 CUSTOM Arbeitsplattenplaner VI-CM2-APP-1.0...
- Seite 19 STEP BY STEP Hinweis: Die Arbeitsplattengröße hängt von der Zusammensetzung Ihrer Customküche ab. Um dir die Arbeitsplattenplanung etwas zu erleichtern, zeigen wir die Planung anhand einer Beispielküchenzeile. Es handelt sich hierbei lediglich um einen groben Leitfaden, wir übernehmen keine Haftung für Fehlplanungen.
- Seite 20 Notiere dir die Zusammensetzung deiner Customküche. Folgende Bauteile können Einfluss auf die Breite deiner Customküche haben: Trägerplatten (T), individuelle Endbeschichtung (E),Module Beispiel (Front Ansicht): Modul GS96 Modul M96 Berechne die Basisbreite deiner Customküche. Trägerplatten = 10mm Individuelle Endbeschichtung = individuell, hier 10mm Module = Lässt sich an der Artikelnummer erkennen, z.B.
- Seite 21 Notieren dir die Zusammensetzung deiner Customküche. Folgende Bauteile können Einfluss auf die Tiefe deiner Customküche haben: Trägerplatten (T), individuelle Endbeschichtung (E),Module Beispiel (Draufsicht): Berechne die Basistiefe deiner Customküche und anschließend die Basisgröße. Trägerplatten = 10mm Individuelle Endbeschichtung = individuell, hier 10mm Module = 600mm Beispiel (Draufsicht): Basistiefe:...
- Seite 22 Diese findest du auf der Website des Herstellers oder in der Produktanleitung. Definiere anschließend die Position der Produkte. Beispiel (Draufsicht): 127mm 1077.5mm Grill Vivandio Fyre X Grill: B 785 mm x T 523mm (Bedienfeld B 835mm x T 1 0mm) VI-CM2-APP-1.0...
- Seite 23 Entscheide dich für ein Material, Arbeitsplattendicke und Teilung. Informier dich, welches Material für deine Outdoorküche geeignet ist. Es ist sinnvoll eine Unterteilung der Arbeitsplatte zu planen, besonders bei Arbeitsplatten, die der Hitze von Einbauprodukten (z.B. Grill) ausgesetzt sind. Ansonsten kann die Arbeitsplatte durch die Hitze zerspringen/reißen! Beispiel (Draufsicht): Material: Granit...
- Seite 24 DETAIL ZEICHNUNGEN VI-CM2-APP-1.0...
- Seite 25 M96 Modul Draufsicht M57T70 Modul (Draufsicht) 570-700 410-540 = Tragende Bauteile VI-CM2-APP-1.0...
- Seite 26 VORDRUCK VI-CM2-APP-1.0...
- Seite 27 Gesamtgröße: Ausschnittmaß 1: Breite : Breite Tiefe : Tiefe Dicke : Bemerkung Plattenüberstand: Nein Ausschnittmaß 2: Vorderseite : Breite Rückseite Tiefe Linke Seite Bemerkung Rechte Seite : Ausschnittmaß 3: Material: Breite Bemerkung Tiefe Bemerkung Eckradius: Nein Sonstiges: Radiusgröße : Abtropfkante: Nein Bemerkung Kantenschliff:...
- Seite 28 1980mm 117,5mm 785mm 1077,5mm Ausschnittmaß 1 Fyre-X 835mm Gesamtgröße: Ausschnittmaß 1: 1980 1980 mm Breite : Breite Tiefe : Tiefe Bedienfeldausschnitt Dicke : Bemerkung Plattenüberstand: Nein Ausschnittmaß 2: Vorderseite : Breite Rückseite Tiefe Linke Seite Bemerkung Rechte Seite : Ausschnittmaß 3: Material: Granit Breite...
- Seite 29 ROC lifestyle GmbH Berliner Allee 65 64295 Darmstadt VI-CM2-APP-1.0...
