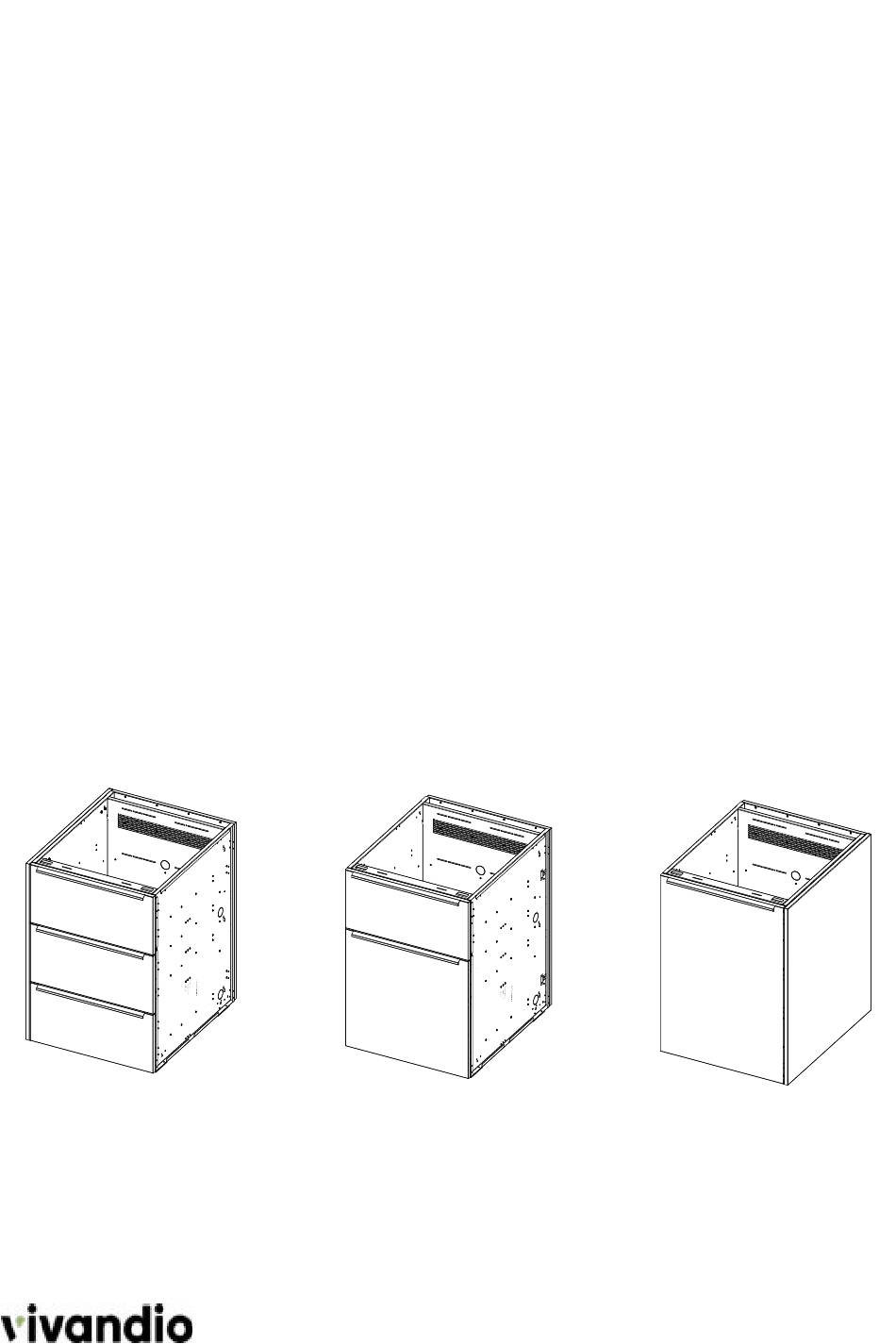

Seite 1 ELEMENTS Anleitung MT-AL-EA1-6.0...
Seite 2: Willkommen
Schäden vorzubeugen. Wir weisen darauf hin, dass wir für Schäden durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch keine Haftung übernehmen. Wir wünschen dir viel Freude mit dem neuen Produkt! Die neueste Version der Anleitung und hilfreiche Videos findest du hier: WWW.VIVANDIO.COM/DOWNLOADS MT-AL-EA1-006...
Seite 3 Spezialist rund um die Outdoor Küche. Mit unserer jahrelangen Erfahrung bieten wir eine Produktpalette an, die speziell für den Einsatz im Freien geeignet ist. Das Herz von vivandio liegt in Deutschland. Wir designen und entwickeln unsere Produkte hier und lassen sie soweit möglich auch regional in bestmöglicher Qualität produzieren.
Seite 4 FEATURES ELEMENTS Modular Geringes Gewicht Schneller Aufbau Engineered In Germany...
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS HINWEISE Hinweise Auspacken Hinweise zur Entsorgung Reinigung & Pflege… Garantie Bevor es losgeht Abweichende Bauteile STEP BY STEP Step by step Vorbereiten Aufbauen Korpus Verbinden Ausrichten Aufbauen Türen Aufbauen Schubladen Aufbauen Blenden Anschließen Planen 1.10 Erweitern III. KORPUS Korpus Standard Verpackungseinheiten Montagekits Montage...
Seite 6 SCHUBLADEN Schublade 1/3 Verpackungseinheiten Montagekits Montage Schublade 2/3 Verpackungseinheiten Montagekits Montage Schublade 1/2 Verpackungseinheiten Montagekits Montage BLENDEN Blende Kühlschrank Verpackungseinheiten Montagekits Montage Blende Grill Kamado 1/2 Verpackungseinheiten Montagekits Montage Blende Grill Kamado 1/3 Verpackungseinheiten Montagekits Montage Blende Grill Slide-In Verpackungseinheiten Montagekits Montage Blende Grill Drop-In...
Seite 7: Hinweise
I. HINWEISE MT-AL-EA1-006...
Seite 8: Hinweise
Mikrofasertuch ab. Für die Reinigung der eingebauten Geräte lies dir bitte die Hinweise dazu in der entsprechenden Anleitung durch. Um Kratzer im Korpus deiner elements Outdoor Küche durch beispielsweise die Gasflasche zu vermeiden, empfehlen wir dir einen feuerfesten Untersetzer.Kontrolliere vor dem Aufbau und in regelmäßigen Abständen die Schrauben und zieh diese...
Seite 9: Bevor Es Losgeht
2 BEVOR ES LOSGEHT 2,5mm MT-AL-EA1-006...
Seite 10: Abweichende Bauteile
Querträger und die Seitenwände. Keine Sorge, alle Teile sind voll kompatibel und gewährleisten, dass dein Vorhaben wie geplant umgesetzt werden kann. Wir freuen uns über dein Feedback zu unseren Produkten, Anleitungen und Planungshilfen! Teile uns deine Erfahrungen gerne mit unter. WWW.VIVANDIO.COM/KONTAKT MT-AL-EA1-006...
Seite 11 II.STEP BY STEP MT-AL-EA1-006...
Seite 12: Step By Step
STEP BY STEP Vorbereiten Bereite den gewünschten Standort für die Außenküche vor. Stelle sicher, dass genügend Platz vorhanden ist und entferne alle störenden Hindernisse. So erleichterst du dir den Aufbau und behältst alle Teile im Blick. 1.2 Aufbauen Korpus S.17-S. 4 7 Beginne die Montage mit dem Aufbau der Korpusse.
Seite 13: Verbinden
STEP BY STEP 1.3 Verbinden Verbinde die Module, indem du die Vierkantschlossschrauben durch eine der dafür vorgesehenen Bohrungen in den Seitenwänden steckst und mit der Hülsenmutter befestigst. Für jede Verbindung benötigst du vier Vierkantschlossschrauben und vier Hülsenmuttern. 1.4 Ausrichten Richte anschließend die Außenküche aus, indem du die Nivellierfüße durch die Löcher im Boden auf die gewünschte Höhe...
Seite 14: Aufbauen Türen
STEP BY STEP 1.5 Aufbauen Türen S. 48-5 7 Nun folgt der Aufbau der Türen. Such dir die entsprechenden Verpackungseinheiten und Montagekits heraus. Baue die Türen nacheinander auf, um den Überblick zu behalten und Verwechslungen zu vermeiden. Alle erforderlichen Informationen zu den Türen findest du im IV Kapitel.
Seite 15: Aufbauen Blenden
STEP BY STEP 1.7 Aufbauen Blenden S.74-115 Nun folgt der Aufbau der Blenden. Such dir die entsprechenden Verpackungseinheiten und Montagekits heraus. Baue die Blenden nacheinander auf, um den Überblick zu behalten und Verwechslungen zu vermeiden. Alle erforderlichen Informationen zu den Blenden findest du im VI Kapitel.
Seite 16: Planen
STEP BY STEP 1.9 Planen WWW.VIVANDIO.COM/DOWNLOADS Du benötigst Hilfe bei der Planung deiner Arbeitsplatte? Nutze unseren Arbeitsplattenplaner! Dieser erklärt dir Schritt für Schritt, wie du die Größe der gewünschten Arbeitsplatte ermittelst. Scanne einfach den QR-Code. 1.10 Erweitern Du kannst deine Außenküche optional mit einem Tresen erweitern.
Seite 17: Korpus
III. KORPUS MT-AL-EA1-006...
Seite 18: Korpus Standard
KORPUS STANDARD Korpus Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-K.B Bezeichnung Teil-Nr. Anzahl Korpus Seitenwand links EA1-K-SL Korpus Boden /Zwischenboden verstärkt EA1-K-BP Korpus Fußplatte EA1-K-FN Korpus Querträger EA1-K-QN Korpus Rückwand EA1-K-RP Korpus Seitenwand rechts EA1-K-SR Manchmal bleiben ein paar Bauteile übrig – keine Sorge, das ist kein Versehen! MT-AL-EA1-006 Das liegt an der vielseitigen modularen Konfektionierung.
Seite 19: Montagekits
KORPUS STANDARD Korpus 1.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.KB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Vierkantschlossschraube M6x30mm VI-ZL-SVM630VZ Sperrzahnmutter M4 VI-ZL-MM4SKZ Hülsenmutter M6x15mm Inbus VI-ZL-MM615HLIZ Verstellschraube M8 mit Kunststofffuß VI-ZL-SNM820I Dichtband 10mmx2mmx3,5m VI-ZL-ZD35102 Gummitülle 40mm/42mm VI-ZL-ZT402 Manchmal bleiben ein paar Bauteile übrig –...
Seite 20: Montage
KORPUS STANDARD 1.3 Montage Starte die Montage, indem du dir die folgenden Teile raus suchst: Seitenwand links Seitenwand rechts Rückwand Alle linken Seitenwände sind mit einer zentralen Bohrung im Installationsloch gekennzeichnet. Setze die Haken der Rückwand von oben in die vorgesehenen Schlitze der Seitenwände ein und schiebe sie nach unten.
Seite 21 KORPUS STANDARD 1.3 Montage 6x Nr32 6x Nr37 Verschraube nun mit den Linsenkopfschrauben und den Sperrzahnmuttern die Seitenwände mit der Rückwand. 11x Nr32 11x Nr37 Kippe den Korpus vorsichtig auf die Rückseite. Befestige als Erstes die Bodenverstärkung mit den Linsenkopfschrauben und Sperrzahnmuttern an den Seitenwänden.
Seite 22 KORPUS STANDARD 1.3 Montage 16x Nr32 16x Nr37 Befestige den Querträger nun mit den Linsenkopfschrauben und Sperrzahnmuttern zwischen den Seitenwänden. Achte darauf, dass der Querträger bündig zu den 4x Nr41 Seitenwänden ist. Montiere die vier Fußplatten mit den Linsenkopfschrauben und Sperrzahnmuttern an dem Korpus.
Seite 23: Korpus Kühlschrank
2 KORPUS KÜHLSCHRANK Korpus 2.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-K.B + EP1-K.uFS Bezeichnung Teil-Nr. Anzahl Korpus Seitenwand links EA1-K-SL Korpus Boden /Zwischenboden verstärkt EA1-K-BP Korpus Fußplatte EA1-K-FN Korpus Querträger EA1-K-QN Korpus Rückwand EA1-K-RP Korpus Kühlschrank Stopper Winkel EA1-K-WKS Korpus Kühlschrank Einbaukit EA1-K-VKS Korpus Seitenwand rechts...
Seite 24: Montagekits
2 KORPUS KÜHLSCHRANK Korpus 2.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.KB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Vierkantschlossschraube M6x30mm VI-ZL-SVM630VZ Sperrzahnmutter M4 VI-ZL-MM4SKZ Hülsenmutter M6x15mm Inbus VI-ZL-MM615HLIZ Verstellschraube M8 mit Kunststofffuß VI-ZL-SNM820I Dichtband 10mmx2mmx3,5m VI-ZL-ZD35102 Gummitülle 40mm/42mm VI-ZL-ZT402 Manchmal bleiben ein paar Bauteile übrig –...
Seite 25: Montage
2 KORPUS KÜHLSCHRANK 2.3 Montage Schritt 1-6 Schau dir als Erstes die Montageanleitung für den Korpus Standard an und führe die Montageschritte 1 bis 6 aus. 2x Nr32 Such dir anschließend die folgenden Teile heraus: Kühlschrank Stopper Winkel Kühlschrank Einbaukit Befestige die Stopper Winkel mit den Linsenkopfschrauben am Kühlschrank Einbaukit.
Seite 26: Korpus Kamado
3 KORPUS KAMADO Korpus 3.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-K.B + EP1-K.uK + EP1-Z.ZB Bezeichnung Teil-Nr. Anzahl Korpus Seitenwand links EA1-K-SL Korpus Boden /Zwischenboden verstärkt EA1-K-BP Korpus Fußplatte EA1-K-FN Korpus Querträger EA1-K-QN Kamado Upgrade Haltewinkel 136mm EA1-K-KUW-136 Kamado Upgrade Unterbauträger 6cm EA1-K-KUT-60 Korpus Rückwand EA1-K-RP...
Seite 27: Montagekits
3 KORPUS KAMADO Korpus 3.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.KB + EP1-M.uKZB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Vierkantschlossschraube M4x10mm VI-ZL-SVM410VE Vierkantschlossschraube M6x30mm VI-ZL-SVM630VZ Sperrzahnmutter M4 VI-ZL-MM4SKZ Hülsenmutter M6x15mm Inbus VI-ZL-MM615HLIZ Verstellschraube M8 mit Kunststofffuß VI-ZL-SNM820I Dichtband 10mmx2mmx3,5m VI-ZL-ZD35102...
Seite 28: Montage
3 KORPUS KAMADO 3.3 Montage Schritt 1-4 Schau dir als erstes die Montageanleitung für den Korpus Standard an und führe die Montageschritte 1 bis 4 aus. 16x Nr32 16x Nr37 Befestige den Querträger mit den Linsenkopfschrauben und Sperr- zahnmuttern zwischen den Seiten- wänden.
Seite 29 3 KORPUS KAMADO 3.3 Montage 8x Nr32 Schraube die Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Ziehe die Schrauben nicht vollständig an, da der Abstand später notwendig ist, um den Zwischenboden einzubauen. 5x Nr32 Schieb nun den Boden von oben auf die bereits montierten Linsenkopfschrauben.
Seite 30 3 KORPUS KAMADO 3.3 Montage Setze die Unterbauträger passend auf den Zwischenboden. Falls gewünscht, kannst du die Träger gegen Verrutschen sichern. Bohre dafür Löcher in den Zwischenboden an den gewünschten Positionen und verschraube die Träger anschließend mit dem Boden. 2x Nr35 2x Nr37 Befestige die Kamado Winkel mit den Schlossschrauben und Sperrzahn-...
Seite 31: Korpus Slide-In
4 KORPUS SLIDE-IN Korpus 4.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-K.B + EP1-K.uSI + 3x EP1-Z.ZB Bezeichnung Teil-Nr. Anzahl Korpus Boden /Zwischenboden verstärkt EA1-K-BP Korpus Querträger Teleskop klein EA1-K-QG Korpus Seitenwand links EA1-K-SL Korpus Rückwand EA1-K-RP Korpus Seitenwand Kurz rechts EA1-K-SGR Korpus Fußplatte EA1-K-FN...
Seite 32: Montagekits
4 KORPUS SLIDE-IN Korpus 4.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.KB + EP1-M.uKG + 3x EP1-M.uKZB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ 128x Vierkantschlossschraube M4x10mm VI-ZL-SVM410VE Vierkantschlossschraube M6x30mm VI-ZL-SVM630VZ Sperrzahnmutter M4 VI-ZL-MM4SKZ 102x Hülsenmutter M6x15mm Inbus VI-ZL-MM615HLIZ Verstellschraube M8 mit Kunststofffuß...
Seite 33: Montage
4 KORPUS SLIDE-IN 4.3 Montage 2x Nr32 2x Nr37 Befestige die Verlängerung der Korpuswand mit den Linsenkopf- schrauben und den Sperrzahn- muttern an der kurzen Seitenwand. Achte darauf, dass die Schlitze des Stecksystems vertikal fluchten. Alle linken Seitenwände sind durch eine zentrale Bohrung im Installationsloch gekennzeichnet.
Seite 34 4 KORPUS SLIDE-IN 4.3 Montage 6x Nr32 6x Nr37 Verschraube die Seitenwände mit Linsenkopfschrauben und Sperr- zahnmuttern an der Rückwand. 8x Nr32 Schraube die Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Ziehe die Schrauben nicht vollständig an, da der Abstand später notwendig ist, um den Zwischenboden einzusetzen.
Seite 35 4 KORPUS SLIDE-IN 4.3 Montage 5x Nr32 Schieb nun den Boden von oben auf die bereits montierten Linsenkopfschrauben. Schraube anschließend die restlichen Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Zieh schließlich alle Linsenkopfschrauben handfest an. 11x Nr32 11x Nr32 Kippe den Korpus vorsichtig auf die Rückseite.
Seite 36 4 KORPUS SLIDE-IN 4.3 Montage 12x Nr32 12x Nr37 Befestige die vier Fußplatten mit Linsenkopfschrauben und Sperr- zahnmuttern am Korpus. Schraube anschließend die Verstellschrauben in das Gewinde der Fußplatten. 4x Nr41 10x Nr32 10x Nr37 Befestige die Teleskop Querträger mit Linsenkopfschrauben und Sperrzahnmuttern am Korpus und den Tiefenträger.
Seite 37 4 KORPUS SLIDE-IN 4.3 Montage 4x Nr32 4x Nr37 Einstellmaß Fyre X Verschraube die Teleskop- Querträger des Korpus mit den Teleskop-Querträgern des Tiefenträgers. Verwende hierfür die Linsenkopfschrauben und Sperrzahnmuttern. Befestige anschließend den Tiefenträger an der Rückwand. Die Position der Schrauben ist sowohl an den Querträgern als auch an der Rückwand durch einzelne Löcher festgelegt.
Seite 38 4 KORPUS SLIDE-IN 4.3 Montage 1x Nr42 Schneide das Dichtungsband mit einer Schere auf die gewünschte Länge zu und klebe es anschließend auf die dafür vorgesehenen Flächen des Korpus. Beachte dabei, dass je nach Konfiguration die Position des Dichtungsbands variieren kann. Achte darauf, dass der Korpus anschließend nicht mehr so viel verschoben wird.
Seite 39: Korpus Drop-In
5 KORPUS DROP-IN Korpus 5.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-K.B + EP1-K.uSI + EP1-K.uDI + 3x EP1-Z.ZB Bezeichnung Teil-Nr. Anzahl Korpus Boden /Zwischenboden verstärkt EA1-K-BP Korpus Querträger Teleskop klein EA1-K-QG Korpus Seitenwand links EA1-K-SL Korpus Rückwand EA1-K-RP Korpus Seitenwand Kurz rechts EA1-K-SGR Korpus Fußplatte EA1-K-FN...
Seite 40: Montagekits
5 KORPUS DROP-IN Korpus 5.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.KB + EP1-M.uKG + 3x EP1-M.uKZB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ 128x Vierkantschlossschraube M4x10mm VI-ZL-SVM410VE Vierkantschlossschraube M6x30mm VI-ZL-SVM630VZ Sperrzahnmutter M4 VI-ZL-MM4SKZ 102x Hülsenmutter M6x15mm Inbus VI-ZL-MM615HLIZ Verstellschraube M8 mit Kunststofffuß...
Seite 41: Montage
5 KORPUS DROP-IN 5.3 Montage Schritt 1-7 Schau dir zunächst die Montage- anleitung für den Korpus Slide-In an und führe die Montageschritte 1 bis 7 aus. Richte den Korpus anschließend auf. 2x Nr32 2x Nr37 Befestige die Korpuswand Verlängerung mit Linsenkopf- schrauben und Sperrzahnmuttern an der kurzen Seitenwand.
Seite 42 5 KORPUS DROP-IN 5.3 Montage 4x Nr32 4x Nr37 Befestige den Querträger mit Linsen- kopfschrauben und Sperrzahnmuttern zwischen den Seitenwänden. Achte darauf, dass der Querträger bündig mit den Seitenwänden abschließt. 1x Nr42 Schneide anschließend das Dichtungs- band mit einer Schere auf die gewünschte Länge zu und klebe es auf die dafür vorgesehenen Flächen des Korpus.
Seite 43: Korpus Zwischenboden
6 KORPUS ZWISCHENBODEN 1 Korpus 6.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-Z.ZB1 Bezeichnung Teil-Nr. Anzahl Korpus Boden /Zwischenboden verstärkt 1 EA1-K-BP1 6.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.uKZB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Vierkantschlossschraube M4 x 10 VI-ZL-SVM410VE Sperrzahnmutter M4 VI-ZL-MM4SKZ...
Seite 44: Montage
6 KORPUS ZWISCHENBODEN 1 6.3 Montage 8x Nr32 Wähle einePosition für den Zwischenboden. Schraube die Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Ziehe die Schrauben nicht vollständig an, da der Abstand später notwendig ist, um den Zwischenboden einzusetzen. 5x Nr32 Schieb nun den Boden von oben auf die bereits montierten...
Seite 45: Korpus Zwischenboden
7 KORPUS ZWISCHENBODEN 2 Korpus 7.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-Z.ZB2 Bezeichnung Teil-Nr. Anzahl Korpus Boden /Zwischenboden verstärkt 2 EA1-K-BP2 7.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.uKZB Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Vierkantschlossschraube M4 x 10 VI-ZL-SVM410VE Sperrzahnmutter M4 VI-ZL-MM4SKZ...
Seite 46: Montage
7 KORPUS ZWISCHENBODEN 2 7.3 Montage 6x Nr32 Wähle einePosition für den Zwischenboden. Schraube die Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Ziehe die Schrauben nicht vollständig an, da der Abstand später notwendig ist, um den Zwischenboden einzusetzen. 4x Nr32 Befestige die Bodenverstärkung mit den Linsenkopfschrauben an den...
Seite 47 7 KORPUS ZWISCHENBODEN 2 7.3 Montage Schieb nun den Boden von oben auf die bereits montierte Bodenverstärkung und Linsenkopfschrauben. 3x Nr32 Schraube anschließend die restlichen Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Zieh schließlich alle Linsenkopfschrauben handfest an. MT-AL-EA1-006...
Seite 48: Türen
IV. TÜREN MT-AL-EA1-006...
Seite 49: Tür 2
TÜR 2/3 Dekor Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-G.L1 + EP1-D.C Bezeichnung Teil-Nr. Anzahl GrifÒeiste EA1-B-GL60-2 Blende 2/3 EA1-B-2M 1.2 Montagekits Hiefür benötigst du folgende Montagekits: 2x EP1-M.t1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Kreuzmontageplatte BLUM Cliptop 0mm VI-ZL-KF0EZ...
Seite 50: Montage
TÜR 2/3 1.3 Montage 6x Nr34 3x Nr59 Entferne die kreisförmige Perforation auf der Rückseite der Blende, indem du sie vorsichtig hin und her bewegst. Verwende dabei nicht zu viel Kraft, um die Frontseite der Blende nicht zu beschädigen. Befestige anschließend die Topf- bänder mit den Linsenkopfschrauben an der Rückseite der Blende.
Seite 51 TÜR 2/3 1.3 Montage 6x Nr32 3x Nr58 Befestige die Kreuzmontageplatten mit den Linsenkopfschrauben an der gewählten Seitenwand des Korpus. Montiere die Blende am Korpus, indem du die Topfbänder von vorne auf die Kreuzmontage- platten schiebst. Richte die Tür anschließend aus, indem du die Einstellschrauben am Scharnier verstellst.
Seite 52: Verpackungseinheiten
2 TÜR 3/3 Dekor 2.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-G.L1 + EP1-D.D Bezeichnung Teil-Nr. Anzahl GrifÒeiste EA1-B-GL60-2 Blende 3/3 EA1-B-3M 2.2 Montagekits Hiefür benötigst du folgende Montagekits: 2x EP1-M.t1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Kreuzmontageplatte BLUM Cliptop 0mm...
Seite 53: Montage
2 TÜR 3/3 2.3 Montage 8x Nr34 4x Nr59 Entferne die kreisförmige Perforation auf der Rückseite der Blende, indem du sie vorsichtig hin und her bewegst. Verwende dabei nicht zu viel Kraft, um die Frontseite der Blende nicht zu beschädigen. Befestige anschließend die Topf- bänder mit den Linsenkopfschrauben an der Rückseite der Blende.
Seite 54 2 TÜR 3/3 2.3 Montage 8x Nr32 4x Nr58 Befestige die Kreuzmontageplatten mit den Linsenkopfschrauben an der gewählten Seitenwand des Korpus. Montiere die Blende am Korpus, indem du die Topfbänder von vorne auf die Kreuzmontage- platten schiebst. Richte die Tür anschließend aus, indem du die Einstellschrauben am Scharnier verstellst.
Seite 55: Tür 1
3 TÜR 1/2 Dekor 3.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-G.L1 + EP1-D.B Bezeichnung Teil-Nr. Anzahl GrifÒeiste EA1-B-GL60-2 Blende 2/4 EA1-B-4M 3.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.t1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Kreuzmontageplatte BLUM Cliptop 0mm VI-ZL-KF0EZ...
Seite 56: Montage
3 TÜR 1/2 3.3 Montage 4x Nr34 2x Nr59 Entferne die kreisförmige Perforation auf der Rückseite der Blende, indem du sie vorsichtig hin und her bewegst. Verwende dabei nicht zu viel Kraft, um die Frontseite der Blende nicht zu beschädigen. Befestige anschließend die Topf- bänder mit den Linsenkopfschrauben an der Rückseite der Blende.
Seite 57 3 TÜR 1/2 3.3 Montage 4x Nr32 2x Nr58 Befestige die Kreuzmontageplatten mit den Linsenkopfschrauben an der gewählten Seitenwand des Korpus. Montiere die Blende am Korpus, indem du die Topfbänder von vorne auf die Kreuzmontage- platten schiebst. Richte die Tür anschließend aus, indem du die Einstellschrauben am Scharnier verstellst.
Seite 58: Schubladen
V. SCHUBLADEN MT-AL-EA1-006...
Seite 59: Schublade 1
SCHUBLADE 1/3 Schublade Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-S + EP1-G.L1 + EP1-D.A Bezeichnung Teil-Nr. Anzahl GrifÒeiste EA1-B-GL60-2 Blende 1/3 EA1-B-1M Schublade Rückwand EA1-S-RW Schublade Seitenwand EA1-S-SW Schublade Boden EA1-S-BD Schublade Bodenverstärkung EA1-S-BV Manchmal bleiben ein paar Bauteile übrig – keine Sorge, das ist kein Versehen! MT-AL-EA1-006 Das liegt an der vielseitigen modularen Konfektionierung.
Seite 60: Montagekits
SCHUBLADE 1/3 Schublade 1.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.S Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x8mm Inbus VI-ZL-SLM48IZ Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopfschrauben M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ Teleskopauszug 550SC VI-ZL-A550SC55 Manchmal bleiben ein paar Bauteile übrig – keine Sorge, das ist kein Versehen! MT-AL-EA1-006 Das liegt an der vielseitigen modularen Konfektionierung.
Seite 61: Montage
SCHUBLADE 1/3 1.3 Montage Beginne die Montage, indem du die folgenden Teile heraussuchst: Schublade Seitenwände Schublade Boden Setze die Haken des Bodens in die vorgesehenen Schlitze der Seitenwände ein und schiebe sie nach vorne/hinten. 5x Nr32 5x Nr37 Verbinde anschließend die Rückwand mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden und dem Boden.
Seite 62 SCHUBLADE 1/3 1.3 Montage 4x Nr32 4x Nr37 Verbinde die Bodenverstärkung mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden. 8x Nr31 8x Nr37 Löse die innere Schiene aus dem Teleskopauszug, indem du die markierte Stelle am Kunststoffarm eindrückst. 1x Nr50 Verbinde anschließend die innere Schiene mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden.
Seite 63 SCHUBLADE 1/3 1.3 Montage 5x Nr32 4x Nr34 Verbinde den Schubladenkorpus mit Linsenkopfschrauben mit der Schubladenblende. Setze zunächst alle Linsenkopfschrauben ein paar Umdrehungen ein, bevor du sie anschließend alle handfest anziehst. Verbinde anschließend die GrifÒeiste mit Senkkopfschrauben mit der Blende. 12x Nr32 Wähle die Position der Schublade.
Seite 64: Schublade 2
2 SCHUBLADE 2/3 Schublade 2.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-S + EP1-G.L1 + EP1-D.C + EP1-S.uSH Bezeichnung Teil-Nr. Anzahl Verstärkung Hochschublade links EA1-S-VS-L GrifÒeiste EA1-B-GL60-2 Blende 2/3 EA1-B-2M Verstärkung Hochschublade rechts EA1-S-VS-R Schublade Rückwand EA1-S-RW Schublade Seitenwand EA1-S-SW Schublade Boden EA1-S-BD Schublade Bodenverstärkung...
Seite 65: Montagekits
2 SCHUBLADE 2/3 Schublade 2.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.S + EP1-M.uSH Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x8mm Inbus VI-ZL-SLM48IZ Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopfschrauben M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ Teleskopauszug 550SC VI-ZL-A550SC55 Manchmal bleiben ein paar Bauteile übrig –...
Seite 66: Montage
2 SCHUBLADE 2/3 2.3 Montage Beginne die Montage, indem du die folgenden Teile heraussuchst: Schublade Seitenwände Schublade Boden Setze die Haken des Bodens in die vorgesehenen Schlitze der Seitenwände ein und schiebe sie nach vorne/hinten. 4x Nr31 5x Nr32 Verbinde anschließend die Rückwand und die Verstärkungen der Hochschublade mit Linsenkopfschrauben und...
Seite 67 2 SCHUBLADE 2/3 2.3 Montage 4x Nr32 4x Nr37 Verbinde die Bodenverstärkung mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden. 8x Nr31 8x Nr37 Löse die innere Schiene aus dem Teleskopauszug, indem du die markierte Stelle am Kunststoffarm eindrückst. 1x Nr50 Verbinde anschließend die innere Schiene mit Linsenkopfschrauben und Sperrzahnmuttern mit den...
Seite 68 2 SCHUBLADE 2/3 2.3 Montage 9x Nr32 4x Nr34 Verbinde den Schubladenkorpus mit Linsenkopfschrauben mit der Schubladenblende. Setze zunächst alle Linsenkopfschrauben ein paar Umdrehungen ein, bevor du sie anschließend alle handfest anziehst. Verbinde anschließend die GrifÒeiste mit Senkkopfschrauben mit der Blende. 12x Nr32 Verbinde die äußere Schiene des Teleskopauszugs mit Linsenkopf-...
Seite 69: Schublade 1
3 SCHUBLADE 1/2 Schublade 3.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-S + EP1-G.L1 + EP1-D.B + EP1-S.uSH Bezeichnung Teil-Nr. Anzahl Verstärkung Hochschublade links EA1-S-VS-L GrifÒeiste EA1-B-GL60-2 Blende 1/2 EA1-B-4M Verstärkung Hochschublade rechts EA1-S-VS-R Schublade Rückwand EA1-S-RW Schublade Seitenwand EA1-S-SW Schublade Boden EA1-S-BD Schublade Bodenverstärkung...
Seite 70: Montagekits
3 SCHUBLADE 1/2 Schublade 3.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.S + EP1-M.uSH Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x8mm Inbus VI-ZL-SLM48IZ Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopfschrauben M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ Teleskopauszug 550SC VI-ZL-A550SC55 Manchmal bleiben ein paar Bauteile übrig –...
Seite 71: Montage
3 SCHUBLADE 1/2 3.3 Montage Beginne die Montage, indem du die folgenden Teile heraussuchst: Schublade Seitenwände Schublade Boden Setze die Haken des Bodens in die vorgesehenen Schlitze der Seitenwände ein und schiebe sie nach vorne/hinten. 4x Nr31 5x Nr32 Verbinde anschließend die Rückwand und die Verstärkungen der Hochschublade mit Linsenkopfschrauben und...
Seite 72 3 SCHUBLADE 1/2 4x Nr32 4x Nr37 Verbinde die Bodenverstärkung mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden. 8x Nr31 8x Nr37 Löse die innere Schiene aus dem Teleskopauszug, indem du die markierte Stelle am Kunststoffarm eindrückst. 1x Nr50 Verbinde anschließend die innere Schiene mit Linsenkopfschrauben und Sperrzahnmuttern mit den Seitenwänden.
Seite 73 3 SCHUBLADE 1/2 3.3 Montage 9x Nr32 4x Nr34 Verbinde den Schubladenkorpus mit Linsenkopfschrauben mit der Schubladenblende. Setze zunächst alle Linsenkopfschrauben ein paar Umdrehungen ein, bevor du sie anschließend alle handfest anziehst. Verbinde anschließend die GrifÒeiste mit Senkkopfschrauben mit der Blende. 12x Nr32 Wähle die Position der Schublade.
Seite 74: Blenden
VI.BLENDEN MT-AL-EA1-006...
Seite 75: Blende Kühlschrank
BLENDE KÜHLSCHRANK Dekor Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.D01 Bezeichnung Teil-Nr. Anzahl Blende 3/3 Kühlschrank EA1-B-KS 1.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Clip Keku AS Distanzplatte VI-ZL-CASU.354 Clip Keku AS Plattenteil VI-ZL-CASB.358...
Seite 76: Montage
BLENDE KÜHLSCHRANK 1.3 Montage 8x Nr34 4x Nr51 Befestige die Plattenteile und Distanzplatten mit Senkkopf- schrauben an der Rückseite der Blende. 4x Nr52 4x Nr32 Verbinde die Rückseite der Blende mit Linsenkopfschrauben mit der Vorderseite der Blende. Eine GrifÒeiste kann nachträglich hinzugefügt werden.
Seite 77 BLENDE KÜHLSCHRANK 1.3 Montage 8x Nr38 4x Nr53 Schraube die Rahmenteile mit Senkkopfschrauben an die Seitenwände des Korpus. Befestige die Blende am Korpus, indem du die Plattenteile in die Rahmenteile steckst. MT-AL-EA1-006...
Seite 78: Blende Grill Kamado 1
2 BLENDE GRILL KAMADO 1/2 Dekor 2.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.B01 Bezeichnung Teil-Nr. Anzahl Blende Kamado 1/2 links EA1-B-4KLM Blende Kamado 1/2 rechts EA1-B-4KRM 2.2 Montagekits Hiefür benötigst du folgende Montagekits: 2x EP1-M.t1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ...
Seite 79: Montage
2 BLENDE GRILL KAMADO 1/2 2.3 Montage 8x Nr38 4x Nr42 Entferne die kreisförmige Perforation auf der Rückseite der Blende, indem du sie vorsichtig hin und her bewegst. Verwende dabei nicht zu viel Kraft, um die Frontseite der Blende nicht zu beschädigen. Befestige anschließend die Topf- bänder mit den Linsenkopfschrauben an der Rückseite der Blende.
Seite 80 2 BLENDE GRILL KAMADO 1/2 2.3 Montage Montiere die Blende am Korpus, indem du die Topfbänder von vorne auf die Kreuzmontage- platten schiebst. Richte die Blende anschließend aus, indem du die Einstellschrauben am Scharnier verstellst. Verwende die hintere Schraube, um die Blende vor- und zurückzubewegen, und die vordere Schraube, um die Blende nach links und rechts zu justieren.
Seite 81: Blende Grill Kamado 1
3 BLENDE GRILL KAMADO 1/3 Dekor 3.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.C Bezeichnung Teil-Nr. Anzahl Blende 1/3 EA1-B-2M 3.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Clip Keku AS Distanzplatte VI-ZL-CASU.354...
Seite 82: Montage
3 BLENDE GRILL KAMADO 1/3 3.3 Montage 8x Nr34 4x Nr51 Verbinde die Plattenteile und Distanzplatten mit den Senkkopf- schrauben an der Rückseite der Blende. 4x Nr52 4x Nr32 Verbinde die Rückseite der Blende mit Linsenkopfschrauben mit der Vorderseite der Blende. Eine GrifÒeiste kann nachträglich hinzugefügt werden.
Seite 83 3 BLENDE GRILL KAMADO 1/3 3.3 Montage 8x Nr38 4x Nr53 Verbinde die Rahmenteile mit den Senkkopfschrauben an den Seitenwänden des Korpus. Setze den Kamado auf die Unterbau- träger und schiebe ihn so weit wie möglich nach hinten. Achte darauf, dass die bereits montierten Winkel noch gut justierbar sind, damit dir das Verbinden leichter fällt.
Seite 84: Blende Grill Slide-In
4 BLENDE GRILL SLIDE-IN Dekor 4.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.A01 / EP1-D.A02 / EP1-D.A03 / EP1-D.A04 Bezeichnung Teil-Nr. Anzahl Blende Grill links EA1-B-1GLM Blende Grill rechts EA1-B-1GLM 4.2 Montagekits Hiefür benötigst du folgende Montagekits: 2x EP1-M.t1 Bezeichnung Teil-Nr.
Seite 85: Montage
4 BLENDE GRILL SLIDE-IN 4.3 Montage 4x Nr38 2x Nr42 Entferne die kreisförmige Perforation auf der Rückseite der Blende, indem du sie vorsichtig hin und her bewegst. Verwende dabei nicht zu viel Kraft, um die Frontseite der Blende nicht zu beschädigen. Befestige anschließend die Topf- bänder mit den Linsenkopfschrauben an der Rückseite der Blende.
Seite 86 4 BLENDE GRILL SLIDE-IN 4.3 Montage Montiere die Blende am Korpus, indem du die Topfbänder von vorne auf die Kreuzmontage- platten schiebst. Richte die Tür anschließend aus, indem du die Einstellschrauben am Scharnier verstellst. Verwende die hintere Schraube, um die Tür vor- und zurückzu- bewegen, und die vordere Schraube, um die Tür nach links und rechts zu justieren.
Seite 87: Blende Grill Drop-In
5 BLENDE GRILL DROP-IN Dekor 5.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: 2x EP1-D.C Bezeichnung Teil-Nr. Anzahl Blende 1/3 EA1-B-2M 5.2 Montagekits Hiefür benötigst du folgende Montagekits: 2x EP1-M.b1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Clip Keku AS Distanzplatte VI-ZL-CASU.354...
Seite 88: Montage
5 BLENDE GRILL DROP-IN 5.3 Montage 8x Nr34 4x Nr51 Verbinde die Plattenteile und Distanzplatten mit den Senkkopf- schrauben an der Rückseite der Blende. 4x Nr52 4x Nr32 Verbinde die Rückseite der Blende mit Linsenkopfschrauben mit der Vorderseite der Blende. Eine GrifÒeiste kann nachträglich hinzugefügt werden.
Seite 89 5 BLENDE GRILL DROP-IN 5.3 Montage 8x Nr38 4x Nr53 Verbinde die Rahmenteile mit den Senkkopfschrauben an den Seitenwänden des Korpus. Befestige die Blende am Korpus, indem du das Plattenteil von vorne auf das Rahmenteil steckst. MT-AL-EA1-006...
Seite 90: Blende Brücke Front
6 BLENDE BRÜCKE FRONT Dekor 6.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.F01 Bezeichnung Teil-Nr. Anzahl Blende Brücke 60x5cm EA1-B-B0560 Blende Brücke Seitenwand EA1-B-BVK 6.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b4 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x8mm Inbus VI-ZL-SLM48IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ...
Seite 91: Montage
6 BLENDE BRÜCKE FRONT 6.3 Montage 4x Nr34 4x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben und Sperrzahnmuttern an der Rückseite der Blende. 2x Nr51 2x Nr52 8x Nr31 8x Nr37 Befestige die Brückenseitenwände mit den Linsenkopfschrauben und Sperrzahnmuttern an den Seitenwänden des Korpus.
Seite 92 6 BLENDE BRÜCKE FRONT 6.3 Montage 4x Nr34 2x Nr53 Befestige die Rahmenteile mit den Senkkopfschrauben an den Seitenwänden der Brücke. Achte darauf, dass der Abstand zwischen den Korpussen 600 mm beträgt, um die Blende ordnungs- gemäß zu befestigen. Befestige die Blende anschließend am Korpus, indem du die Plattenteile von vorne auf die Rahmenteile steckst.
Seite 93: Blende Brücke Hinten
7 BLENDE BRÜCKE HINTEN Dekor 7.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.F04 Bezeichnung Teil-Nr. Anzahl Blende Brücke 60x86cm EA1-B-B8660 7.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b3 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ...
Seite 94: Montage
7 BLENDE BRÜCKE HINTEN 7.3 Montage 8x Nr34 8x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben und Sperrzahnmuttern an der Rückseite der Blende. 8x Nr54 4x Nr55 8x Nr34 8x Nr37 Verbinde die Rahmenteile mit den Senkkopfschrauben und Sperrzahnmuttern an den Seitenwänden des Korpus.
Seite 95 7 BLENDE BRÜCKE HINTEN 7.3 Montage Achte darauf, dass der Abstand zwischen den Korpussen 600 mm beträgt, um die Blende ordnungs- gemäß zu befestigen. Befestige die Brückenblende am Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 96: Blende Stirn
8 BLENDE STIRN Dekor 8.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.SS Bezeichnung Teil-Nr. Anzahl Blende Seitenblende EA1-B-SM 8.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b2 Bezeichnung Teil-Nr. Anzahl Senkkopf M4x10mm Inbus VI-ZL-SSM410IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ Clip Keku EH Distanzplatte VI-ZL-CEHU.355...
Seite 97: Montage
8 BLENDE STIRN 8.3 Montage 8x Nr34 8x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben und Sperrzahnmuttern an der Rückseite der Blende. 8x Nr54 4x Nr55 8x Nr33 8x Nr37 Befestige die Rahmenteile mit den Senkkopfschrauben und Sperrzahnmuttern am Korpus.
Seite 98 8 BLENDE STIRN 8.3 Montage Rechte Seite Befestige die Seitenblende mit dem Korpus, indem du die Plattenteile von vorne auf die Rahmenteile steckst. Linke Seite Befestige die Seitenblende mit dem Korpus, indem du die Plattenteile von vorne auf die Rahmenteile steckst.
Seite 99: Blende Hinten
9 BLENDE HINTEN Dekor 9.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.D Bezeichnung Teil-Nr. Anzahl Blende 3/3 EA1-B-3M 9.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b1 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Clip Keku AS Distanzplatte VI-ZL-CASU.354 Clip Keku AS Plattenteil VI-ZL-CASB.358...
Seite 100: Montage
9 BLENDE HINTEN 9.3 Montage 8x Nr34 4x Nr51 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben an der Rückseite der Blende. 4x Nr52 4x Nr32 Verbinde die Rückseite der Blende mit Linsenkopfschrauben mit der Vorderseite der Blende. Eine GrifÒeiste kann nachträglich hinzugefügt werden.
Seite 101 9 BLENDE HINTEN 9.3 Montage 8x Nr34 4x Nr53 Befestige die Rahmenteile mit den Senkkopfschrauben am Korpus. Befestige die Blende mit dem Korpus, indem du die Plattenteile von vorne/hinten auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 102: Blende Ecke
10 BLENDE ECKE Dekor 10.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-D.EG Bezeichnung Teil-Nr. Anzahl Blende Ecke 100mm EA1-B-EVG 10.2Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b3 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ Clip Keku EH Distanzplatte VI-ZL-CEHU.355...
Seite 103: Montage
10 BLENDE ECKE A 10.3 Montage 8x Nr34 8x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben und Sperrzahnmuttern an den Rückseiten der Blenden. 4x Nr54 4x Nr55 3x Nr32 3x Nr37 Verschraube die beiden Blenden mit den Linsenkopfschrauben und Sperrzahnmuttern.
Seite 104 10 BLENDE ECKE A 10.3 Montage 8x Nr34 8x Nr37 Befestige die Rahmenteile mit den Senkkopfschrauben und Sperrzahnmuttern am Korpus. 4x Nr56 Befestige die Blende mit dem Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 105 10 BLENDE ECKE B 10.3 Montage 8x Nr34 8x Nr37 Achte darauf, dass die Blende, die an der Rückseite des Korpus befestigt wird, die innenliegenden Langlöcher der Blendenlasche nutzt. Dadurch unterscheiden sich 4x Nr54 die Positionen der Plattenteile zwischen den Blenden. Befestige die Plattenteile und Distanzplatten mit den Senkkopf- 4x Nr55...
Seite 106 10 BLENDE ECKE B 10.3 Montage 8x Nr34 8x Nr37 Befestige die Rahmenteile mit den Senkkopfschrauben und Sperr- zahnmuttern am Korpus. 4x Nr56 Befestige die Blende mit dem Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 107 10 BLENDE ECKE C 10.3 Montage 8x Nr34 8x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf- schrauben und Sperrzahnmuttern an den Rückseiten der Blenden. 4x Nr54 4x Nr55 8x Nr34 8x Nr37 Befestige die Rahmenteile mit den Senkkopfschrauben und Sperr- zahnmuttern am Korpus.
Seite 108 10 BLENDE ECKE C 10.3 Montage Befestige die Blende mit dem Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. 4x Nr32 4x Nr37 Befestige die Blende an den vorgesehenen Stellen am Korpus mit Linsenkopfschrauben und Sperrzahnmuttern. MT-AL-EA1-006...
Seite 109: Blende Ecke Stirn
11 BLENDE ECKE STIRN Dekor 11.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-F0.6 Bezeichnung Teil-Nr. Anzahl Blende Brücke 10x86cm EA1-B-B8610 11.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b3 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ...
Seite 110: Montage
11 BLENDE ECKE STIRN 11.3 Montage Schau dir zunächst die Grafik an und überlege, auf welcher Seite die Blende montiert werden soll. Beachte, dass das Eckmodul um 90 Grad gedreht werden kann, wodurch sich die Position der Eckblenden ändert. 4x Nr34 4x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf-...
Seite 111 11 BLENDE ECKE STIRN 11.3 Montage 4x Nr34 4x Nr37 Befestige die Rahmenteil mit den Senkkopfschrauben und Sperrzahnmuttern am Korpus. 2x Nr56 Verbinde die Eckblende mit dem Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 112 11 BLENDE ECKE STIRN 11.3 Montage 2x Nr32 Schraube die Linsenkopfschrauben in die Seitenwände und die Rückwand des Korpus. Ziehe die Schrauben nicht vollständig an, da der Abstand später notwendig ist, um den Zwischenboden einzubauen. Schiebe die Module zuletzt zusammen, sodass die Aussparung der Eckblende vernünftig an der Linsenkopfschraube anliegt.
Seite 113: Blende Ecke Hinten
12 BLENDE ECKE HINTEN Dekor 12.1 Verpackungseinheiten Hiefür benötigst du folgende Verpackungseinheiten: EP1-F0.5 Bezeichnung Teil-Nr. Anzahl Blende Brücke 22x86cm EA1-B-B8622 12.2 Montagekits Hiefür benötigst du folgende Montagekits: EP1-M.b3 Bezeichnung Teil-Nr. Anzahl Linsenkopf mit Bund M4x16mm Inbus VI-ZL-SLM416IZ Senkkopf M4x16mm Inbus VI-ZL-SSM416IZ Sperrzahnmutter M4 verzinkt VI-ZL-MM4SKZ...
Seite 114: Montage
12 BLENDE ECKE HINTEN 12.3 Montage Schau dir zunächst die Grafik an und überlege, auf welcher Seite die Blende montiert werden soll. Beachte, dass das Eckmodul um 90 Grad gedreht werden kann, wodurch sich die Position der Eckblenden ändert. 4x Nr34 4x Nr37 Befestige die Plattenteile und Distanzplatten mit den Senkkopf-...
Seite 115 12 BLENDE ECKE HINTEN 12.3 Montage 4x Nr34 4x Nr37 Befestige die Rahmenteil mit den Senkkopfschrauben und Sperrzahnmuttern am Korpus. 2x Nr56 Verbinde die Eckblende mit dem Korpus, indem du die Plattenteile von oben auf die Rahmenteile steckst. MT-AL-EA1-006...
Seite 116: Produktmasse
VII.PRODUKTMASSE MT-AL-EA1-006...
Seite 117: Einzelmodul
EINZELMODUL Blende 1/3 MT-AL-EA1-006...
Seite 118 EINZELMODUL 1.2 Blende 2/3 MT-AL-EA1-006...
Seite 119: Blende 3
EINZELMODUL 1.3 Blende 3/3 MT-AL-EA1-006...
Seite 120: Blende 1
EINZELMODUL 1.4 Blende 1/2 MT-AL-EA1-006...
Seite 121: Blende Kühlschrank
EINZELMODUL 1.5 Blende Kühlschrank 315-440 375-380 MT-AL-EA1-006...
Seite 122: Blende Kamado
EINZELMODUL 1.6 Blende Kamado 230-320 MT-AL-EA1-006...
Seite 123: Doppelmodul
2 DOPPELMODUL 2.1 Blende Slide-In 1200 1160 MT-AL-EA1-006...
Seite 124: Blende Drop-In
2 DOPPELMODUL 2.2 Blende Drop-In 1200 1160 MT-AL-EA1-006...
Seite 125: Sonstiges
3 SONSTIGES 3.1 Blende Brücke MT-AL-EA1-006...
Seite 126: Blende Ecke
3 SONSTIGES 3.2 Blende Ecke MT-AL-EA1-006...
Seite 127 SERVICE Hast du Fragen oder möchtest du uns etwas mitteilen? Wir helfen dir gerne und freuen uns auf deine Rückmeldung unter WWW.VIVANDIO.COM/KONTAKT...
Seite 128 WWW.VIVANDIO.COM ROC Lifestyle GmbH Berliner Allee 65 64295 Darmstadt...
