D
Herzlichen Glückwunsch Sie haben ein hochwertiges
Solarmodul erworben. Bitte lesen Sie die
Bedienungsanleitung vor der Montage und
Inbetriebnahme des Moduls vollständig durch und
achten Sie auf die Hinweise. Für Schäden, die durch
Nichtbeachtung der Bedienungsanleitung verursacht
werden übernehmen wir keine Haftung. Das
Solarmodul ist für den Einsatz im privaten Bereich
zum Laden von Akkus oder Direktantrieb (z.B.
Pumpen) konstruiert worden.
1. Lieferumfang:
1 St. Solarmodul 12V / 6W
1 St. 10m Verbindungsleitung mit Überladeschutz
2. Technische Daten:
Leistung des Solarmoduls:
Nennspannung des Solarmoduls:
Leerlaufspannung des Solarmoduls:
Nennstrom des Solarmoduls:
Abmessung des Solarmoduls:
3. Funktionsweise und Montage des
Solarmoduls
Ein Solarmodul wandelt auftreffendes Sonnenlicht in
elektrische Energie um. Mit dieser Energie können
z.B. Akkus geladen oder Geräte wie z.B. Gleich-
strompumpen betrieben werden. Die abgegebene
Leistung des Moduls ist abhängig von der Sonnen-
einstrahlung. Bei wolkenlosen Himmel und direkt
auftreffenden Sonnenstrahlen erreichen Sie die max.
Modulleistung. Stellen Sie deshalb das Modul mit der
Vorderseite (rot / braune Seite) in 45° Neigung
Richtung Süden. Das Modul kann durch eigene
Haltekonzepte montiert werden. Achten Sie dabei
daß die Sonneneinstrahlung während des Tages
nicht durch Büsche oder Bäume verhindert wird. Die
Sonne muß vollständig auf das Modul auftreffen bei
Teilabschaltung erhält man nur geringe
Modulleistungen. Bitte beachten Sie bei der
Aufstellung, daß das Solarmodul bruchempfindlich ist
und keiner mechanischen Belastung ausgestzt
werden darf. Ein beschädigtes Modul kann nicht
repariert werden, es muß umweltgerecht entsorgt
werden.
2
Seite 2

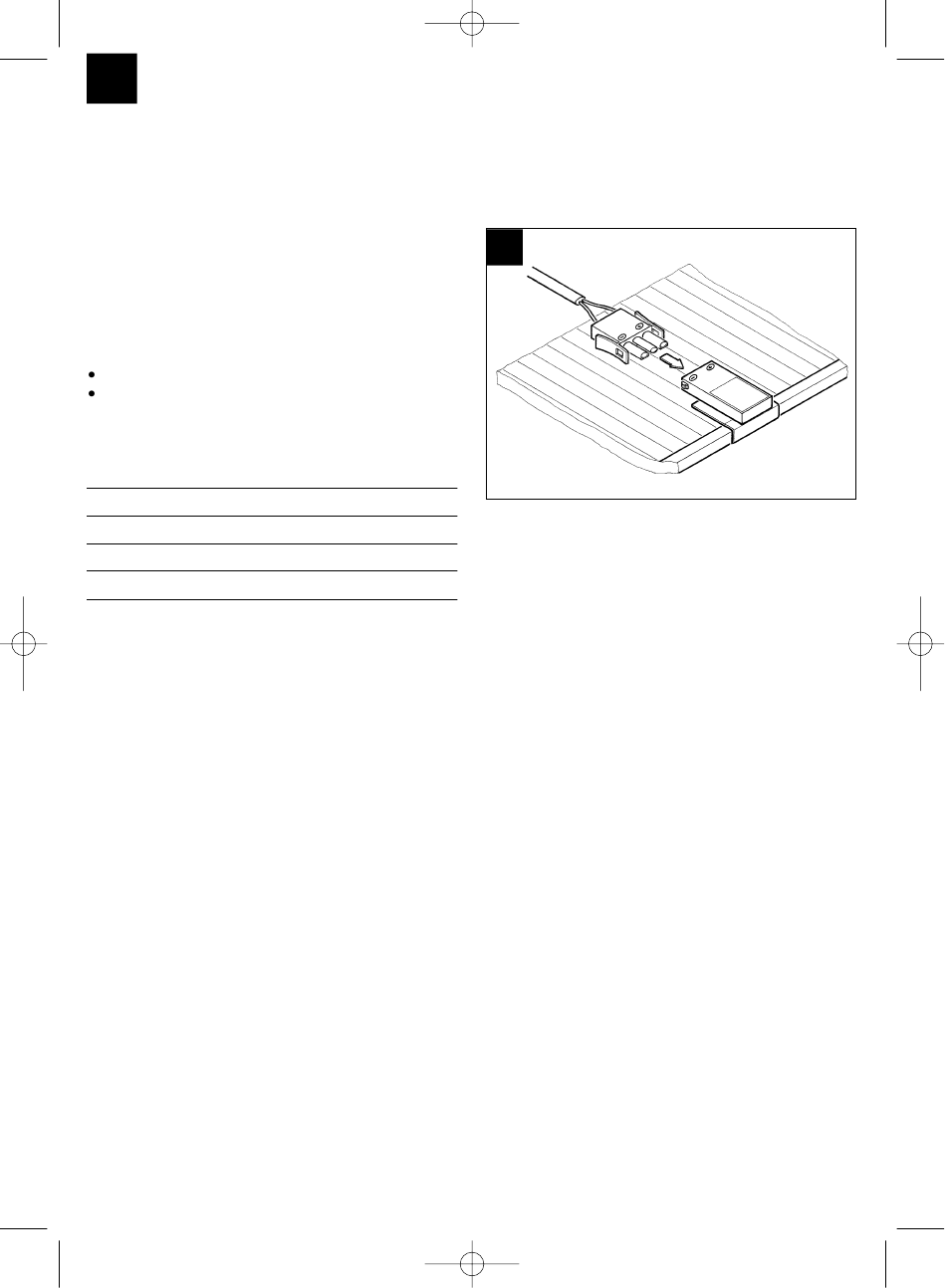

4. Elektrischer Anschluß
An der Rückseite des Moduls wird das beiliegende
Kabel angeschlossen. Der Stecker des
Anschlußkabels ist verpolungsgeschützt. Es darf bei
Einstecken keine Gewalt angewandt werden.
1
6W
14,5V
22,5V
5. Anschluß von Verbrauchern
390mA
Achten Sie bei der Auswahl Ihrer Geräte darauf, daß
45 x 31cm
diese für den direkten Anschluß an ein Solarmodul
geeignet sind. Hier ist besonders zu beachten, daß
das Solarmodul je nach Sonneneinstrahlung eine
Leerlaufspannung bis zu 22,5V und 14,5V bei einem
Gleichstrom bis 390mA abgeben kann. Es eignen
sich also nur Geräte, die bereits bei niedrigem Strom
anlaufen und einen entsprechenden
Betriebsspannugsbereich besitzen.
6. Laden von 12V Akkus
Das Anschlußkabel des Solarmoduls besitzt am
Ende einen Zigarettenanzünderstecker.
Das Solarmodul ist in der Lage Akkus über einen
entsprechenden Adapter (12 V
Zigarattenanzünderbuchse) mit einer Nennspannung
von 12V zu laden. Je nach Akkukapazität und
Entladetiefe richtet sich die Zeit für die Volladung des
Akkus. Das Modul kann effektiv bis zur Ladung eines
12V / 30 Ah Akkus eingesetzt werden.
Faustformel zur Berechnung der Ladezeit bei einem
25Ah Akkus:
1,1 = fester Ladefaktor
Zeit = 1,1 x (Ah des Akkus / Strom des Moduls)
Zeit = 1,1 x (25 Ah / 0,39 A)
Zeit = 70,5 Stunden
