Anleitung SO 12-M
D
Herzlichen Glückwunsch Sie haben ein hochwertiges
Solarmodul erworben. Bitte lesen Sie die
Bedienungsanleitung vor der Montage und
Inbetriebnahme des Moduls vollständig durch und
achten Sie auf die Hinweise. Für Schäden, die durch
Nichtbeachtung der Bedienungsanleitung verursacht
werden übernehmen wir keine Haftung. Das
Solarmodul ist für den Einsatz im privaten Bereich
zum Laden von Akkus oder Direktantrieb (z.B.
Pumpen) konstruiert worden.
1. Lieferumfang:
1 St. Solarmodul 12V / 12W
1 St. 10m Verbindungsleitung mit Überladeschutz

2. Technische Daten:

Leistung des Solarmoduls:
Nennspannung des Solarmoduls:
Leerlaufspannung des Solarmoduls:
Nennstrom des Solarmoduls:
Abmessung des Solarmoduls:
3. Funktionsweise und Montage des
Solarmoduls
Ein Solarmodul wandelt auftreffendes Sonnenlicht in
elektrische Energie um. Mit dieser Energie können
z.B. Akkus geladen oder Geräte wie z.B.
Gleichstrompumpen betrieben werden. Die
abgegebene Leistung des Moduls ist abhängig von
der Sonneneinstrahlung. Bei wolkenlosen Himmel
und direkt auftreffenden Sonnenstrahlen erreichen
Sie die max. Modulleistung. Stellen Sie deshalb das
Modul mit der Vorderseite (rot / braune Seite) in 45°
Neigung Richtung Süden. Das Modul kann durch
eigene Haltekonzepte montiert werden. Achten Sie
dabei daß die Sonneneinstrahlung während des
Tages nicht durch Büsche oder Bäume verhindert
wird. Die Sonne muß vollständig auf das Modul
auftreffen bei Teilabschaltung erhält man nur geringe
Modulleistungen. Bitte beachten Sie bei der
Aufstellung, daß das Solarmodul bruchempfindlich ist
und keiner mechanischen Belastung ausgestzt
werden darf. Ein beschädigtes Modul kann nicht
repariert werden, es muß umweltgerecht entsorgt
werden.
2
07.11.2001 15:19 Uhr
12W
14,5V
22,5V
780mA
90 x 31cm
Seite 2

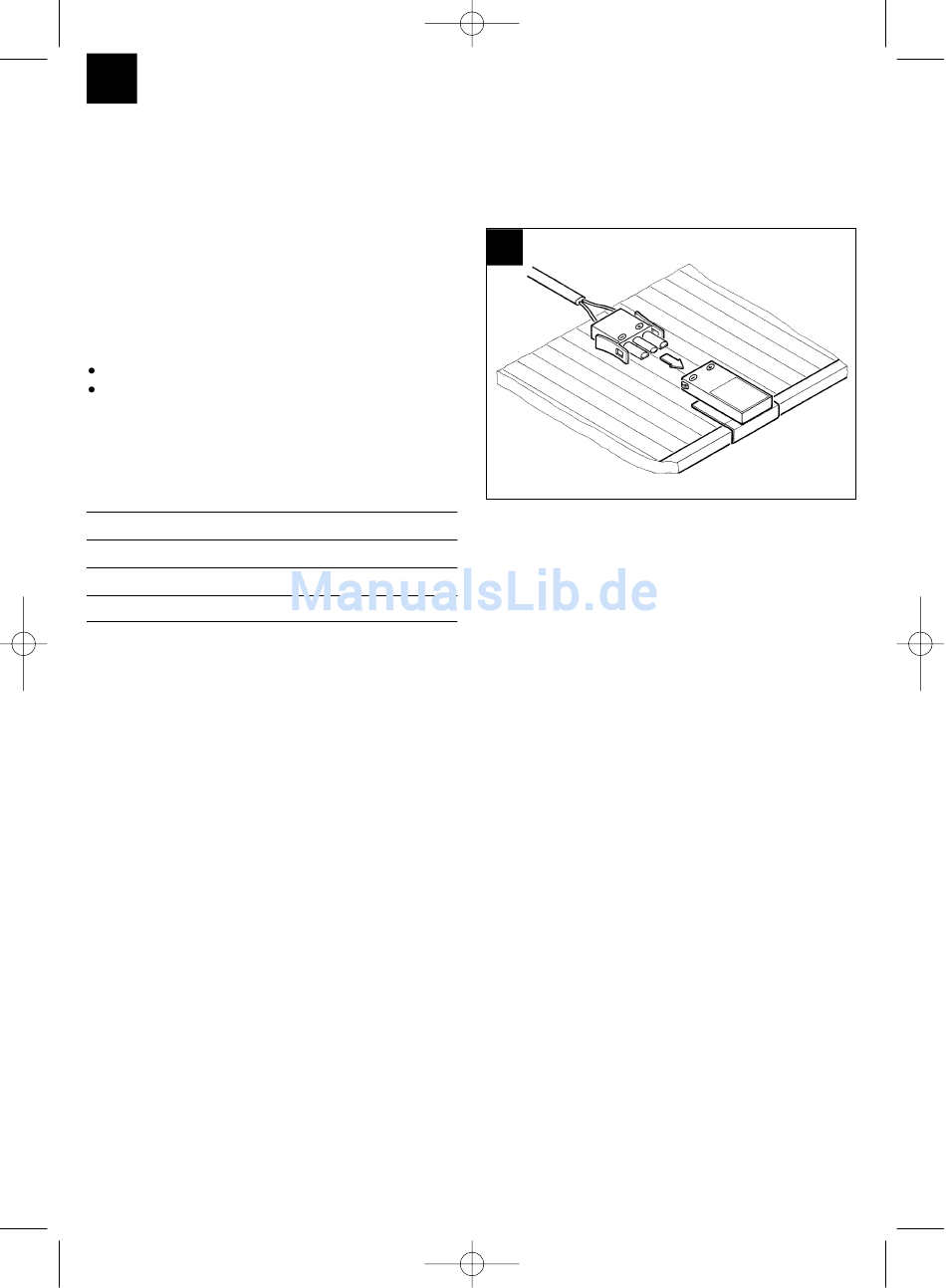

4. Elektrischer Anschluß
An der Rückseite des Moduls wird das beiliegende
Kabel angeschlossen. Der Stecker des
Anschlußkabels ist verpolungsgeschützt. Es darf bei
Einstecken keine Gewalt angewandt werden.
1
5. Anschluß von Verbrauchern
Achten Sie bei der Auswahl Ihrer Geräte darauf, daß
diese für den direkten Anschluß an ein Solarmodul
geeignet sind. Hier ist besonders zu beachten, daß
das Solarmodul je nach Sonneneinstrahlung eine
Leerlaufspannung bis zu 22,5V und 14,5V bei einem
Gleichstrom bis 780mA abgeben kann. Es eignen
sich also nur Geräte, die bereits bei niedrigem Strom
anlaufen und einen entsprechenden
Betriebsspannugsbereich besitzen.
6. Laden von 12V Akkus
Das Anschlußkabel des Solarmoduls besitzt am
Ende einen Zigarettenanzünderstecker.
Das Solarmodul ist in der Lage Akkus über einen
entsprechenden Adapter (12 V
Zigarattenanzünderbuchse) mit einer Nennspannung
von 12V zu laden. Je nach Akkukapazität und
Entladetiefe richtet sich die Zeit für die Volladung des
Akkus. Das Modul kann effektiv bis zur Ladung eines
12V / 50Ah Akkus eingesetzt werden.
Faustformel zur Berechnung der Ladezeit bei einem
25Ah Akkus:
1,1 = fester Ladefaktor
Zeit = 1,1 x (Ah des Akkus / Strom des Moduls)
Zeit = 1,1 x (25 Ah / 0,78 A)
Zeit = 35 Stunden
