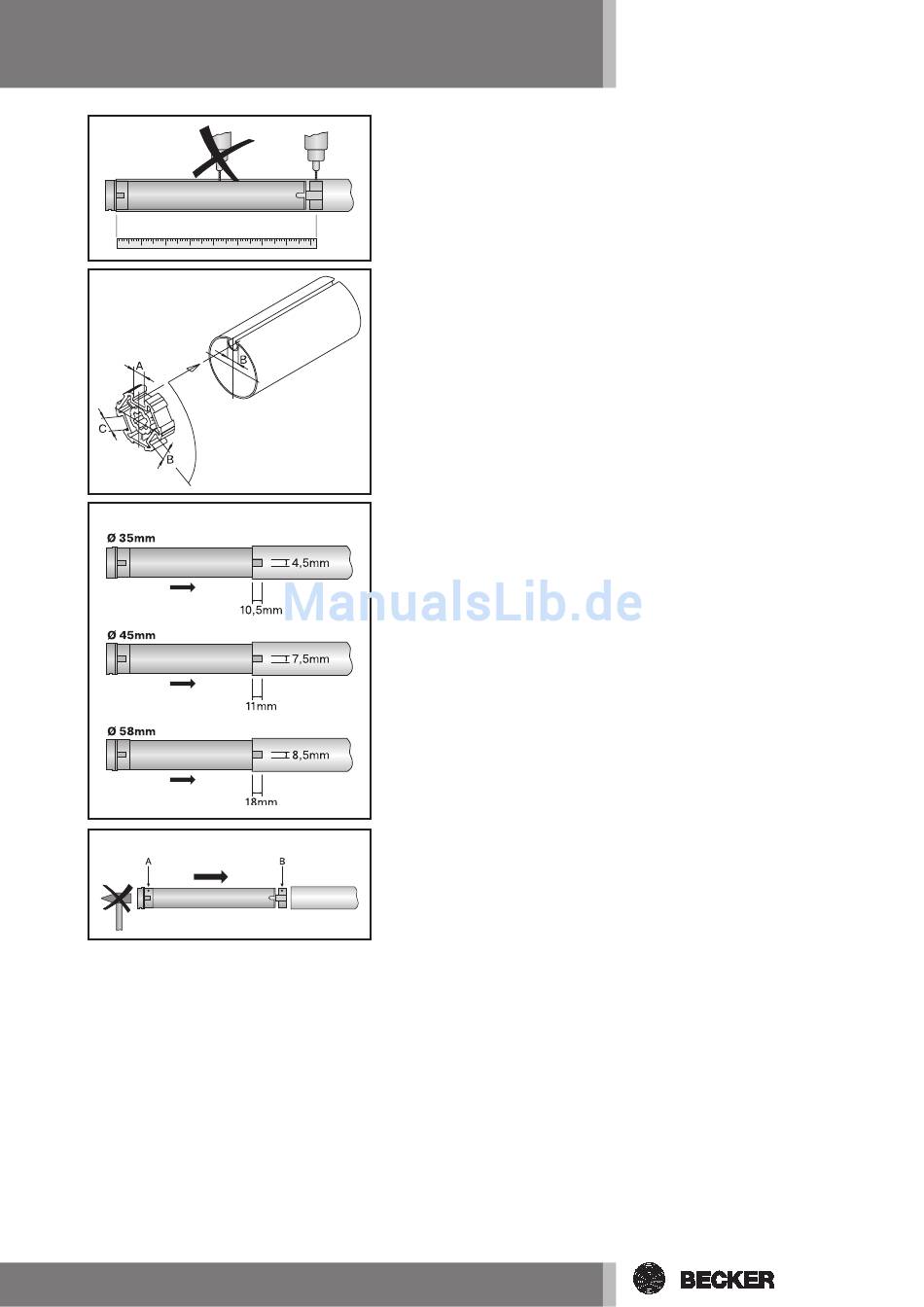

3. Vor dem Einbau in die Welle, das Maß vom Wellenende bis zur Mitte des
Mitnehmers abnehmen und auf der Welle anzeichnen (Abb. 4).
• Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich
bei einigen Mitnehmern durch Drehen des Mitnehmers in eine andere
Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschie-
dene Maße und ermöglichen Ihnen einen passgenauen Einbau des An-
triebes (Abb. 5).
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken
des Laufringes mit in die Welle geschoben werden kann. Der Nocken des
Laufringes darf zur Welle kein Spiel haben (Abb. 6).
Bei Ringen ohne Mitnahmenocken, die zur Adaption auf den Laufring ge-
steckt werden, müssen durch eine Blechschraube 4,8 x 10 mm mit der
Wickelwelle verbunden werden.
4. Montieren Sie den Antrieb mit entsprechendem Laufring (A) und Mit-
nehmer (B). Schieben Sie den Antrieb mit dem vormontierten Laufring
und Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz
des Laufringes und des Mitnehmers in der Welle. (Abb. 7)
