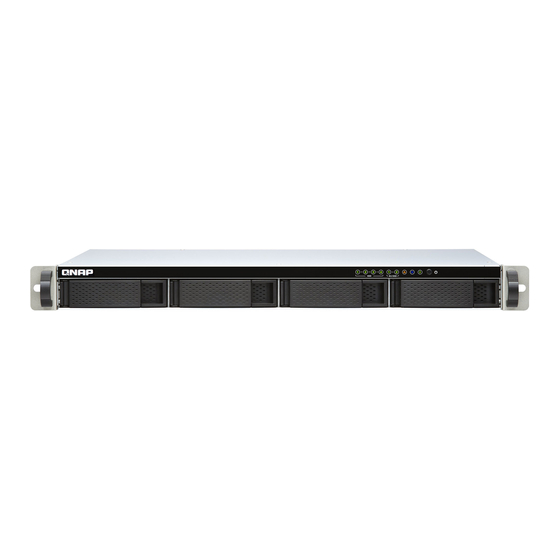

- Seite 1 TS-451DeU Benutzerhandbuch Dokumentversion: 1 01/06/2020...
- Seite 2 TS-451DeU Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-451DeU........................... 4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 6 Vorderseite............................... 6 Rückseite..............................7 Systemplatine............................8 Laufwerksnummerierung.......................... 8 Installationsanforderungen........................... 9 Sicherheitsinformationen..........................9 Das NAS einrichten............................
- Seite 3 7. Hinweise Eingeschränkte Garantie..........................41 Haftungsausschluss............................41 GNU Public License............................41 CE-Hinweis..............................49 FCC-Hinweis...............................49 VCCI-Hinweis..............................50 BSMI-Hinweis............................. 50 SJ/T 11364-2006............................50...
- Seite 4 TS-451DeU Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP TS-451DeU NAS und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
- Seite 5 über zwei M.2 2280 SATA 6 Gbit/s SSD Steckplätze und bietet vier Hot-Swap-fähige SATA 6 Gbit/s Laufwerkseinschübe, um sowohl Festplattenlaufwerke als auch Solid-State-Drives zu unterstützen. Das TS-451DeU ist zudem mit zwei USB 2.0 Ports und zwei USB 3.2 Gen 1 Ports ausgestattet. Technische Daten – Hardware Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen.
- Seite 6 RAIL-B02 Anmerkung Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie bei einem autorisierten Händler oder unter http://shop.qnap.com. Sonstige Netzteil 100W, 100-240 V AC, 50/60 Hz Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh) Geräuschpegel...
- Seite 7 TS-451DeU Benutzerhandbuch Komponente TS-451DeU-2G Lüfter System: 3 x 40 mm, 12V DC Lüfter Betriebstemperatur 0˚C bis 40˚C (32˚F bis 104˚F) Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) Sicherheitssperre Kensington-Sicherheitsschloss Lieferumfang Komponente Anzahl TS-451DeU...
- Seite 8 TS-451DeU Benutzerhandbuch Komponente Komponente M.2-SSD-LEDs Status-LED LAN-LED Netzschalter Rückseite Komponente Komponente Reset-Taste Kensington-Sicherheitsschloss USB 2.0 Typ-A Ports Anschluss für Netzkabel USB 3.2 Gen 1 Typ-A Ports Systemlüfter 2,5 Gigabit-Ethernet-Ports Produktübersicht...
- Seite 9 TS-451DeU Benutzerhandbuch Systemplatine Anmerkung Abbildung ohne Gehäuseabdeckung. Komponente Komponente Speichersteckplatz 2 M.2-SSD-Steckplatz 1 Speichersteckplatz 1 M.2-SSD-Steckplatz 2 Laufwerksnummerierung Produktübersicht...
- Seite 10 TS-451DeU Benutzerhandbuch Installationsanforderungen Kategorie Komponente Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist Hardware und Peripheriegeräte...
- Seite 11 TS-451DeU Benutzerhandbuch Systembatterie • Um eine mögliche Explosion der Batterie zu vermeiden, die zu Verletzungen oder Schäden an Komponenten führt, stellen Sie sicher, dass Sie die vorhandene Batterie durch eine Batterie des gleichen Typs ersetzen. • Entsorgen Sie gebrauchte Batterien richtig gemäß den örtlichen Vorschriften oder den Anweisungen des Batterieherstellers.
- Seite 12 TS-451DeU Benutzerhandbuch Produktübersicht...
- Seite 13 TS-451DeU Benutzerhandbuch 3. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen, Handles und zum Hinzufügen von Erweiterungskarten. Entfernen der Gehäuseabdeckung Warnung •...
- Seite 14 TS-451DeU Benutzerhandbuch b. Schieben Sie die Abdeckung zurück. c. Heben Sie die Abdeckung des NAS nach oben. Anbringen der Gehäuseabdeckung Warnung • Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern. Installation und Konfiguration...
- Seite 15 TS-451DeU Benutzerhandbuch • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Setzen Sie die Abdeckung auf das NAS. 2. Schieben Sie die Abdeckung nach vorn. 3. Ziehen Sie die Schrauben an. 4. Schließen Sie alle Kabel und externen Komponenten wieder an.
- Seite 16 TS-451DeU Benutzerhandbuch 6. Schalten Sie das NAS ein. Laufwerkinstallation Das TS-451DeU ist kompatibel mit 3,5-Zoll und 2,5-Zoll Festplatten, 2,5-Zoll Solid-State-Drives und M.2- Solid-State-Drives. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
- Seite 17 TS-451DeU Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an.
- Seite 18 Sperren Sie den Einsatz. 5. Schalten Sie das NAS ein. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
- Seite 19 TS-451DeU Benutzerhandbuch 2. Entfernen Sie den Laufwerkseinsatz. a. Ziehen Sie den Griff des Laufwerkeinsatzes heraus. b. Ziehen Sie den Einsatz heraus. 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
- Seite 20 TS-451DeU Benutzerhandbuch 4. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Schieben Sie den Einsatz in den Laufwerkschacht ein. c. Drücken Sie den Griff. d. Sperren Sie den Einsatz. Installation und Konfiguration...
- Seite 21 TS-451DeU Benutzerhandbuch 5. Schalten Sie das NAS ein. M.2-Solid-State-Drives installieren Das TS-451DeU verfügt über zwei M.2 SATA 6 Gbit/s SSD Steckplätze auf der Systemplatine. Eine Liste kompatibler M.2-SSDs finden Sie unter http://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
- Seite 22 TS-451DeU Benutzerhandbuch 1. Schalten Sie das NAS aus. 2. Ziehen Sie das Netzkabel aus der Steckdose. 3. Stecken Sie alle Kabel und sonstige externe Komponenten ab. 4. Entfernen Sie die Gehäuseabdeckung. Weitere Informationen finden Sie unter Entfernen der Gehäuseabdeckung. 5. Es empfiehlt sich, einen Kühlkörper auf dem M.2-SSD-Controller zu installieren.
- Seite 23 TS-451DeU Benutzerhandbuch 6. Installieren Sie die M.2 SSD. a. Ziehen Sie den Steckbolzen heraus. b. Setzen Sie die M.2 SSD ein. Installation und Konfiguration...
- Seite 24 TS-451DeU Benutzerhandbuch c. Setzen Sie den Steckbolzen ein, um das Laufwerk zu befestigen. 7. Platzieren Sie das NAS in normaler Position. 8. Bringen Sie die Gehäuseabdeckung wieder an. Weitere Informationen finden Sie unter Anbringen der Gehäuseabdeckung. 9. Schließen Sie alle Kabel und externen Komponenten wieder an.
- Seite 25 TS-451DeU Benutzerhandbuch Speichermodule ersetzen Das TS-451DeU verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren der Speichermodule erhöhen. Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.
- Seite 26 TS-451DeU Benutzerhandbuch b. Vergewissern Sie sich, dass das Modul sich nach oben geneigt hat und vollständig entriegelt ist. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen. c. Halten Sie das Modul an den Rändern.
- Seite 27 Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardware-Informationen. c. Überprüfen Sie den Wert für Gesamtspeicher. USB-Erweiterungsgeräte anschließen Das TS-451DeU unterstützt USB-Erweiterungseinheiten. Für Einzelheiten siehe Tabelle unten. Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben. Weitere Informationen finden Sie unter https://shop.qnap.com/.
- Seite 28 • USB 3.2 Gen 2 Typ-A auf Typ- 2 Typ-C Schnittstelle C Kabel • Unterstützt SATA • RAIL-B02 Das TS-451DeU unterstützt maximal den Anschluss von zwei USB Erweiterungsgeräten. Sie können eine der folgenden Konfigurationen verwenden: Erweiterungseinheit Typ Anzahl unterstützter Einheiten TR-004 TL-R1200C-RP 1.
- Seite 29 TS-451DeU Benutzerhandbuch 2. Installieren Sie einen Griff an einer Winkelhalterung. a. Richten Sie die Öffnungen am Griff an den beiden runden Schraubenlöchern an der Winkelhalterung aus. b. Schrauben Sie die Schrauben an, um den Griff an der Winkelhalterung zu befestigen.
- Seite 30 Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Informationen zur Installation finden Sie im Schienenset-Paket. QTS Installation Das TS-451DeU verwendet das QNAP QTS Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Beschreibung...
- Seite 31 7. Klicken Sie auf Weiter. 8. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 9. Klicken Sie auf Weiter. 10. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
- Seite 32 1. Schalten Sie das NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.
- Seite 33 TS-451DeU Benutzerhandbuch 13. Wählen Sie IP-Adresse automatisch beziehen (DHCP). 14. Klicken Sie auf Weiter. 15. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten. 16. Klicken Sie auf Weiter. 17. Überprüfen Sie die Einstellungen.
- Seite 34 TS-451DeU Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.
- Seite 35 TS-451DeU Benutzerhandbuch Aktion Benutzeraktion Ergebnis Erweiterte Taste 15 Sekunden Die werkseitigen Standardeinstellungen werden Systemrücksetzung lang gedrückt halten. wiederhergestellt. • Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her. LEDs LEDs zeigen den Systemstatus und zugehörige Informationen an, wenn das Gerät eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk korrekt installiert ist und wenn das Gerät an das Netzwerk oder an einen Host angeschlossen ist.
- Seite 36 TS-451DeU Benutzerhandbuch Status Beschreibung Systemstatus Blinkt abwechselnd alle 0,5 • Das Laufwerk wird formatiert. Sekunden grün und rot • Das Gerät wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.
- Seite 37 Es ist ein Lese-/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Es wird auf Daten zugegriffen. Grün Es kann auf das Laufwerk zugegriffen werden. Kein Laufwerk erkannt. Blau Ein externes QNAP USB-Speichergerät ist mit einem USB- Erweiterungsein Port verbunden. heit Kein externes USB-Speichergerät verbunden. Audioalarm Dauer Frequenz...
- Seite 38 TS-451DeU Benutzerhandbuch Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus.
- Seite 39 TS-451DeU Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen Wenn das NAS während der QTS Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.
- Seite 40 Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 Nein Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com Problemlösung...
- Seite 41 Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP NAS-Betriebssystem Glossar...
- Seite 42 Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
- Seite 43 TS-451DeU Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Seite 44 TS-451DeU Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Seite 45 TS-451DeU Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Seite 46 TS-451DeU Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Seite 47 TS-451DeU Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Seite 48 TS-451DeU Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Seite 49 TS-451DeU Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Seite 50 Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.
- Seite 51 TS-451DeU Benutzerhandbuch VCCI-Hinweis この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波 妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがありま す。 VCCI–A BSMI-Hinweis 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在 這種情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装...
- Seite 52 TS-451DeU Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
