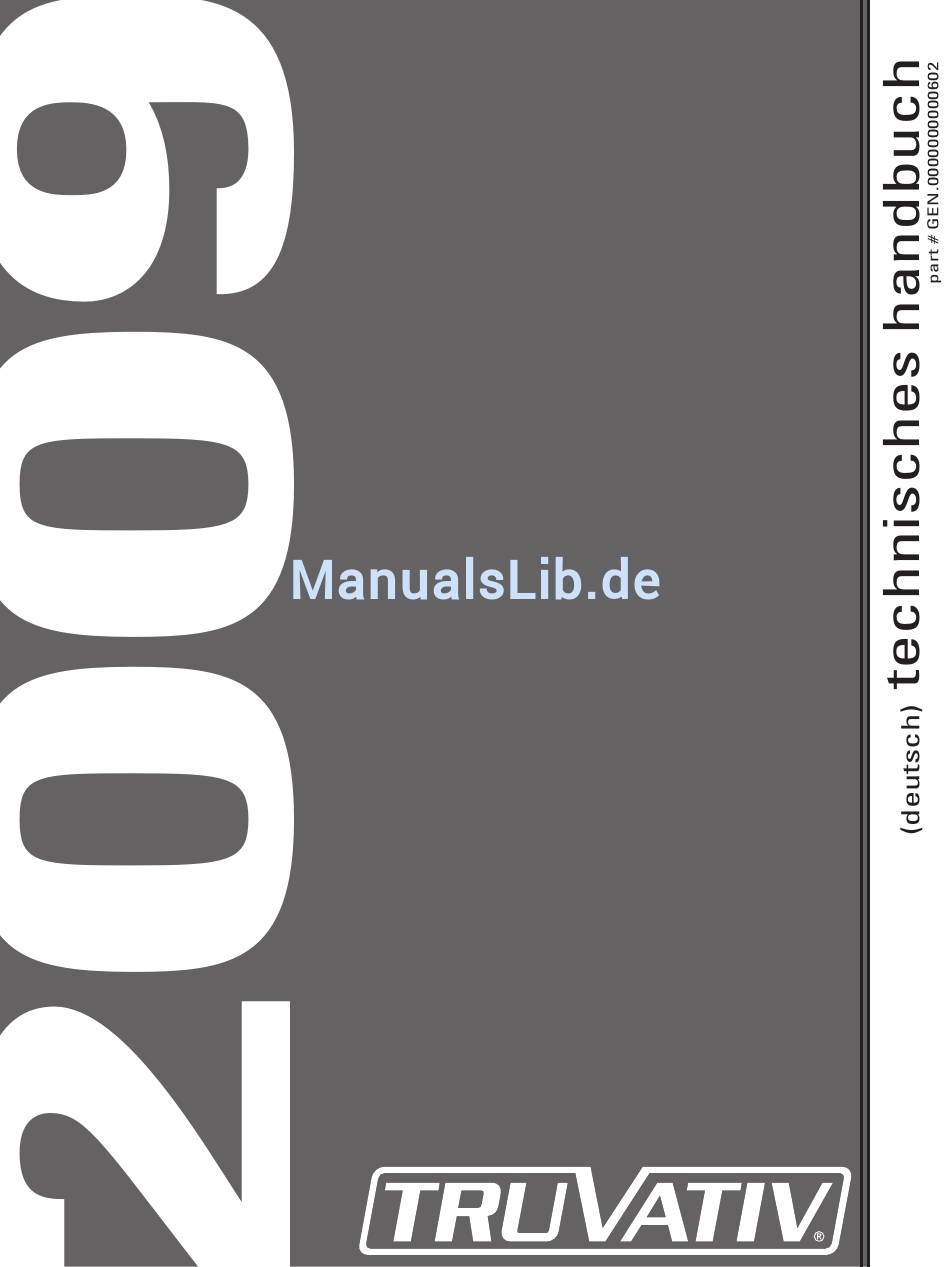

Inhaltszusammenfassung für SRAM TRUTATIV 2009
- Seite 2 · Schäden, die von Fremdbauteilen verursacht werden, sind von der Gewährleistung ausgeschlossen. · Schäden infolge der Verwendung von Teilen, die nicht kompatibel oder geeignet sind bzw. nicht von SRAM für die Verwendung mit SRAM-Komponenten autorisiert wurden, sind von der Gewährleistung ausgeschlossen.
- Seite 3 2009 Technisches Handbuch...
-
Seite 4: Erforderliches Werkzeug
Fahrradmechaniker vornehmen zu lassen. Truvativ-Lenker und Vorbauten sind für die Verwendung mit Komponenten von Truvativ und SRAM optimiert. Wenn Sie die Teile mit Komponenten kombinieren, die nicht von Truvativ oder SRAM stammen, kann die optimale Leistung Ihres Systems nicht gewährleistet werden. - Seite 5 MTB-LENKER UND VORBAUTEN Wählen Sie die Breite für Ihren Lenker. Bei Bedarf können Sie den Lenker auf beiden Seiten ablängen. : Entfernen Sie vor dem Kürzen die Lenkerendstopfen. Kürzen Sie den Lenker nicht WICHTIG über die Schnittmarkierungen auf dem Lenker hinaus. : Verwenden Sie die Schnittmarkierungen, um die gewünschte Breite TANDARD ENKER...
- Seite 6 WARNUNG - SRAM X.0- und X.9-SCHALTHEBEL MIT TRUVATIV-CARBON- LENKERN Aufgrund der speziellen Auslegung der Klemmbefestigung der SRAM X.0- und X.9- Schalthebel darf das Drehmoment bei der Montage an Truvativ-Carbon-Lenkern 3 N·m nicht übersteigen. Sie müssen vor der Montage auf die Kontaktfläche des Lenkers und der Schalt- und Bremshebelbefestigungen ein wenig Friktionspaste auftragen.
- Seite 7 MTB-LENKER UND VORBAUTEN W A R T U N G Reinigen Sie den Vorbau und Lenker nur mit Wasser und milder Seife. Überprüfen Sie regelmäßig die Anzugsmomente. Fahren Sie nicht mit losem Vorbau/ Lenker. Überprüfen Sie die Komponenten regelmäßig auf Anzeichen von Beschädigungen oder Materialermüdung.
- Seite 8 Komponenten zu gewährleisten und maximalen Fahrspaß zu erzielen. Die Kurbelgar- nituren und Innenlager von Truvativ wurden für den Betrieb als Einheit ausgelegt. Im Hinblick auf eine optimale Leistung sollten sie mit Komponenten von Truvativ und SRAM verwendet werden.. W E R K Z E U G E U N D M A T E R I A L ·...
- Seite 9 GIGA X PIPE INNENLAGER UND KURBELGARNITUREN Falls er nicht bereits montiert ist, bereiten Sie den Abzieher wie gezeigt vor. Fetten Sie die in der Abbildung gezeigten Oberflächen. Drehen Sie mit einem 16 mm Inbusschlüssel den Abzieher ein, und ziehen Sie ihn mit 12 bis 15 N m fest. E I N B A U Schrauben Sie die Innenlagerschale auf der Antriebsseite in den Rahmen, bis sie (oder das Distanzstück) bündig mit dem Tretlagergehäuse abschließt.
- Seite 10 GIGA X PIPE INNENLAGER UND KURBELGARNITUREN Schieben Sie die linke Kurbel auf die Vielzahnwelle und schrauben Sie sie mit einem 8 mm Inbusschlüssel mit 48 bis 54 N m fest. Prüfen Sie die Baugruppe auf Spiel, indem Sie die Kurbeln vom Rahmen weg ziehen und wieder zurück drücken.
- Seite 11 GIGA X PIPE INNENLAGER UND KURBELGARNITUREN...
- Seite 12 HAMMERSCHMIDT E I N F Ü H R U N G Nie wieder umständliche Kettenblattwechsel. Der automatische Frontantrieb macht’s möglich! Willkommen bei HammerSchmidt! HammerSchmidt ist ein automatischer Frontantrieb, der extrem schnelle und geschmeidige Gangwechsel für vorne ermöglicht. Er bietet Ihnen die Sicherheit eines Einfach-Kettenblatts mit dem Übersetzungsumfang von zwei Kettenblättern.
- Seite 13 HAMMERSCHMIDT E R F O R D E R L I C H E S W E R K Z E U G F R A M E C O M P A T I B I L I T Y C H E C K Das HammerSchmidt ist für Rahmen mit ISCG 03- oder ISCG 05-Kettenführungsaufnahmen und Tretlagergehäuse mit 68, 73 oder 83 mm Breite vorgesehen.
- Seite 14 HAMMERSCHMIDT WICHTIG In den folgenden Abschnitten zur Vorbereitung des Rahmens werden permanente und nicht rückgängig machbare Veränderungen an Ihrem Rahmen beschrieben, die mechanische Fachkenntnisse und Spezialwerkzeuge erfordern. Es wird empfohlen, diese Arbeiten von einem Zweiradmechaniker durchführen zu lassen. Wenn Sie diese Arbeiten selbst ausführen möchten, müssen Sie diese Anleitung lesen und verstehen und über Erfahrung im Umgang mit den benötigten Werkzeugen verfügen, bevor Sie mit der Arbeit am Rahmen beginnen.
- Seite 15 HAMMERSCHMIDT versetzt sind, müssen Sie vor dem Fräsen diesen Versatz bestimmen, um entsprechende Distanzstücke in den Fräser einzusetzen. Messen Sie mit dem Tiefenmesser des Messschiebers die Tiefe aller drei Aufnahmen. Notieren Sie sich die größte der drei Zahlen: dies ist der Versatz. Suchen Sie in der folgenden Tabelle nach Ihrem Versatz und wählen Sie das oder die mit dem Truvativ ISCG-Fräser gelieferten Distanzstücke.
- Seite 16 HAMMERSCHMIDT Das HammerSchmidt-Innenlager muss in einer bestimmten Reihenfolge eingebaut werden: A. Schrauben Sie die Innenlager-Baugruppe für die Antriebsseite mit dem Truvativ ISIS-Einbauwerkzeug für Innenlager (oder gleichwertig) in den Rahmen. Die Innenlager- Baugruppe für die Antriebsseite hat ein Linksgewinde. Drehen Sie es daher gegen den Uhrzeigersinn, um es zu montieren, und ziehen Sie es mit 34 bis 41 N·m fest.
- Seite 17 HAMMERSCHMIDT C. Ziehen Sie bei Bedarf die Gummidichtung von der Tragteller-Baugruppe ab, um an die Montagebohrungen zu gelangen. Platzieren Sie das bzw. die ISCG-Distanzstücke auf der Rückseite der Tragteller-Baugruppe, und richten Sie die Montagebohrungen aufeinander aus. Führen Sie die drei Montageschrauben durch die Tragteller-Baugruppe und das bzw.
- Seite 18 HAMMERSCHMIDT H A M M E R S C H M I D T - S C H A L T H E B E L V O R N M O N T I E R E N A. Montieren Sie Ihren HammerSchmidt-Schalthebel an der gewünschten Position auf dem Lenker.
- Seite 19 K E T T E M O N T I E R E N U N D K E T T E N F Ü H R U N G E I N S T E L L E N Kürzen Sie entsprechend der Montageanleitung eine SRAM-Kette, und Stellen Sie die Position der Kettenführung mit einem 3-mm-Inbusschlüssel nach Bedarf ein.
- Seite 20 Der gesamte Inhalt dieses Katalogs, einschließlich, jedoch nicht beschränkt auf Text, Grafiken oder Bilder ist als Sammelwerk durch die Urheberrechtsgesetze der USA und von anderen Ländern geschützt und verbleibt im Eigentum von SRAM Corporation. Copyright 2007, SRAM Corporation. ALLE RECHTE VORBEHALTEN. Jegliche sonstige Verwendung, einschließlich, jedoch nicht beschränkt auf die Reproduktion, Weitergabe, Anzeige oder Übertragung des Inhalts dieses Katalogs ist streng untersagt.
- Seite 22 SRAM corporation SRAM europe SRAM taiwan 1333 n. kingsbury st., 4th fl basicweg 12-d no. 1598-8 chung sahn rd chicago, il 60622 3821 br amersfoort shen kang hsiang, taichung phone +1-312-664-8800 the netherlands county 429 Taiwan R.O.C.
