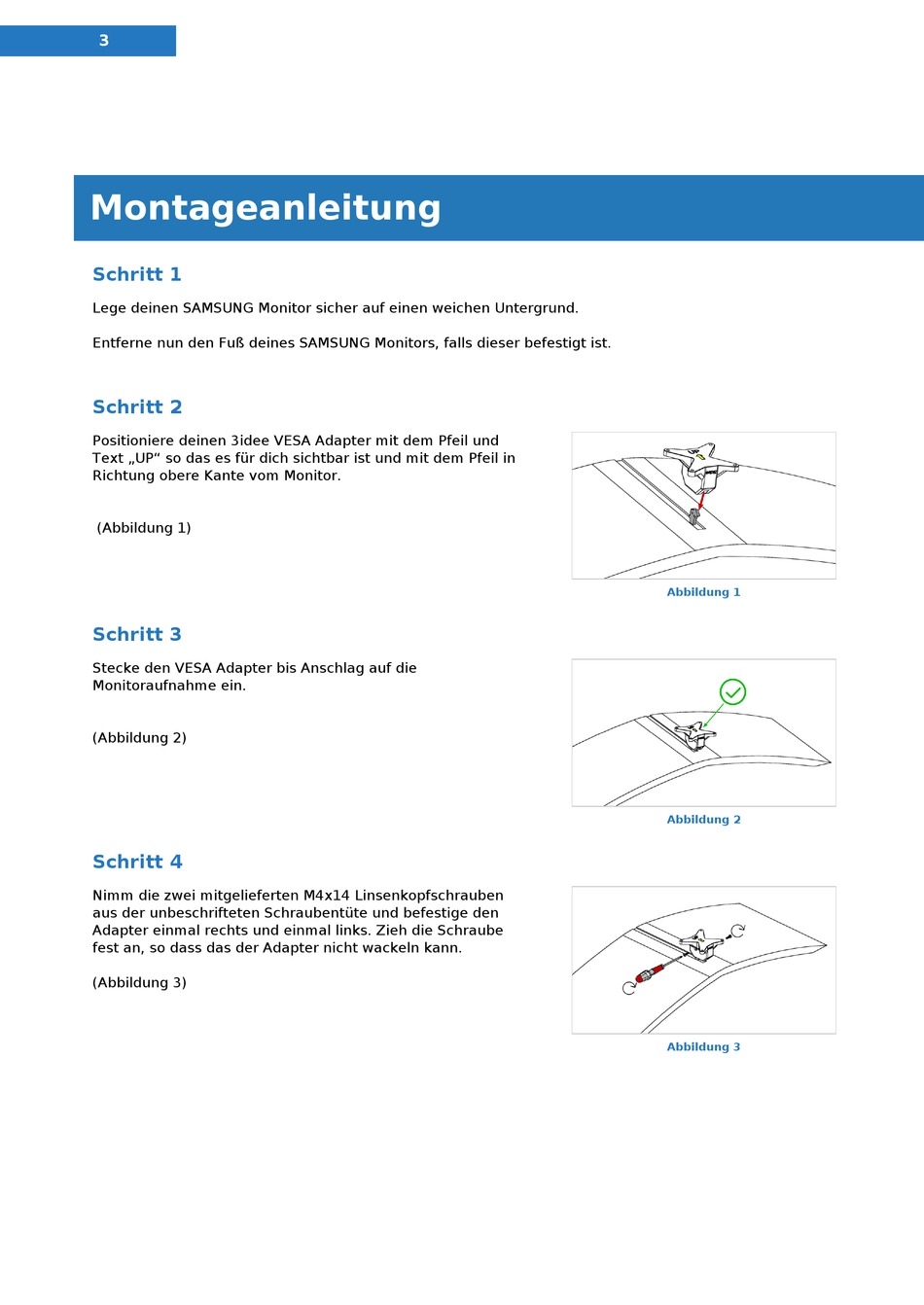

Montageanleitung
Montageanleitung
Schritt 1
Lege deinen SAMSUNG Monitor sicher auf einen weichen Untergrund.
Entferne nun den Fuß deines SAMSUNG Monitors, falls dieser befestigt ist.
Schritt 2
Positioniere deinen 3idee VESA Adapter mit dem Pfeil und
Text „UP" so das es für dich sichtbar ist und mit dem Pfeil in
Richtung obere Kante vom Monitor.
(Abbildung 1)
Schritt 3
Stecke den VESA Adapter bis Anschlag auf die
Monitoraufnahme ein.
(Abbildung 2)
Schritt 4
Nimm die zwei mitgelieferten M4x14 Linsenkopfschrauben
aus der unbeschrifteten Schraubentüte und befestige den
Adapter einmal rechts und einmal links. Zieh die Schraube
fest an, so dass das der Adapter nicht wackeln kann.
(Abbildung 3)
Abbildung 1
Abbildung 2
Abbildung 3
