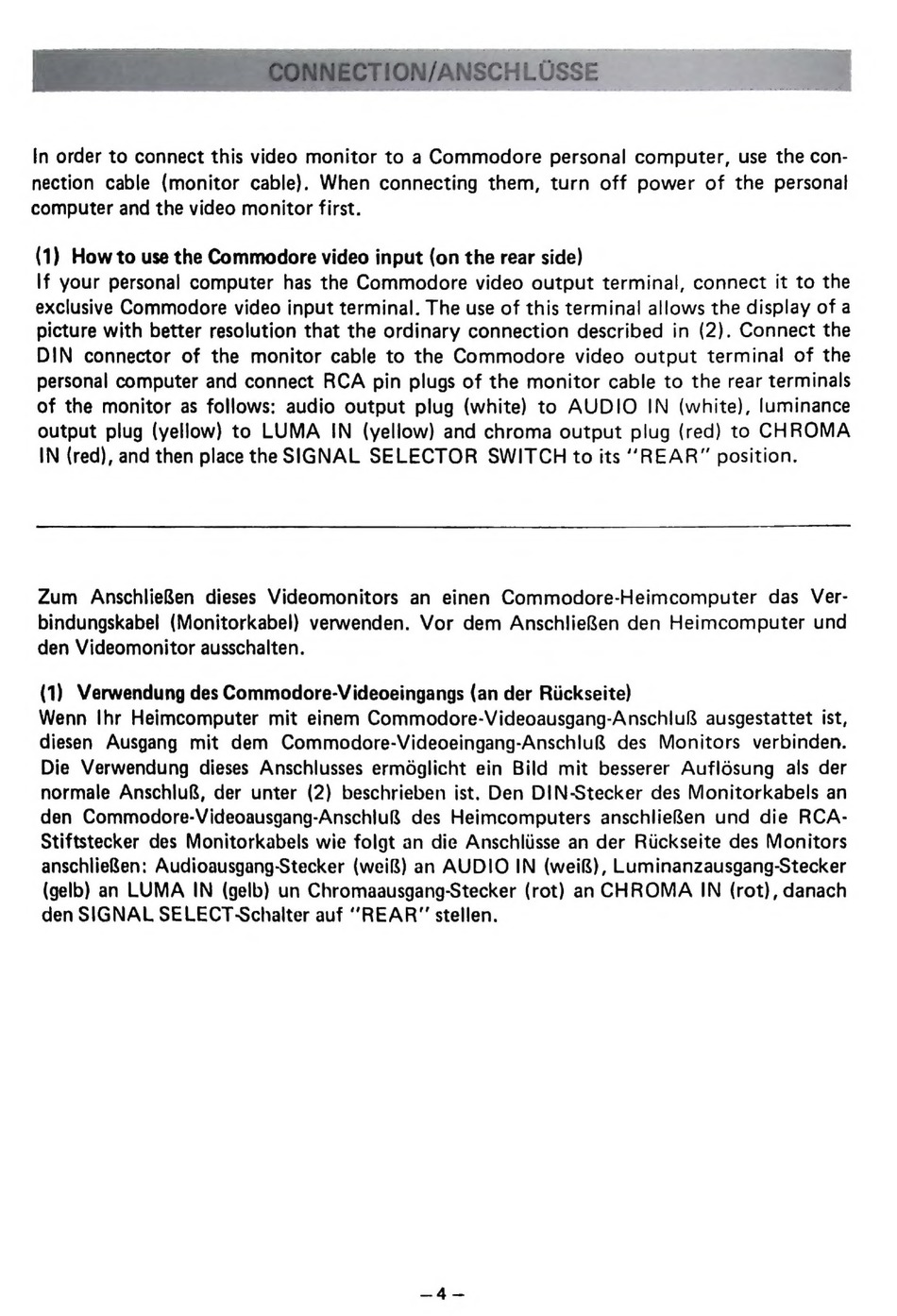

In order to connect this video monitor to a Commodore
personal computer, use the con-
nection cable (monitor cable). When connecting them, turn off power of the personal
computer and the video monitor first.
(1) How to use the Commodore video input (on the rear side)
If your personal computer has the Commodore video output terminal, connect it to the
exclusive Commodore video input terminal. The use of this terminal allows the display of a
picture with better resolution that the ordinary connection described in (2). Connect the
DIN connector of the monitor cable to the Commodore
video output terminal of the
personal computer and connect RCA pin plugs of the monitor cable to the rear terminals
of the monitor as follows: audio output plug (white) to AUDIO
IN (white), Iuminance
output plug (yellow) to LUMA
IN (yellow) and chroma output plug (red) t0 CHROMA
IN (red), and then place the SIGNAL SELECTOR
SWITCH to its "REAR" position.
Zum
Anschließen dieses Videomonitors
an einen Commodore-Heimcomputer
das Ver-
bindungskabel (Monitorkabel) verwenden. Vor dem Anschließen den Heimcomputer und
den Videomonitor ausschalten.
(1) Verwendung des Commodore-Videoeingangs (an der Rückseite)
Wenn Ihr Heimcomputer mit einem Commodore-Videoausgang-Anschluß ausgestattet ist,
diesen Ausgang
mit dem
Commodore-Videoeingang-Anschluß
des Monitors
verbinden.
Die Verwendung
dieses Anschlusses ermöglicht ein Bild mit besserer Auflösung
als der
normale Anschluß, der unter (2) beschrieben ist. Den DIN-Stecker des Monitorkabels an
den Commodore-Videoausgang-Anschluß
des Heimcomputers anschließen und die RCA-
Stiftstecker des Monitorkabels wie folgt an die Anschlüsse an der Rückseite des Monitors
anschließen: Audioausgang-Stecker (weiß) an AUDIO IN (weiß), Luminanzausgang-Stecker
(gelb) an LUMA IN (gelb) un Chromaausgang-Stecker (rot) an CHROMA
IN (rot), danach
den SIGNAL SELECT-Schalter auf "REAR' stellen.
