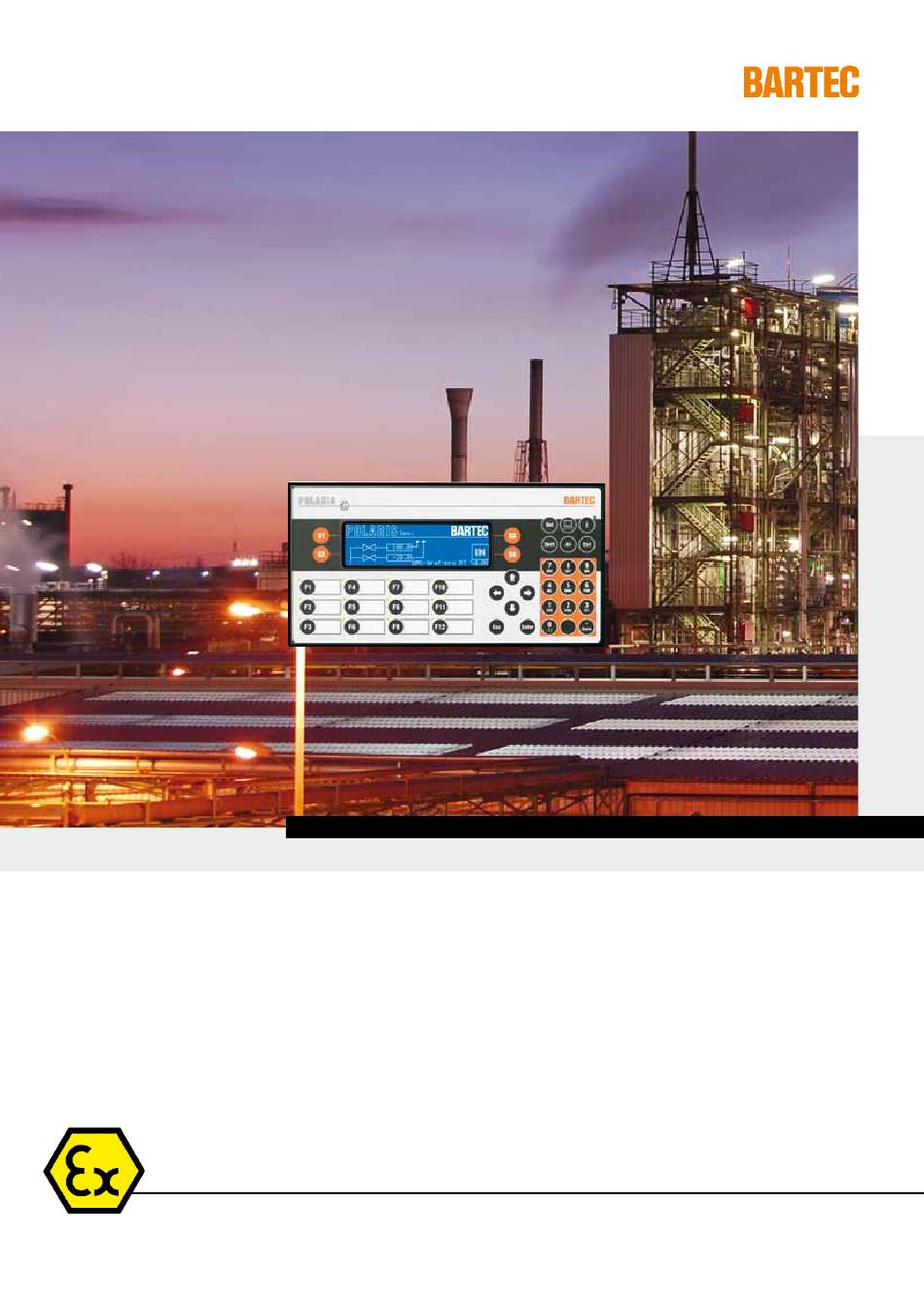

- Seite 1 ATEX / IECEx Zone 1 und Zone 21 POLARIS Benutzerhandbuch POLARIS BASIC POLARIS Control Typ 17-71VO-..
- Seite 3 Benutzerhandbuch - ORIGINAL POLARIS BASIC POLARIS Control Typ 17-71V0-…. ATEX / IECEx Zone 1 und Zone 21 Dokumenten-Nr. 11-71V0-7D0001 Revision 3 / Stand: 15. März 2013 Vorbehalt: Technische Änderungen behalten wir uns vor. Änderungen, Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz.
- Seite 4 POLARIS BASIC Inhalt POLARIS Control Grundlegende Sicherheitshinweise ................... 1 Hinweise zu diesem Benutzerhandbuch ..............1 1.1.1 Sprachen ......................2 1.1.2 Änderungen im Dokument ................2 Umgang mit dem Produkt ................... 2 Bestimmungsgemäße Verwendung ................2 1.3.1 Ausschließlicher Verwendungszweck.............. 2 1.3.2 Nichtbestimmungsgemäße Verwendung ............2 Verpflichtungen des Betreibers ...................
- Seite 5 5.5.5 Schnittstelle TTY (optional) ................22 5.5.6 Schnittstelle RS232 (optional) ............... 23 Klemmenraum Ex i ....................24 5.6.1 Ex i USB-Schnittstelle für BARTEC USB Ex i-Memory Stick ......24 EMV (elektromagnetische Verträglichkeit) ..............25 5.7.1 Spannungsversorgung .................. 25 5.7.2 Vorsicherung ....................26 5.7.3 Entstörmaßnahmen ..................
- Seite 6 - Leerseite -...
- Seite 7 POLARIS BASIC Grundlegende POLARIS Control Sicherheitshinweise Grundlegende Sicherheitshinweise Hinweise zu diesem Benutzerhandbuch Vor Inbetriebnahme der Geräte aufmerksam lesen. Das Benutzerhandbuch ist fester Bestandteil des Produkts. Es muss in unmittelbarer Nähe des Gerätes aufbewahrt werden, und das Installations-, Bedienungs- und Wartungspersonal muss jederzeit darauf zugreifen können.
- Seite 8 1.1.2 Änderungen im Dokument BARTEC behält sich das Recht vor, den Inhalt des vorliegenden Dokuments ohne Mit- teilung zu ändern. Für die Richtigkeit der Informationen wird keine Garantie übernommen. Im Zweifelsfall gelten die deutschen Sicherheitshinweise, da es nicht möglich ist, Fehler bei Übersetzung oder Drucklegung auszuschließen.
- Seite 9 POLARIS BASIC Grundlegende POLARIS Control Sicherheitshinweise Verpflichtungen des Betreibers Der Betreiber verpflichtet sich, nur Personen mit dem POLARIS arbeiten zu lassen, die mit den grundlegenden Vorschriften über Sicherheit und Unfallverhütung vertraut sind und in die Nutzung des POLARIS eingewiesen sind, die Dokumentation, das Sicherheitskapitel und die Warnhinweise gelesen und ...
- Seite 10 Auf dem Gerät sind Kennzeichnungen zum Ex-Schutz und zur Prüfbescheinigung angebracht. Kennzeichnungen siehe Kapitel 3 "Technische Daten". Die POLARIS BASIC Serie entspricht der Richtlinie 94/9/EG für Geräte und Schutz- systeme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen (ATEX-Richtlinie). Eingehaltende Normen siehe Kapitel 3 "Technische Daten".
- Seite 11 POLARIS BASIC Grundlegende POLARIS Control Sicherheitshinweise Grundsätzlich gelten unsere "Allgemeinen Verkaufs- und Lieferbedingungen". Diese stehen Betreiber spätestens seit Vertragsabschluss Verfügung. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des POLARIS.
- Seite 12 Blue-Colour-Display eingesetzt. Abbildung 1: POLARIS Control - POLARIS BASIC - Serie Mit der POLARIS BASIC Serie ist es möglich, ohne zusätzliche eigensichere Trennkarten, direkt im Ex-Bereich Prozessvisualisierungen anzukoppeln. Das Verlegen blauer Leitungen für eigensichere Stromkreise entfällt. Eine separate Verkabelung der Datenleitung ist nicht nötig.
- Seite 13 POLARIS Control Standardmontage der POLARIS BASIC Serie ist der Fronttafeleinbau, der sich rasch und mit wenig Aufwand realisieren lässt. Auf Wunsch liefern wir die POLARIS BASIC Serie auch als fertige Systemlösung im Edelstahlgehäuse für die Wand- und Bodenmontage. Kundenspezifische Ausführungen sind auf Anfrage möglich.
- Seite 14 POLARIS BASIC Technische Daten POLARIS Control Technische Daten POLARIS Control 3.1.1 Explosionsschutz 17-71V1-..Kennzeichnung ATEX II 2G Ex db eb qb [ib] IIC T4 bzw. II 2D Ex tb IIIC T120°C IP 6X Prüfbescheinigung IBExU 05 ATEX 1117 X Normen...
- Seite 15 POLARIS BASIC Technische Daten POLARIS Control Material Front Polyesterfolie auf eloxierter Aluminiumplatte (bedingt UV beständig) Rückseite Stahlblech bichromatiert Rechnerleistung Prozessor 500 MHz − 256 MB RAM − Compact Flash 512 MB − 3.1.3 Elektrische Daten Versorgungsspannung DC 24 V ± 10 % Max.
- Seite 16 POLARIS BASIC Technische Daten POLARIS Control USB Ex i-Memory-Stick 3.2.1 Explosionsschutz 17-71VZ-5000 Kennzeichnung ATEX II 2G Ex ib IIC T4 -20 °C ≤ Ta ≤ 60 °C Prüfbescheinigung IBExU05ATEX1117 X Normen EN 60079-0:2009 EN 60079-7:2007 EN 60079-11:2007 EN 61241-11:2007 Kennzeichnung IECEx Ex ib IIC T4 Prüfbescheinigung...
- Seite 17 POLARIS BASIC Technische Daten POLARIS Control Produktkennzeichnung Beispiel: Typenschild mit Kennzeichnung ATEX und IECEx Schild mit Kennzeichnung INMETRO Warnhinweis Prüfaufkleber Lizenzaufkleber Technische Änderungen vorbehalten. 11/35 03/2013...
- Seite 18 POLARIS Control Transport und Montage Transport Melden Sie eventuelle Transportschäden oder unvollständige Lieferungen sofort nach Erhalt schriftlich dem beauftragten Transportunternehmen und der BARTEC GmbH. Schäden, die durch unsachgemäße Lagerung oder Transport entstehen, fallen nicht unter die Garantiebestimmungen der BARTEC GmbH. 4.1.1...
- Seite 19 Fehlender PE Anschluss. Bei explosiver Atmosphäre besteht Lebensgefahr! POLARIS im Potentialausgleich einbinden. Die POLARIS BASIC Serie ist für Umgebungstemperatur von 0 °C bis +50 °C und eine relative Luftfeuchtigkeit von 5 bis 95% nicht kondensiert zugelassen. Voraussetzungen Die Einbaustelle des POLARIS muss mechanisch ausreichend stabil/fixiert sein.
- Seite 20 POLARIS BASIC Installation POLARIS Control Installation im Freien ACHTUNG Sachschäden durch Kondenswasserbildung oder Überhitzung! Direkte Sonneneinstrahlung vermeiden. Kondenswasser auf dem POLARIS umgehend beseitigen. Ein in einem Gehäuse eingebautes POLARIS ist zu beheizen und nicht vom Netz nehmen.
- Seite 21 POLARIS BASIC Installation POLARIS Control 5.2.1 Installation im 2G-/3G-Gehäuse Zur Aufrechterhaltung der IP-Schutzart (= IP54 bei Installation in 2G-Gehäusen mit Schutzklasse Ex-e [z. B. Bedienelemente] und = IP6X bei Installation in 2D-Gehäusen in Bereichen mit explosionsfähiger Staubatmosphäre mit Schutz durch die Gehäuseschutz- klasse) muss der Versteifungsrahmen bei Frontmontage verwendet werden.
- Seite 22 POLARIS BASIC Installation POLARIS Control 5.2.2 Installation als Systemlösung im Edelstahlgehäuse Die POLARIS sind als fertige Systemlösung im Edelstahlgehäuse für die Boden- oder Wandmontage erhältlich. Edelstahlgehäuse "Standard" zur Boden- und Wandmontage Abmessungen (Breite x Höhe x Tiefe) POLARIS Control 450 mm x 240 mm x 150 mm Arbeitsschritte für die Bodenmontage:...
- Seite 23 POLARIS BASIC Installation POLARIS Control Arbeitsschritte für die Wandmontage: Versorgungs- und Datenleitung(en) bereitlegen. − Montage anhand des Bohrbilds vorbereiten (siehe Abbildungen 10). − POLARIS an der Wand befestigen. − Versorgungs- und Datenleitung(en) durch die vorgesehen Kabelverschraubungen in − das Gehäuse ziehen. Ausreichende Länge beachten.
- Seite 24 POLARIS BASIC Installation POLARIS Control Elektrische Installation 5.3.1 Installationsrichtlinien Nur qualifiziertes Personal, d. h. ausgebildete Elektrofachkräfte verfügen über das erfor- derliche Fachwissen, um alle elektrischen Arbeiten auszuführen. Kenntnis und das technisch einwandfreie Umsetzen der in diesem Handbuch beschriebenen Sicherheits- hinweise sind Voraussetzung für die gefahrlose Installation und Inbetriebnahme.
- Seite 25 POLARIS BASIC Installation POLARIS Control Klemmenräume GEFAHR Versiegelte Verschlussschraube! Das Gerät ist ab Werk verschlossen. Beim Öffnen geht der Explosionsschutz verloren und es besteht bei explosiver Atmosphäre Lebensgefahr! Verschlussschraube nicht öffnen! GEFAHR Nicht zertifizierte Kabelverschraubungen und unverschlossene Kabeleingänge gefährden den IP-Schutz und damit den Explosionsschutz.
- Seite 26 POLARIS BASIC Installation POLARIS Control 5.5.2 Klemmenbelegung Versorgungsspannung Netzanschluss DC 24 V Klemme Schnittstelle Signal Bemerkungen Versorgung DC 24 V ± 10 % Versorgung 0 Volt 5.5.3 Schnittstelle RS422/RS485 (optional) Konfiguration RS422 Klemme Schnittstelle Signal Bemerkungen Schnittstelle COM 1 RxD A (RxD-)
- Seite 27 POLARIS BASIC Installation POLARIS Control RS485-Anschlussmodus - Halbduplex BARTEC liefert alle RS485-Schnittstellen als RS422 aus. Maximale Leitungslänge der Datenleitung 1.000 m. Wird die Schnittstelle RS422 als RS485 verwendet, müssen externe Brücken zwischen Pin 7/Pin 9 und zwischen Pin 8/Pin 10 gesetzt werden.
- Seite 28 POLARIS BASIC Installation POLARIS Control Anschluss einer Steuerung über die Schnittstelle PROFIBUS-DP des POLARIS. Maximale Leitungslänge siehe PNO-Spezifikation. Die Pins 3-5-7 und 4-6-8 sind bereits intern verbunden. Die entsprechende Pin-Belegung der Steuerung ist der Schnittstellenbeschreibung des Herstellers zu entnehmen.
- Seite 29 POLARIS BASIC Installation POLARIS Control Beim POLARIS sind Sender und Empfänger aktiv. Die Steuerung ist komplett passiv. Maximale Leitungslänge ist je nach Baudrate 1.000 m. Die entsprechende Pin-Belegung der Steuerung ist der Schnittstellenbeschreibung des Herstellers zu entnehmen. 5.5.6 Schnittstelle RS232 (optional)
- Seite 30 Bei Verwendung eines Schutzgehäuses, das mindestens die Schutzart IP20 besitzt, kann auf die Abdeckung für den Ex i-Klemmenraum verzichtet werden. 5.6.1 Ex i USB-Schnittstelle für BARTEC USB Ex i-Memory Stick USB-Buchse 4-polig, Typ A ACHTUNG Ex i-Schnittstelle ist nicht für USB-Geräte mit eigener Spannungsversorgung ausgelegt.
- Seite 31 POLARIS BASIC Installation POLARIS Control EMV (elektromagnetische Verträglichkeit) Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funk- störungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, ange- messene Maßnahmen durchzuführen und dafür aufzukommen. Als Anschlussleitung dürfen nur abgeschirmte Leitungen verwendet werden. Dies gilt sowohl für die Versorgungs- und Datenleitung(en) als auch für alle anderen Leitungen.
- Seite 32 5.7.2 Vorsicherung Die POLARIS BASIC Serie mit DC 24 V ist intern mit einer Sicherung 1 A träge abge- sichert. Bei Spannungseinbrüchen oder Unterspannung kann die Sicherung auslösen. Wir empfehlen die Geräte mit einer Vorsicherung von 1 A flink abzusichern, um das Auslösen der internen Sicherung im Gerät zu vermeiden.
- Seite 33 POLARIS BASIC Installation POLARIS Control 5.7.5 Schirmanbindung Damit auf dem Kabelschirm eingekoppelte Störströme nicht selbst zu Störquellen werden, ist eine impedanzarme Verbindung zum Potentialausgleich oder zur Schutzleiterschiene wichtig. Bei der Verwendung von Sub-D-Steckverbindern sollte der Schirm immer auf das metallische Steckergehäuse des Sub-D-Steckers gelegt werden.
- Seite 34 POLARIS BASIC Inbetriebnahme POLARIS Control Inbetriebnahme Für elektrische Anlagen sind die einschlägigen Errichtungs- und Betriebsbestimmungen zu beachten! (z. B. RL 99/92/EG, RL 94/9/EG, BetrSichV bzw. die national geltenden Verordnungen, IEC 60 079-14 und die Reihe DIN VDE 0100). Der Betreiber einer elektrischen Anlage in explosionsgefährdeter Umgebung hat die Betriebsmittel in ordnungsgemäßem Zustand zu halten, ordnungsgemäß...
- Seite 35 Nach der durchgeführten Endkontrolle kann das Gerät in Betrieb genommen werden. Die Geräte der POLARIS Serie haben keinen Ein-/Ausschalter. Betriebssystem Auf den Geräten der POLARIS BASIC Serie ist das Betriebssystem MS-DOS vor- installiert. Der Lizenzaufkleber befindet sich auf der Rückseite des POLARIS. Abbildung 14: Lizenzaufkleber Konfiguration/Setup POLARIS Control Die Landessprachen im Setup sind ausschließlich Deutsch, Englisch, Französisch.
- Seite 36 POLARIS BASIC Betrieb POLARIS Control Das SETUP unterstützt die Grundkonfiguration der POLARIS Control und ermöglicht z. B. das Herunterladen eigener Programme. Menüpunkt mit den „ “ „“ Tasten auswählen. Mit „Enter“-Taste bestätigen. Download über PROFIBUS nicht möglich. Projekt mit BMS-Graf-pro ins POLARIS übertragen.
- Seite 37 Streifen Rücksendung an den Hersteller Lebensdauer der Hintergrund- Dunkler Hintergrund beleuchtung läuft ab Hintergrundbeleuchtung austauschen Überprüfen, dass der BARTEC Ex i Falscher USB-Stick verwendet. Memory-Stick verwendet wird. Falsches Format USB-Stick in FAT 16 formatieren Keine Projektübertragung (FAT32 oder NTFS)
- Seite 38 Wartung, Inspektion, POLARIS BASIC Reparatur POLARIS Control Wartung, Inspektion, Reparatur Die Inbetriebnahme und Wartung des POLARIS darf ausschließlich von geschultem und qualifiziertem Personal durchgeführt werden! Dieses Personal ist mit der Installation, dem Zusammenbau, der Inbetriebnahme und der Bedienung des POLARIS vertraut, wurde über die Risiken aufgeklärt und besitzt von Berufs wegen die für diese Arbeiten erforder-...
- Seite 39 POLARIS BASIC Reparatur, Entsorgung, POLARIS Control Versand und Verpackung 9.3.1 Hinweise für Reparatureinsendungen Lesen Sie bitte den Abwicklungsleitfaden für den RMA-Vorgang durch, bevor Sie ein defektes Gerät zur Reparatur einschicken. Füllen Sie anschließend das RMA-Formular (Return Merchandise Authorization) aus, unterschreiben Sie es und schicken Sie es an unser „Retouren Center“.
- Seite 40 Zubehör, Ersatzteile POLARIS BASIC Bestellnummern POLARIS Control Zubehör, Ersatzteile Im Lieferumfang enthalten sind: Bezeichnung Bestell-Nummer Haltekrallensatz 4 Stück 05-0091-0111 Versteifungsrahmen 05-0205-0011 Zubehör/Ersatzteile für POLARIS Control: Bezeichnung Bestell-Nummer Visualisierungssoftware BMS-Graf-pro V6.x.x.x Vollversion 17-28TF-0071/0x00 Upgrade 17-28TF-0071/0x01 Ex i-Memory-Stick 17-71VZ-5000 Haltekrallensatz 4 Stück 05-0091-0111 Gehäuse...
- Seite 41 POLARIS BASIC Zusatzinformationen POLARIS Control Zusatzinformationen Technische Änderungen vorbehalten. 35/35 03/2013...
- Seite 42 POLARIS BASIC EG-Konformitätserklärung POLARIS Control Technische Änderungen vorbehalten. 03/2013...
- Seite 44 BARTEC schützt Menschen u n d U m w e l t d u r c h Sicherheit von K o m p o n e n t e n , S y s t e m e n u n d A n l a g e n .
