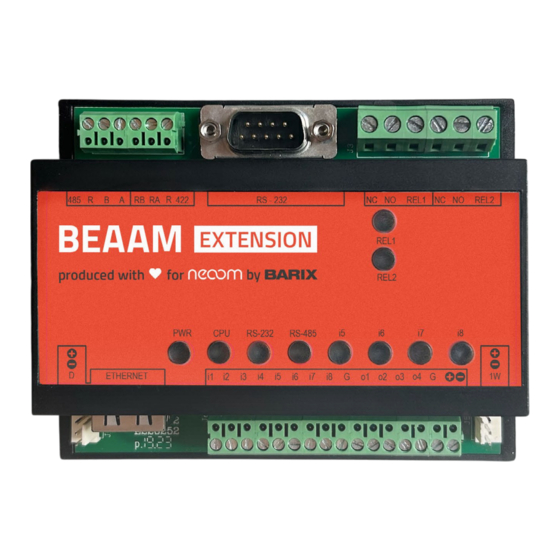

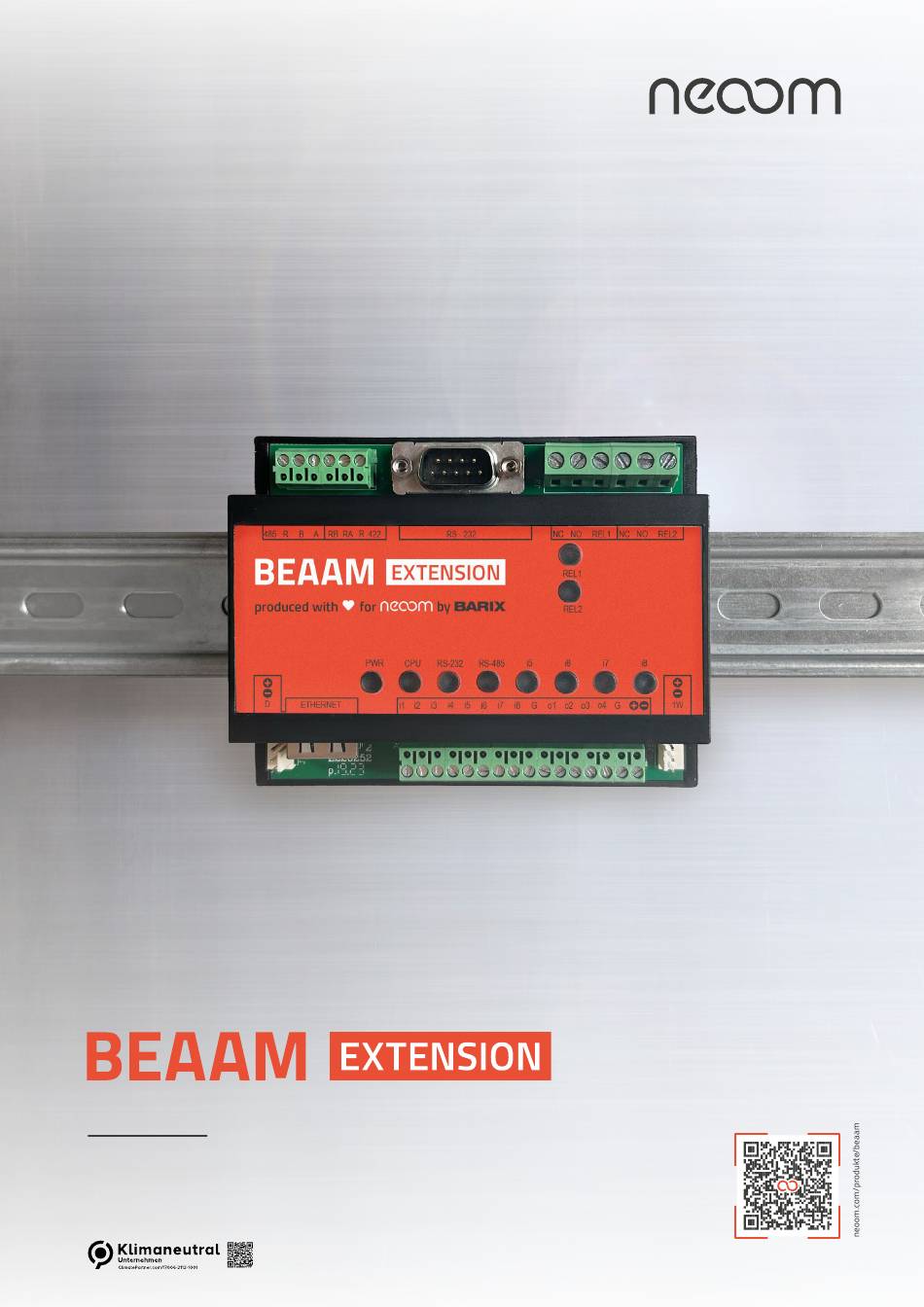

- Seite 1 HANDBUCH Installations- und Inbetriebnahmeanleitung neoom.com...
- Seite 2 Installation & Inbetriebnahme Herzlich Willkommen in der Welt der erneuerbaren Energien! Wir gratulieren dir zum Kauf deines neuen neoom Produktes. Du trägst damit nicht nur zur Energie- wende bei, sondern reduzierst auch deine Energiekosten durch ein Smartes Energiemanagement. Wir möchten dir den Einstieg damit so einfach wie möglich gestalten und haben dir in dieser An- leitung sämtliche wichtige Informationen zusammengefasst.
- Seite 3 Schritte durch. 3.1 Anschluss und Konfiguration Die BEAAM Extension kann mit einer Spannung von 9 Volt bis 30 Volt DC betrieben werden und verbraucht maximal 4 Watt aus der Stromversor- gung. Spannungen über diesen Grenzen können zu Schäden führen.
- Seite 4 BEAAM befinden und per Ethernet mit dem BEAAM verbunden werden. Für die Modbus TCP Verbindung zwischen dem neoom BEAAM und der neoom BEAAM Extension, verwende ein Netzwerkkabel (zumindest CAT.6) um den J1 Anschluss der BEAAM Extension an einen freien Port am Netz- werkswitch des lokalen Netzwerkes anzuschließen. Beschreibung...
- Seite 5 Das Gerät wird mit der konfigurierten IP-Adresse neu ge- startet. 3.3 Integration der BEAAM Extension in neoom CONNECT Im neoom Web-Interface deines Standortes muss der mit der Wär- mepumpe korrekt verkabelte BEAAM-Adapter als Bestandteil per “Erweiterung hinzufügen” konfiguriert werden: „Erweiterungen“...
- Seite 6 4.1 Smart Grid Ready Betriebsmodi SG-Ready Wärmepumpen verfügen über vier ansteuerbare Betriebsmodi, die aktiv angesteuert werden können. Das neoom EMS ermöglicht eine ak- tive Umschaltung zwischen den Betriebszuständen 2 und 3, abhängig vom vorhandenen PV-Überschuss. Die Umschaltung erfolgt über den mit einem BEAAM Extension I/O Adapter erweiterten neoom BEAAM.
- Seite 7 Hierbei werden die definierte Mindestlaufzeit und Schaltpause von 10 Minuten eingehalten. 4.2 Benötigte Komponenten • neoom BEEAM: 12V Netzteil • neoom BEAAM Extension: • Netzteil für BEAAM Extension (9-30V/4W) (nicht im Lieferumfang ent- halten) • SG-Ready Wärmepumpe 6 / 10 BEAAM Extension...
- Seite 8 An den Ausgängen liegen 24V mit maximal 100mA an. Die Verkabelung an den Eingängen der Wärmepumpe mit den BEAAM Extension Ausgängen o10 und o11, sowie Pin 14 (Ground) ist der Anleitung der Wärmepumpe zu entnehmen und muss je nach Ausführung der Eingänge an der Wäme- pumpe individuell umgesetzt werden (in manchen Fällen können zwei zu-...
- Seite 9 INSTALLATION & INBETRIEBNAHME 4.3.2 Konfiguration der SG-Ready Wärmepumpe in neoom CONNECT Nachdem der BEAAM-Adapter erfolgreich im neoom Web-Interfaces dei- nes Standortes hinzugefügt wurde, kannst du die Wärmepumpe konfigu- rieren: Im Tab “Geräte” der Standortkonfiguration deines neoom Stand- ortes kann die Wärmepumpe hinzugefügt werden : Für das Gerät kann ein beliebiger Name...
- Seite 10 Im Tab “Steuerung” der Wärmepumpe musst du beim EMS Be- triebsmodus “Überschuss priorisiert” auswählen Leistungsschwellenwert für Einschaltempfehlung und den Normalbetrieb der Wärmepumpe festlegen: Achtung! Die Wärmepumpe kann nur mit deinem PV-Überschuss versorgt wer- den, wenn der Leistungsschwellenwert gesetzt wurde. 9 / 10 BEAAM Extension...
- Seite 11 INSTALLATION & INBETRIEBNAHME 4.3.3 Konfiguration eines Zählers für die SG-Ready Wärmepumpe in neoom CONNECT In den folgenden Schritten erläutern wir, wie du einen Energiezähler zu deiner Wärmepumpe hinzufügen können (optional): “Produkte Geräte” Standortkonfi- guration deines neoom Standortes kann Energie- zähler...
