enphase IQ Energy Router Schnellinstallations-Anleitung

S C H N E L L I N S T A L L A T I O N S A N L E I T U N G - DE
Installation des Enphase IQ Energy Router
Der IQ Energy Router ist ein integraler Bestandteil der Enphase Home Energy Management Lösung. Der IQ Energy Router integriert Enphase
Photovoltaik- und Speichersysteme mit Ladestation für Elektrofahrzeuge und anderen Geräten, um den Eigenverbrauch für die gesamten Kundenanlage zu
maximieren und die Betriebskosten zu minimieren. Monteure sollten zur Installation und Wartung des Systems die Enphase Installer App und das Enphase
Installer Portal verwenden. Anlagenbesitzer können die Enphase App nutzen, um den Energieverbrauch zu überwachen und die Anlage zu steuern.
Um den IQ Energy Router zu installieren, lesen und befolgen Sie alle Warnungen und Anweisungen in dieser Schnellinstallationsanleitung.
Sicherheitswarnhinweise sind am Ende dieser Schnellinstallationsanleitung aufgeführt. Wenn Sie eines der Konzepte, die Terminologie oder die Gefahren,
die in dieser Schnellinstallationsanleitung beschrieben sind, nicht vollständig verstehen, wenden Sie sich an einen qualifizierten Elektriker oder Monteur. Alle
Installationen müssen den nationalen und lokalen Normen für elektrische Anlagen entsprechen. Eine fachgerechte Installation wird empfohlen.

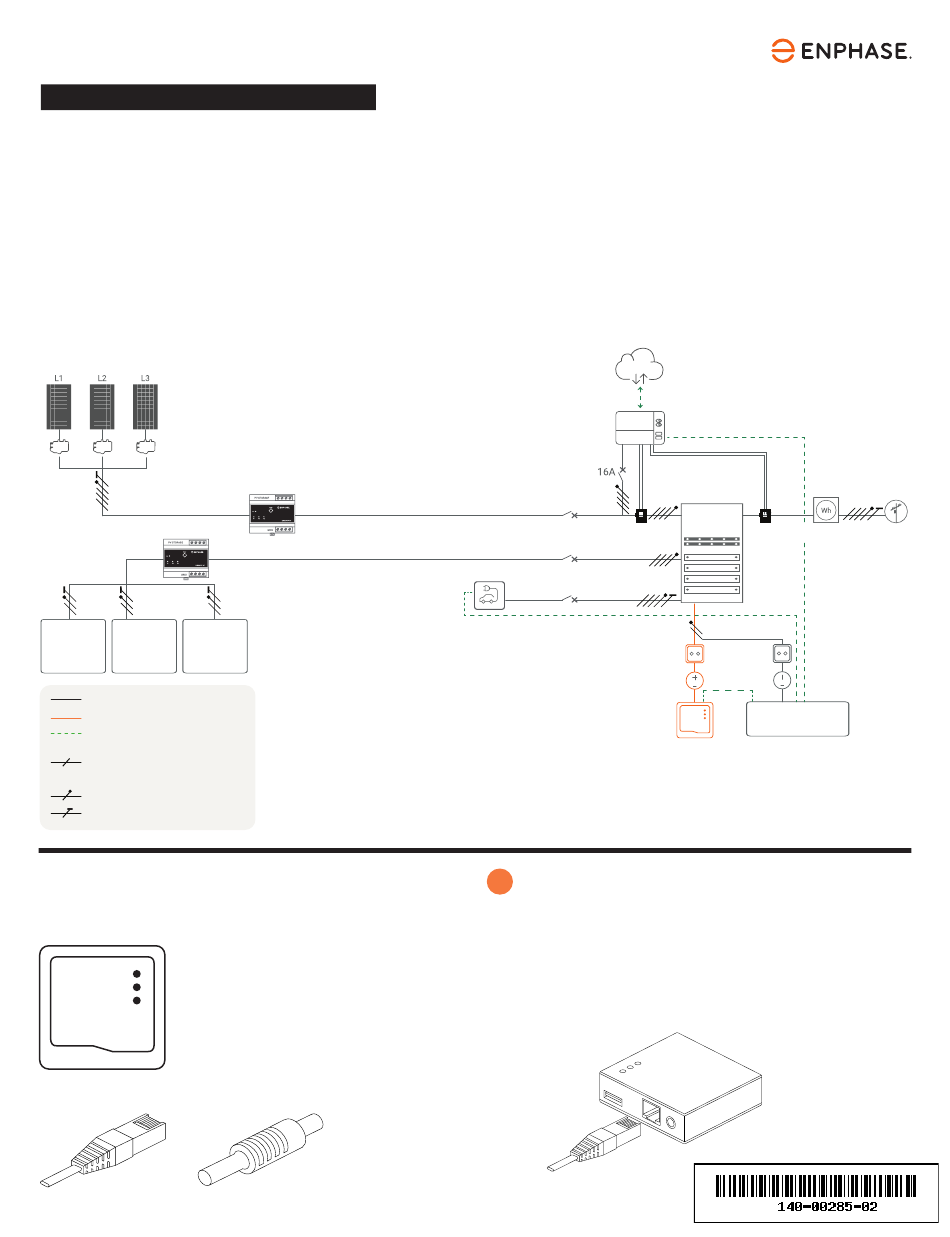

Einlinien-Diagramm
IQ Series Microinverters IQ Series Microinverters
Mehrphasiges IQ Relay
IQ Battery IQ Battery IQ Battery IQ Battery IQ Battery
3T / 10T 3T / 10T 3T / 10T 3T / 10T 3T / 10T
DER elektrische Verkabelung
HEM DER elektrische Verkabelung
Ethernet
Einzelne Leitung: 1 Ø
Drei Leitungen: 3 Ø
Neutralleiter
P1, PE-Leiter
Packungsinhalt
Im Lieferumfang enthalten sind der IQ Energy Router, ein CAT 6
Ethernet-Kabel mit RJ45-Stecker an beiden Enden und ein DC-Netzteil.
IQ Energy Router
Cat 6 Ethernet-Kabel
Mehrphasiges IQ Relay
IQ Battery
3T / 10T
* Alle Unterbrecher, die im Einlinien-Diagramm dargestellt sind, können innerhalb der Haupt- oder Subpanels angeschlossen werden.
DC-Stromversorgungskabel
(Modell: HEMS-GW-01)
IQ Gateway
Nennstrom ist abhängig
von der PV-Leistung*
Nennstrom ist abhängig
von der Batterieleistung*
Nennstrom ist abhängig von
der Leistung der Ladestation*
Ladestation für Elektrofahrzeug
1 Einrichten des IQ Energy Routers
A ) Standort: Platzieren Sie den IQ Energy Router in der Nähe des
Internet Routers oder eines Ethernet-Switches, der mit dem
Internet Router verbunden ist.
B ) Netzwerkkonnektivität: Verbinden Sie ein Ende des
Ethernet-Kabels mit dem IQ Energy Router und das andere Ende
mit dem Ethernet-Anschluss Ihres Internet Routers oder Switches.
Enphase Cloud Enphase Cloud
IQ Gateway
Haupt-
Main Load Main Load
verteilung
Panel Panel Consumption
Production Production
CT CT
5 V DC
Netzteil
Internet Router
IQ Energy IQ Energy
Router Router
Consumption
CT CT
Internet Router
