enphase HEMS-GW-01 Schnellinstallationsanleitung

S c h n e l l i n s t a l l a t i o n s a n l e i t u n g
Installation des Enphase IQ Energy Router
Der IQ Energy Router ist ein integraler Bestandteil der Enphase Home Energy Management Lösung. Der IQ Energy Router integriert Enphase Photovoltaik-
und Speichersysteme mit Elektro-Auto-Ladegeräten und anderen Geräten, um den Eigenverbrauch für den gesamten Kundenanlage zu maximieren und
die Betriebskosten zu minimieren. Monteure sollten zur Installation und Wartung des Systems die Enphase Installer App und das Enphase Installer Portal
verwenden. Anlagenbesitzer können die Enphase App nutzen, um den Energieverbrauch zu überwachen und die Anlage zu steuern.
Um den IQ Energy Router zu installieren, lesen und befolgen Sie alle Warnungen und Anweisungen in diesem Schnellinstallationsanleitung.
Sicherheitswarnhinweise sind am Ende dieses Schnellinstallationsanleitung aufgeführt. Wenn Sie eines der Konzepte, die Terminologie oder die Gefahren,
die in diesem Schnellinstallationsanleitung beschrieben sind, nicht vollständig verstehen, wenden Sie sich an einen qualifizierten Elektriker oder Monteur. Alle
Installationen müssen den nationalen und lokalen Normen für elektrische Anlagen entsprechen. Eine fachgerechte Installation wird empfohlen.
DER elektrische Verkabelung
HEM elektrische Verkabelung
Ethernet
einzelne Leitung: 1Ø;
drei Leitungen: 3Ø
Neutralleiter
P-E-Leiter
Lieferumfang
Im Lieferumfang enthalten sind der IQ Energy Router, ein CAT 6-Ethernet-
kabel mit RJ45-Stecker an beiden Enden und ein DC-Netzteil.

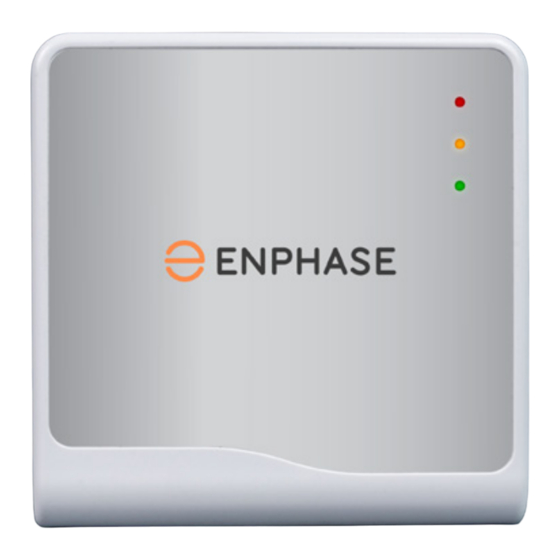

IQ Energy Router
CAT 6 Ethernet-Kabel DC-Stromversorgungskabel
3-phasiges IQ Relay
3-phasiges IQ Relay
Elektro-Auto-Ladegerät
*Alle Unterbrecher, die im Einleitungsdiagramm dargestellt sind, können innerhalb des Haupt- oder Subpanels angeschlossen werden.

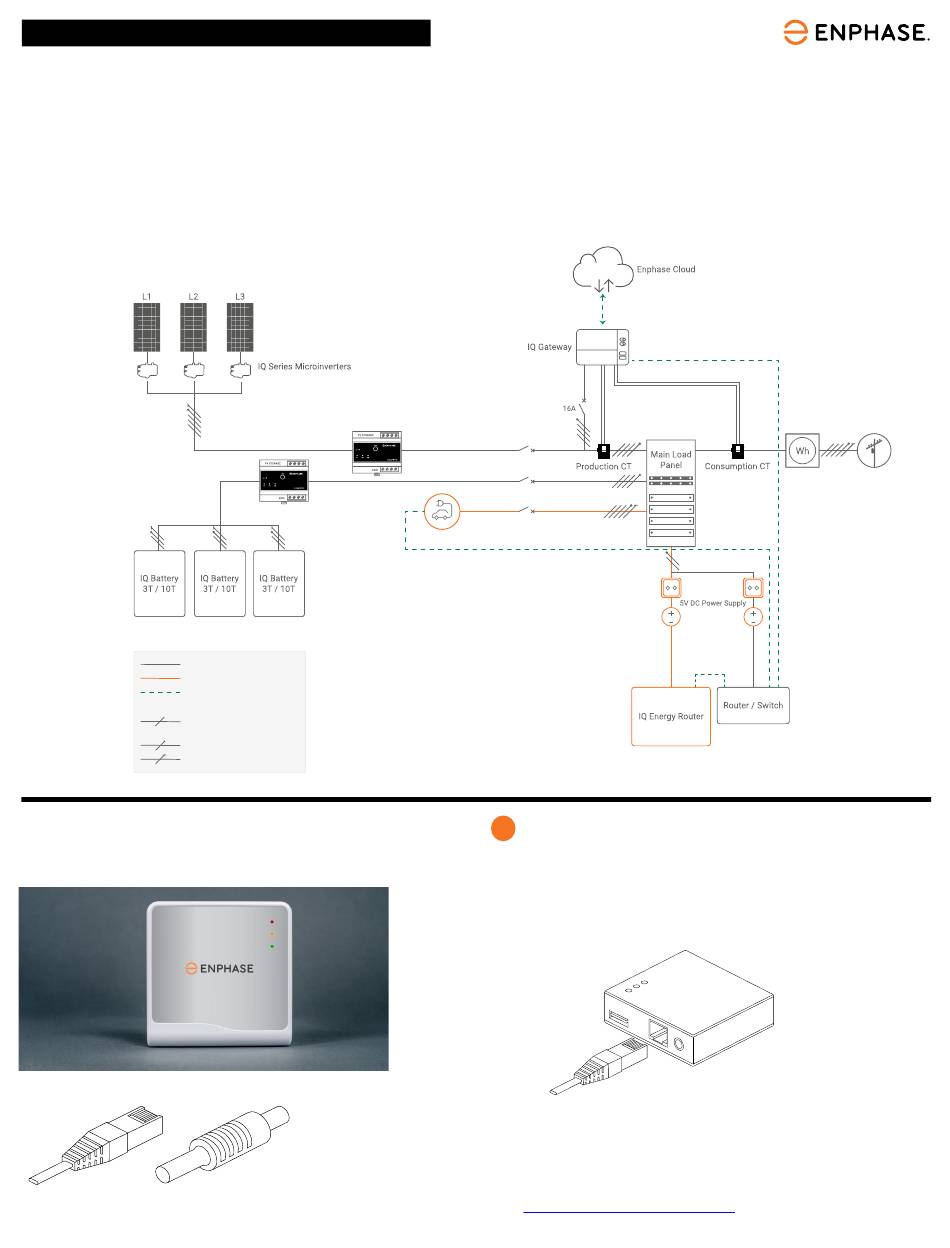

EINLINIEN-DIAGRAMM
(Modell: HEMS-GW-01)
Ampere abhängig
von der PV-Leistung*
Amperezahl abhängig von
der Batterieleistung*
Amperezahl abhängig von der Leistung
des eräts*
Elektro-Auto-Ladeg
1 Einrichten des IQ Energy Routers
A ) Standort: Platzieren Sie den IQ Energy Router in der Nähe des Internet-
Routers oder eines Ethernet-Switches, der mit dem Internet-Router
verbunden ist.
B ) Netzwerkkonnektivität: Verbinden Sie ein Ende des Ethernet-Kabels
mit dem IQ Energy Router und das andere Ende mit dem Ethernet-
Anschluss Ihres Internet-Routers oder Switches.
