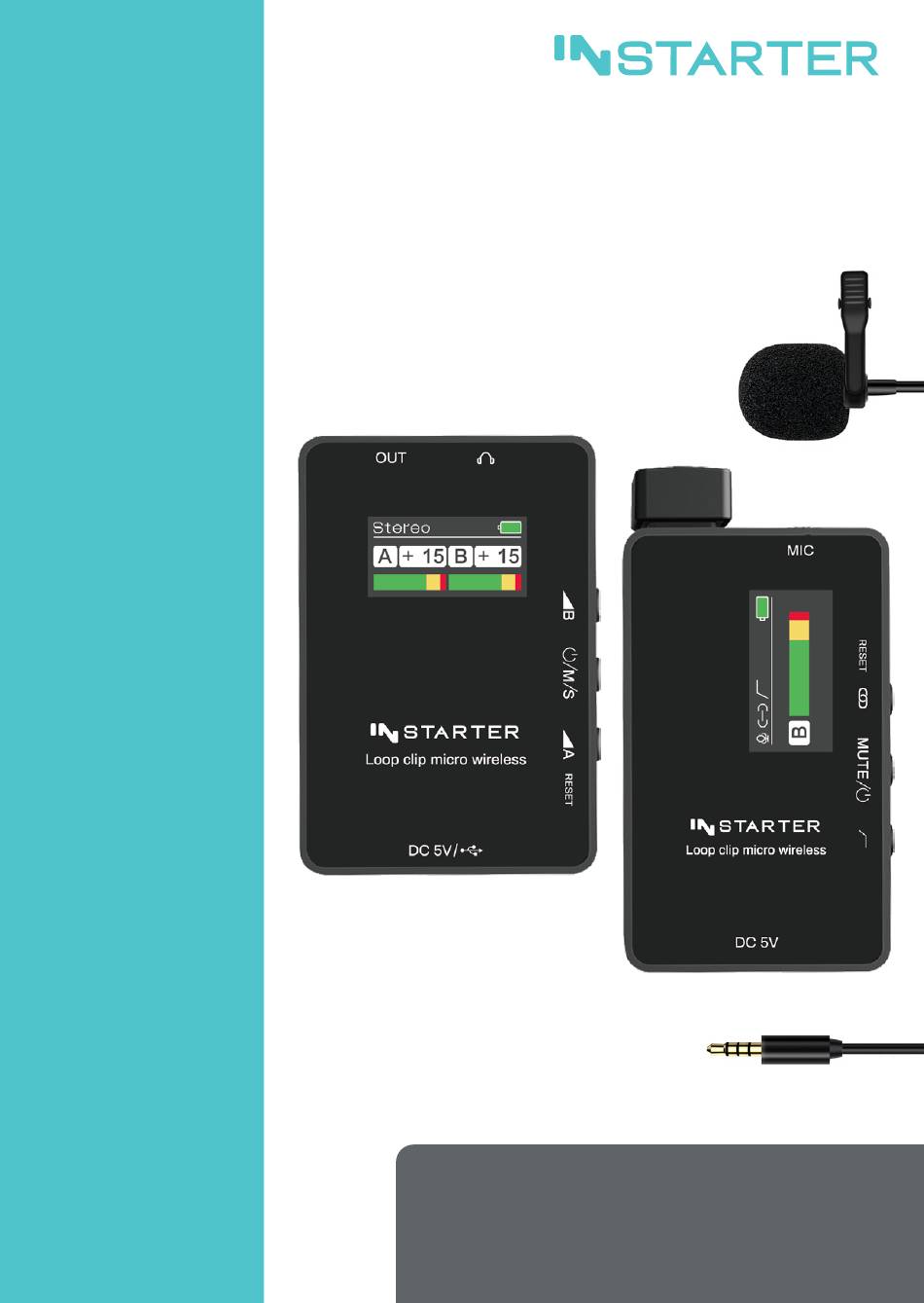

- Seite 1 DEUTSCH ENGLISH Be INfluencer. Be INstarter. Loop Clip Micro Wireless Kit2 – 3.5 Gebrauchsanleitung Instruction Manual...
-
Seite 2: Inhaltsverzeichnis
Gebrauchsanleitung Inhaltsverzeichnis Hinweise zum Verständnis dieser Gebrauchsanleitung ........... 5 Kennzeichnungen und Symbole am Mikrofon-System / Zubehör ........5 Kennzeichnungen in dieser Gebrauchsanleitung ..............5 Bestimmungsgemäße Verwendung.................. 5 Wichtige Sicherheitshinweise ................... 6 Mikrofon-System auspacken und prüfen ................8 Übersicht über die Bestandteile ..................9 Inbetriebnahme......................... - Seite 3 Instruction Manual Table of Content Notes on understanding these operating instructions ............ 20 Markings and symbols on the microphone system / accessories......... 20 Markings in these instructions for use..................20 Intended use ........................20 Important safety instructions.................... 21 Unpacking and checking of the microphone system ............23 Overview of components ....................
- Seite 4 Wir danken Dir für Dein Vertrauen und wünschen Dir viel Freude und Erfolg mit Deinem neuen Mikrofon-System. Das Loop Clip Micro Wireless Kit2 - 3.5 ist ein leichtes, kompaktes, draht- loses Mikrofon-System mit je einem Sender- und Empfänger-Modul für die Verwendung mit Kameras, Smartphones, Tablets, PCs und Notebooks mit 3,5 mm Klinkeneingang.
-
Seite 5: Hinweise Zum Verständnis Dieser Gebrauchsanleitung
Mikrofon-System aufmerksam. Gibt Dir nützliche oder hilfreiche Tipps. Bestimmungsgemäße Verwendung Das Loop Clip Micro Wireless Kit2 - 3.5 ist ein leichtes, kompaktes, draht- loses Mikrofon-System mit je einem Sender- und Empfänger-Modul für die Verwendung mit Kameras, Smartphones, Tablets, PCs und Notebooks... -
Seite 6: Wichtige Sicherheitshinweise
mit 3,5 mm Klinkeneingang. Es darf nur mit dem beiliegenden Zubehör verwendet werden. Wichtige Sicherheitshinweise ■ Lies diese Gebrauchsanleitung sorgfältig durch, bevor Du das Mikrofon- System das erste Mal benutzt. Sie enthält alles, was Du wissen musst, um Sachschäden zu vermeiden. ■... - Seite 7 ■ Schütze das Mikrofon-System vor Lösungsmitteln, Säuren, Basen o.ä. ■ Ziehe nicht an Kabeln, vermeide starke Erschütterungen, Gewaltan- wendung und bewahre es vorm Runterfallen oder Stößen. ■ Vermeide die Nähe zu Magneten. ■ Das Mikrofon-System erwärmt sich während des Gebrauchs. Decke es nicht ab und lasse es vor dem Verpacken immer erst abkühlen.
-
Seite 8: Mikrofon-System Auspacken Und Prüfen
Mikrofon-System auspacken und prüfen Packe alle Teile vorsichtig aus. Prüfe, ob der Lieferumfang vollständig vorhanden ist: ■ 1× Sender mit integriertem Mikrofon ■ 1× Empfänger ■ 1× Lavalier-Mikrofon mit Clip ■ 1× Smartphone-Clip ■ 1× Windschutz ■ 1× Blitzschuhadapter ■ 1× 6,5 mm zu 3,5 mm Adapter ■... -
Seite 9: Übersicht Über Die Bestandteile
Übersicht über die Bestandteile Sender mit Display, Mikrofon (1a), Mikrofonanschluss (1b), Reset + Pairing (1c), AN / Aus + Mute (1d), Rauschunterdrückung (1e), USB- / Lade-Anschluss (1f) und Clip (1g) Empfänger mit Display, Audio-Out (2a), Kopfhöreranschluss (2b), Laut- stärke Kanal B (2c), AN / Aus + Mono / Stereo (2d), Lautstärke Kanal A + Reset (2e), USB-C- / Lade-Anschluss (2f) und Clip (wie 1g) 6,5 mm zu 3,5 mm Adapter... -
Seite 10: Inbetriebnahme
3,5 mm TRRS auf TRRS Ausgangskabel, für Smartphone, Tablet, ... 3,5 mm TRRS auf TRS Ausgangskabel, für Kameras, Camcorder, … Lavalier-Mikrofon Smartphone-Halterung mit unterem (7d) und oberem Halter (7c), Schuh (7b) und Feststellknopf (7a) USB-A Stecker (8a) mit Mehrfach-USB-C Stecker (8b) zum Laden und für PC / Mac Aufbewahrungstasche Blitzschuhadapter mit Clipschuh (10a) und Kameraschuh (10b) -
Seite 11: Sender Und Empfänger Koppeln (Pairing)
Drücke und halte die Taste (2e) am Empfänger 3 Sekunden lang. → Sobald sich beide Geräte gekoppelt haben, wird im Display das Icon (verbunden) und die farbige Aussteuerung des Kanals A angezeigt. → Der Sender ist standardmäßig auf Kanal A eingestellt. Sollte die Kopplung nicht funktioniert haben, wiederhole den Vorgang. -
Seite 12: Rauschunterdrückung (150 Hz) Aktivieren
Drücke die Taste (1c) erneut kurz um die Aufnahme wieder zu starten. 6.6 Rauschunterdrückung (150 Hz) aktivieren Drücke die Taste (1e) am Sender (1) kurz. → Die Rauschunterdrückung wird aktiviert. Zum Beenden drücke die Taste (1e) am Sender (1) erneut kurz. 6.7 Kanal umstellen Drücke und halte die Taste (1c) am Sender 3 Sekunden lang um... -
Seite 13: Empfänger Ein- Und Ausschalten
Schiebe das Smartphone zwischen die beiden Halter (7d / 7c), halte es fest und drücke den oberen Halter (7c) nach unten, bis das Smartphone gehalten wird. Halte das Smartphone weiterhin fest und ziehe den Feststellknopf (7a) Prüfe den sicheren Halt des Smartphones. Schiebe den Kameraschuh (10b) des Blitzschuhadapters (10) in den Schuh (7b) der Smartphone-Halterung (7). -
Seite 14: Empfänger An Eine Kamera / Aufnahmegerät Anschließen
6.13 Empfänger an eine Kamera / Aufnahmegerät anschließen Schiebe den Clip (1g) des Empfängers (2) in den Clipschuh (10a) des Blitzschuhadapters (10). Schiebe den Kameraschuh (10b) des Blitzschuhadapters (10) in den Blitzschuh der Kamera. Ziehe die mittige Feststellschraube (2a) des Blitzschuhadapters (10) fest, bis der Empfänger sicher sitzt. -
Seite 15: Zwischen Mono / Stereo Wechseln
6.16 Zwischen Mono / Stereo wechseln Schalte den Empfänger (2) ein. Drücke die Taste (2d) kurz. → Das Mikrofon-System wird von Mono auf Stereo umgeschaltet. Drücke die Taste (2d) erneut kurz. → Das Mikrofon-System wird von Stereo auf Mono umgeschaltet. 6.17 Display um 180°... -
Seite 16: Problembehebung
Reinige Sender, Empfänger, Halterung, Adapter und die Kabel mit einem weichen, fusselfreien und angefeuchteten Tuch (z. B. Mikrofaser- tuch). Lass die Teile vollständig trocknen, bevor Du sie verpackst bzw. benutzt. Lass Verschmutzungen der Tasche bzw. des Windschutzes trocknen und bürste sie dann vorsichtig mit einer nicht zu harten Bürste aus. Wasche aggressive Verschmutzungen unter fließendem Wasser ab und lass die Teile dann vollständig trocknen. -
Seite 17: Technische Daten
Geräusche des Mikrofon ist nicht gut Anderen Platz für das Benutzers hörbar platziert Mikrofon finden oder Windschutz verwenden 10. Technische Daten Instarter Loop Clip Micro Wireless Kit2 - 3.5 Artikelnummer 23267 drahtloses Mikrofon-System mit Sender und Empfänger Reichweite 50 m Übertragungsart 2,4 GHz Frequenzbereich 2.400 - 2.483,5 MHz... -
Seite 18: Entsorgung Und Umweltschutz
Akkukapazität Sender 3,7 V / 450 mAh, Empfänger 3,7 V / 450 mAh Spannungsaufnahme 5 V / 1 A bzw. 2 A Gewicht Sender 70 g, Empfänger 70 g Maße Sender 71 × 37 × 14 mm, Empfänger 62 × 42 × (L x B x H) 16 mm 11. - Seite 19 Thank you for placing your trust in us, and we wish you much joy and success with your new microphone system. The Loop Clip Micro Wireless Kit2 - 3.5 is a lightweight, compact wireless microphone system with one transmitter and one receiver module for use with cameras, smartphones, tablets, PCs, and notebooks with a 3.5 mm jack...
-
Seite 20: Notes On Understanding These Operating Instructions
Provides you with useful or helpful tips. 12. Intended use The Loop Clip Micro Wireless Kit2 - 3.5 is a lightweight, compact wireless microphone system with one transmitter and one receiver module for use with cameras, smartphones, tablets, PCs, and notebooks with a 3.5 mm jack... -
Seite 21: Important Safety Instructions
13. Important safety instructions ■ Read this manual carefully before using the microphone system for the first time. It contains everything you need to know to avoid damage to property. ■ Carefully follow all safety instructions in this manual! ■ Keep this manual in a safe place and pass it on to the new owner if you sell or otherwise transfer the microphone system. - Seite 22 ■ Avoid proximity to magnets. ■ The microphone system gets warm during use. Do not cover it and always allow it to cool down before packing it away. ■ Do not use damaged cables, accessories, transmitters or receivers. ■ Do not modify, open or repair the microphone system. If it is damaged or defective, be sure to have it repaired exclusively by a qualified electrician.
-
Seite 23: Unpacking And Checking Of The Microphone System
14. Unpacking and checking of the microphone system Carefully unpack all parts. Check whether the scope of delivery is complete: ■ 1× transmitter with integrated microphone ■ 1× receiver ■ 1× lavalier microphone with clip ■ 1× smartphone clip ■ 1× wind shield ■... -
Seite 24: Overview Of Components
15. Overview of components Transmitter with display, microphone (1a), microphone connection (1b), reset + pairing (1c), on / off + mute (1d), noise reduction (1e), USB / charging connection (1f) and clip (1g) Receiver with display, audio out (2a), headphone jack (2b), volume channel B (2c), on / off + mono / stereo (2d), volume channel A + reset (2e), USB-C / charging port (2f), and clip (same as 1g) 6.5 mm to 3.5 mm adapter... -
Seite 25: Commissioning
3.5 mm TRRS to TRRS output cable, for smartphone, tablet, ... 3.5 mm TRRS to TRS output cable, for cameras, camcorders, ... Lavalier microphone Smartphone holder with lower (7d) and upper holder (7c), shoe (7b) and locking button (7a) USB-A plug (8a) with multi-USB-C plug (8b) for charging and for PC / Mac Storage bag Hot shoe adapter with clip shoe (10a) and camera shoe (10b) -
Seite 26: Pairing Of The Transmitter And The Receiver
Press and hold the button (2e) on the receiver for 3 seconds. → As soon as both units have paired, the icon (connected) and the coloured level of channel A are shown in the display. → The transmitter is set to channel A by default. If the pairing did not work, repeat the procedure. -
Seite 27: Activate Noise Reduction (150 Hz)
16.6 Activate noise reduction (150 Hz) Briefly press the button (1e) on the transmitter (1). → The noise reduction is activated. To stop, briefly press the key (1e) on the transmitter (1) once again. 16.7 Changing the channel To pair the transmitter and the receiver, press and hold the button (1c) on the transmitter for 3 seconds. -
Seite 28: Switching The Receiver On And Off
Continue to hold the smartphone and tighten the locking knob (7a). Check that the smartphone is securely held. Slide the camera shoe (10b) of the hot shoe adapter (10) into the shoe (7b) of the smartphone holder (7). Slide the clip of the receiver (2) into the clip shoe (10a) of the hot shoe adapter (10). -
Seite 29: Connecting The Receiver To A Camera/Recording Device
16.13 Connecting the receiver to a camera/recording device Slide the clip (1g) of the receiver (2) into the clip shoe (10a) of the hot shoe adapter (10). Slide the camera shoe (10b) of the hot shoe adapter (10) into the hot shoe of the camera. -
Seite 30: Switch Between Mono / Stereo
16.16 Switch between mono / stereo Switch on the receiver (2). Press the button (2d) briefly. → The microphone system is switched from mono to stereo. Press the button (2d) again briefly. → The microphone system is switched from stereo to mono. 16.17 Rotate the display 180°... -
Seite 31: Troubleshooting
Clean the transmitter, receiver, holder, adapter and cables with a soft, lint-free, damp cloth (e.g., microfibre cloth). Allow the parts to dry completely before packing or using them. Let any dirt on the bag or wind shield dry first, then brush it out carefully with a brush that is not too hard. Wash off aggressive dirt under running water and then let the parts dry completely. 19. -
Seite 32: Technical Data
Microphone is not Find another place for is audible well positioned the microphone or use a wind shield 20. Technical Data Instarter Loop Clip Micro Wireless Kit2 - 3.5 Article number 23267 Type Wireless microphone system with transmitter and receiver Range... -
Seite 33: Disposal And Environmental Protection
Battery capacity Transmitter 3.7 V / 450 mAh, receiver 3.7 V / 450 mAh Power consumption 5 V / 1 A or 2 A Weight Transmitter 70 g, receiver 70 g Dimensions Transmitter 71 × 37 × 14 mm, receiver 62 × 42 × (L x W x H) 16 mm 21. - Seite 34 WALSER GmbH & Co. KG Senefelderstraße 23 86368 Gersthofen Germany info@instarter.de www.instarter.de Made in China Fabricado en China Fabbricato in Cina...
