5.1.1 Steuereinheit HV50056

4
3

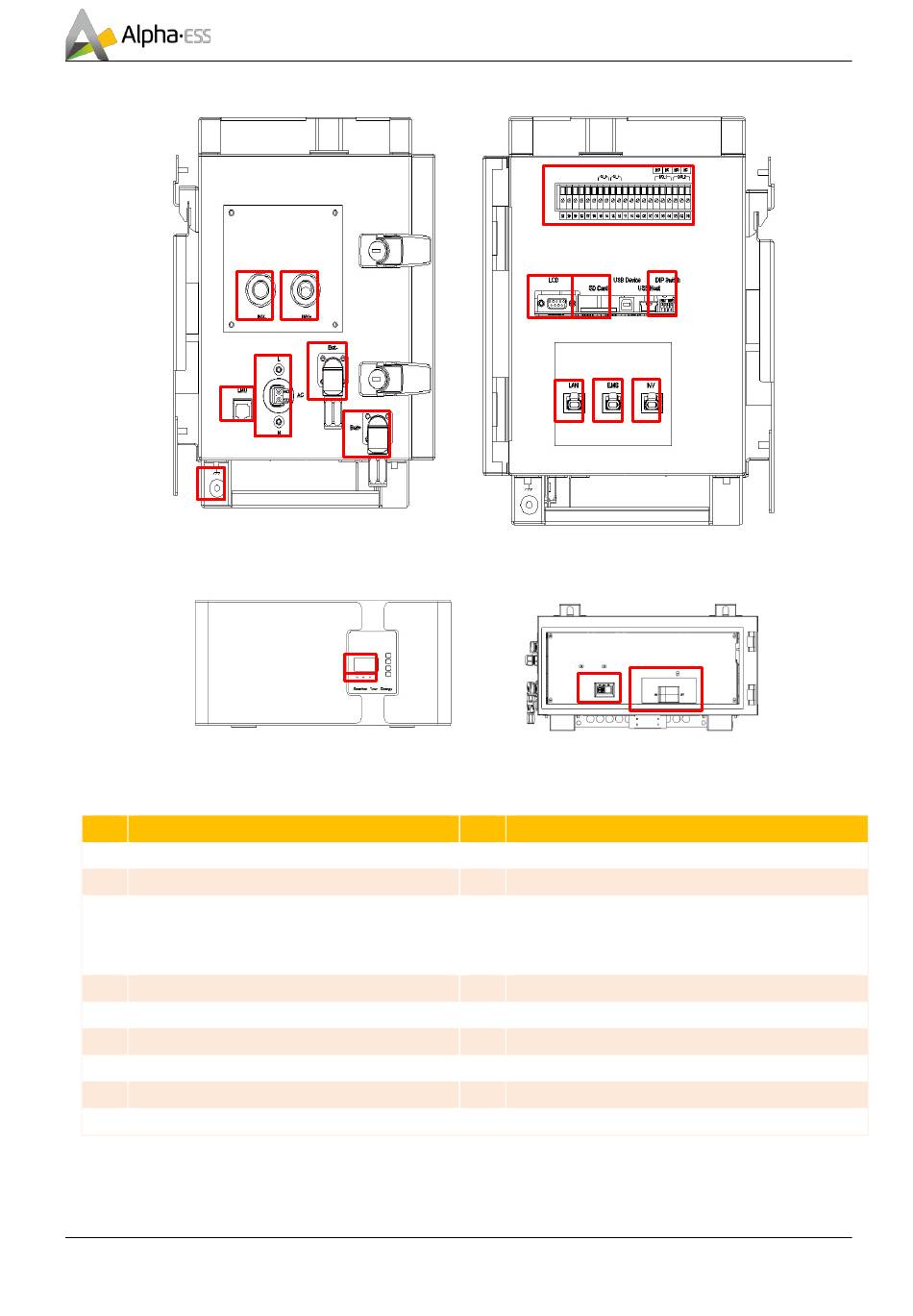

Abbildung 3. Hochspannungs-Steuereinheit - Ansicht von links und rechts
Abbildung 4. Hochspannungssteuerungseinheit - Vorderansicht, Innenansicht - Vorderansicht
Nr. Beschreibung
1 „Bat+"-Anschluss (Batterie)
2 „Bat-"-Anschluss (Batterie)
3 Erdungspunkte (x2) (muss an
Erdungsschiene angeschlossen
werden)
4 LMU-COM-Anschluss (CAN)
5 AC AUX-Eingang
6 „Inv-"-Anschluss
7 „Inv+"-Anschluss
8 LAN-COM-Anschluss
9 EMS-Zähler-Kommunikationsanschluss
Tel: +49 (0) 6103 459 160-1
6
7
2
5
1
15
16
Smarten Your Energy
E-Mail: europe@alpha-ess.de
14
11 12
10
8 9
17
Nr. Beschreibung
10 INV-COM-Anschluss
11 Externer LCD-Kabelanschluss
12 SD-Karte
13 DIP-Schalter
14 Dry-Kontakt
15 LCD-Display
16 LED-Leuchten
17 Batteriehauptschalter
18 Kompaktleistungsschalter (MCCB)
