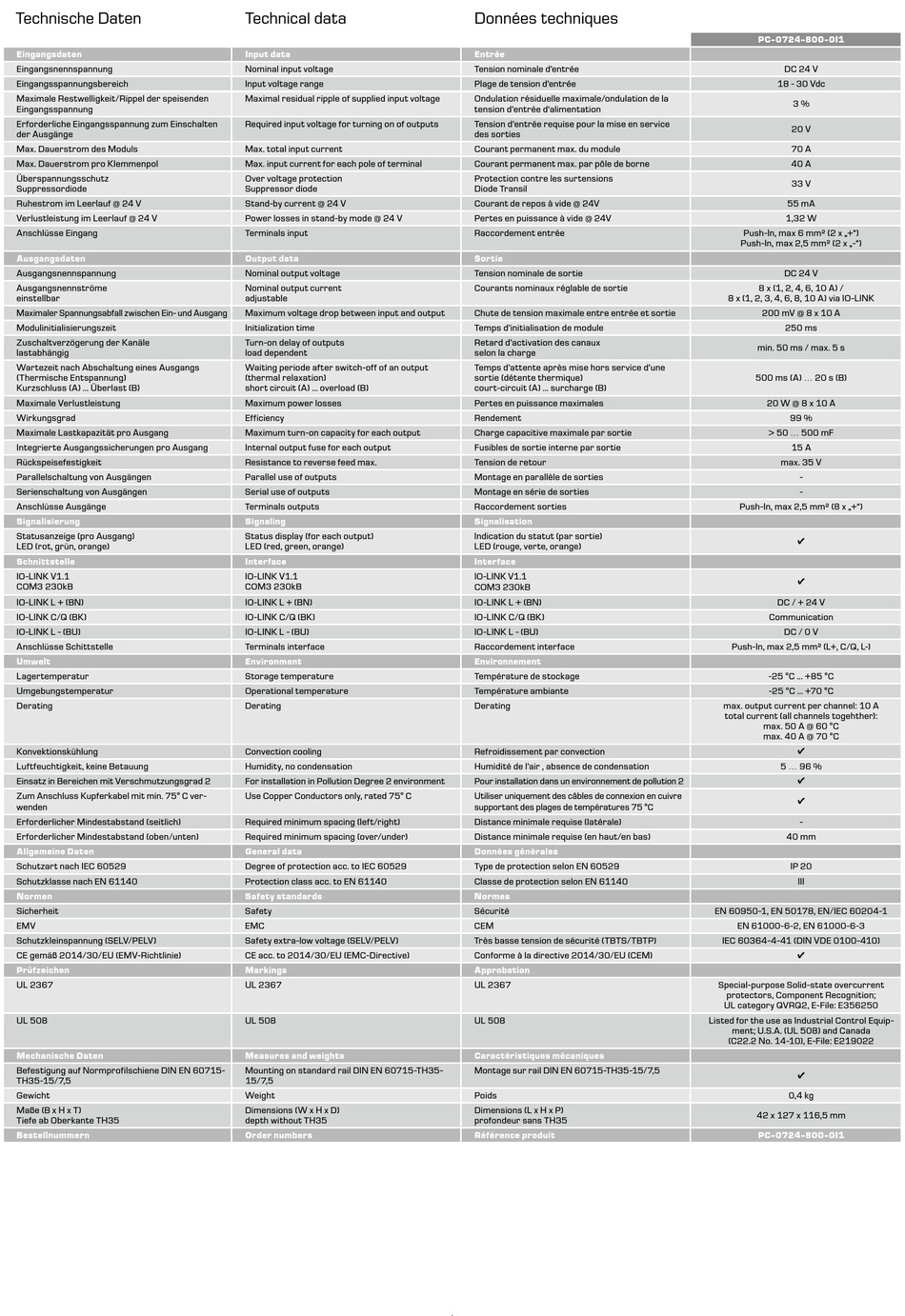

Technische Daten
Eingangsdaten
Eingangsnennspannung
Eingangsspannungsbereich
Maximale Restwelligkeit/Rippel der speisenden
Eingangsspannung
Erforderliche Eingangsspannung zum Einschalten
der Ausgänge
Max. Dauerstrom des Moduls
Max. Dauerstrom pro Klemmenpol
Überspannungsschutz
Suppressordiode
Ruhestrom im Leerlauf @ 24 V
Verlustleistung im Leerlauf @ 24 V
Anschlüsse Eingang
Ausgangsdaten
Ausgangsnennspannung
Ausgangsnennströme
einstellbar
Maximaler Spannungsabfall zwischen Ein- und Ausgang
Modulinitialisierungszeit
Zuschaltverzögerung der Kanäle
lastabhängig
Wartezeit nach Abschaltung eines Ausgangs
(Thermische Entspannung)
Kurzschluss (A) ... Überlast (B)
Maximale Verlustleistung
Wirkungsgrad
Maximale Lastkapazität pro Ausgang
Integrierte Ausgangssicherungen pro Ausgang
Rückspeisefestigkeit
Parallelschaltung von Ausgängen
Serienschaltung von Ausgängen
Anschlüsse Ausgänge
Signalisierung
Statusanzeige (pro Ausgang)
LED (rot, grün, orange)
Schnittstelle
IO-LINK V1.1
COM3 230kB
IO-LINK L + (BN)
IO-LINK C/Q (BK)
IO-LINK L - (BU)
Anschlüsse Schittstelle
Umwelt
Lagertemperatur
Umgebungstemperatur
Derating
Konvektionskühlung
Luftfeuchtigkeit, keine Betauung
Einsatz in Bereichen mit Verschmutzungsgrad 2
Zum Anschluss Kupferkabel mit min. 75° C ver-
wenden
Erforderlicher Mindestabstand (seitlich)
Erforderlicher Mindestabstand (oben/unten)
Allgemeine Daten
Schutzart nach IEC 60529
Schutzklasse nach EN 61140
Normen
Sicherheit
EMV
Schutzkleinspannung (SELV/PELV)
CE gemäß 2014/30/EU (EMV-Richtlinie)
Prüfzeichen
UL 2367
UL 508
Mechanische Daten
Befestigung auf Normprofilschiene DIN EN 60715-
TH35-15/7,5
Gewicht
Maße (B x H x T)
Tiefe ab Oberkante TH35
Bestellnummern
Technical data
Input data
Nominal input voltage
Input voltage range
Maximal residual ripple of supplied input voltage
Required input voltage for turning on of outputs
Max. total input current
Max. input current for each pole of terminal
Over voltage protection
Suppressor diode
Stand-by current @ 24 V
Power losses in stand-by mode @ 24 V
Terminals input
Output data
Nominal output voltage
Nominal output current
adjustable
Maximum voltage drop between input and output
Initialization time
Turn-on delay of outputs
load dependent
Waiting periode after switch-off of an output
(thermal relaxation)
short circuit (A) ... overload (B)
Maximum power losses
Efficiency
Maximum turn-on capacity for each output
Internal output fuse for each output
Resistance to reverse feed max.
Parallel use of outputs
Serial use of outputs
Terminals outputs
Signaling
Status display (for each output)
LED (red, green, orange)
Interface
IO-LINK V1.1
COM3 230kB
IO-LINK L + (BN)
IO-LINK C/Q (BK)
IO-LINK L - (BU)
Terminals interface
Environment
Storage temperature
Operational temperature
Derating
Convection cooling
Humidity, no condensation
For installation in Pollution Degree 2 environment
Use Copper Conductors only, rated 75° C
Required minimum spacing (left/right)
Required minimum spacing (over/under)
General data
Degree of protection acc. to IEC 60529
Protection class acc. to EN 61140
Safety standards
Safety
EMC
Safety extra-low voltage (SELV/PELV)
CE acc. to 2014/30/EU (EMC-Directive)
Markings
UL 2367
UL 508
Measures and weights
Mounting on standard rail DIN EN 60715-TH35-
15/7,5
Weight
Dimensions (W x H x D)
depth without TH35
Order numbers
Données techniques
Entrée
Tension nominale d'entrée
Plage de tension d'entrée
Ondulation résiduelle maximale/ondulation de la
tension d'entrée d'alimentation
Tension d'entrée requise pour la mise en service
des sorties
Courant permanent max. du module
Courant permanent max. par pôle de borne
Protection contre les surtensions
Diode Transil
Courant de repos à vide @ 24V
Pertes en puissance à vide @ 24V
Raccordement entrée
Sortie
Tension nominale de sortie
Courants nominaux réglable de sortie
Chute de tension maximale entre entrée et sortie
Temps d'initialisation de module
Retard d'activation des canaux
selon la charge
Temps d'attente après mise hors service d'une
sortie (détente thermique)
court-circuit (A) ... surcharge (B)
Pertes en puissance maximales
Rendement
Charge capacitive maximale par sortie
Fusibles de sortie interne par sortie
Tension de retour
Montage en parallèle de sorties
Montage en série de sorties
Raccordement sorties
Signalisation
Indication du statut (par sortie)
LED (rouge, verte, orange)
Interface
IO-LINK V1.1
COM3 230kB
IO-LINK L + (BN)
IO-LINK C/Q (BK)
IO-LINK L - (BU)
Raccordement interface
Environnement
Température de stockage
Température ambiante
Derating
Refroidissement par convection
Humidité de l'air , absence de condensation
Pour installation dans un environnement de pollution 2
Utiliser uniquement des câbles de connexion en cuivre
supportant des plages de températures 75 °C
Distance minimale requise (latérale)
Distance minimale requise (en haut/en bas)
Données générales
Type de protection selon EN 60529
Classe de protection selon EN 61140
Normes
Sécurité
CEM
Très basse tension de sécurité (TBTS/TBTP)
Conforme à la directive 2014/30/EU (CEM)
Approbation
UL 2367
UL 508
Caractéristiques mécaniques
Montage sur rail DIN EN 60715-TH35-15/7,5
Poids
Dimensions (L x H x P)
profondeur sans TH35
Référence produit
PC-0724-800-0I1
DC 24 V
18 - 30 Vdc
3 %
20 V
70 A
40 A
33 V
55 mA
1,32 W
Push-In, max 6 mm² (2 x „+")
Push-In, max 2,5 mm² (2 x „-")
DC 24 V
8 x (1, 2, 4, 6, 10 A) /
8 x (1, 2, 3, 4, 6, 8, 10 A) via IO-LINK
200 mV @ 8 x 10 A
250 ms
min. 50 ms / max. 5 s
500 ms (A) ... 20 s (B)
20 W @ 8 x 10 A
99 %
> 50 ... 500 mF
15 A
max. 35 V
-
-
Push-In, max 2,5 mm² (8 x „+")
o
o
DC / + 24 V
Communication
DC / 0 V
Push-In, max 2,5 mm² (L+, C/Q, L-)
-25 °C ... +85 °C
-25 °C ... +70 °C
max. output current per channel: 10 A
total current (all channels togehther):
max. 50 A @ 60 °C
max. 40 A @ 70 °C
o
5 ... 96 %
o
o
-
40 mm
IP 20
III
EN 60950-1, EN 50178, EN/IEC 60204-1
EN 61000-6-2, EN 61000-6-3
IEC 60364-4-41 (DIN VDE 0100-410)
o
Special-purpose Solid-state overcurrent
protectors, Component Recognition;
UL category QVRQ2, E-File: E356250
Listed for the use as Industrial Control Equip-
ment; U.S.A. (UL 508) and Canada
(C22.2 No. 14-10), E-File: E219022
o
0,4 kg
42 x 127 x 116,5 mm
PC-0724-800-0I1
