DEUTSCH

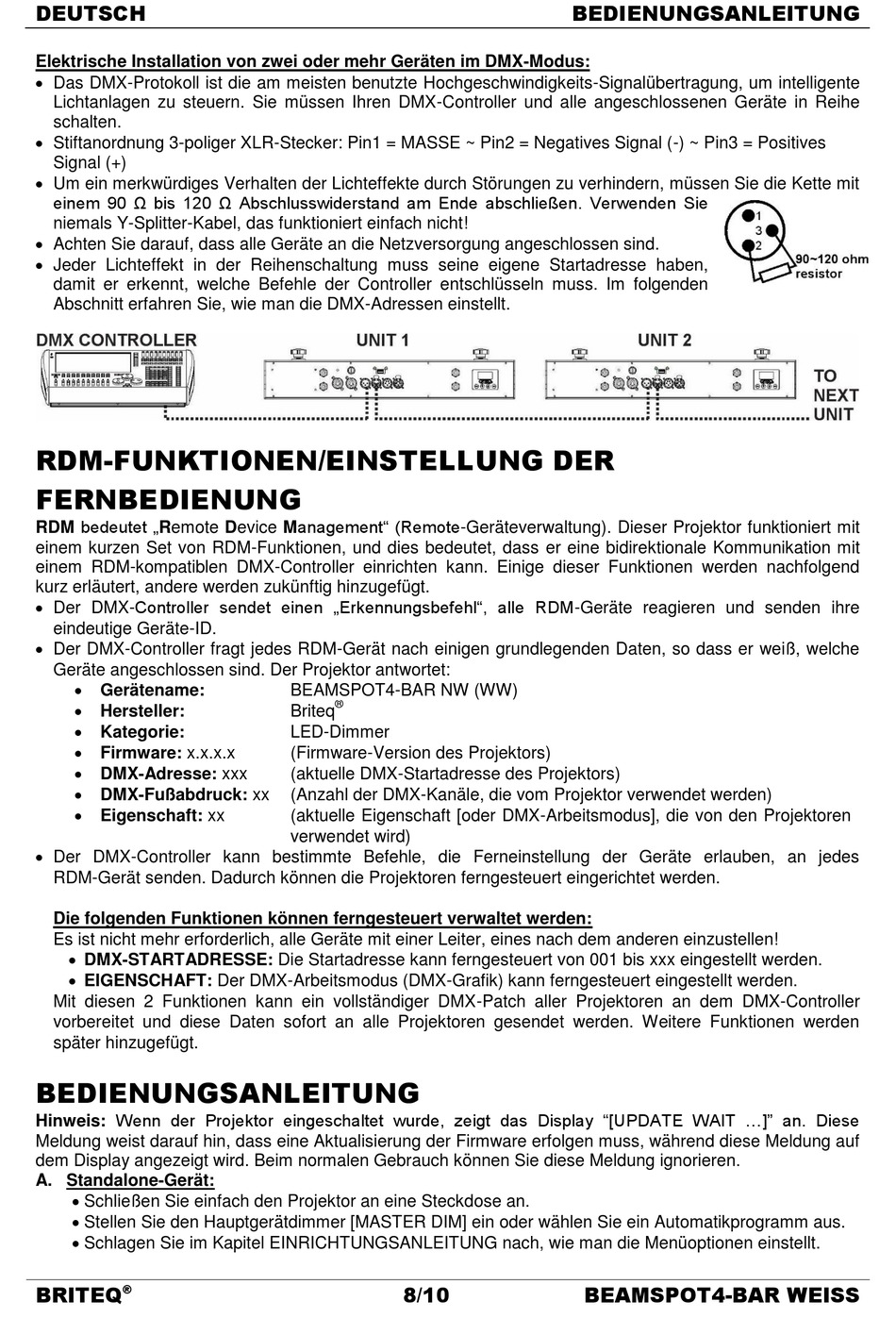

Elektrische Installation von zwei oder mehr Geräten im DMX-Modus:
Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente
Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte in Reihe
schalten.
Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+)
Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit
einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden Sie
niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
Jeder Lichteffekt in der Reihenschaltung muss seine eigene Startadresse haben,
damit er erkennt, welche Befehle der Controller entschlüsseln muss. Im folgenden
Abschnitt erfahren Sie, wie man die DMX-Adressen einstellt.
RDM-FUNKTIONEN/EINSTELLUNG DER
FERNBEDIENUNG
RDM bedeutet „Remote Device Management" (Remote-Geräteverwaltung). Dieser Projektor funktioniert mit
einem kurzen Set von RDM-Funktionen, und dies bedeutet, dass er eine bidirektionale Kommunikation mit
einem RDM-kompatiblen DMX-Controller einrichten kann. Einige dieser Funktionen werden nachfolgend
kurz erläutert, andere werden zukünftig hinzugefügt.
Der DMX-Controller sendet einen „Erkennungsbefehl", alle RDM-Geräte reagieren und senden ihre
eindeutige Geräte-ID.
Der DMX-Controller fragt jedes RDM-Gerät nach einigen grundlegenden Daten, so dass er weiß, welche
Geräte angeschlossen sind. Der Projektor antwortet:
Gerätename:
Hersteller:
Kategorie:
Firmware: x.x.x.x
DMX-Adresse: xxx
DMX-Fußabdruck: xx
Eigenschaft: xx
Der DMX-Controller kann bestimmte Befehle, die Ferneinstellung der Geräte erlauben, an jedes
RDM-Gerät senden. Dadurch können die Projektoren ferngesteuert eingerichtet werden.
Die folgenden Funktionen können ferngesteuert verwaltet werden:
Es ist nicht mehr erforderlich, alle Geräte mit einer Leiter, eines nach dem anderen einzustellen!
DMX-STARTADRESSE: Die Startadresse kann ferngesteuert von 001 bis xxx eingestellt werden.
EIGENSCHAFT: Der DMX-Arbeitsmodus (DMX-Grafik) kann ferngesteuert eingestellt werden.
Mit diesen 2 Funktionen kann ein vollständiger DMX-Patch aller Projektoren an dem DMX-Controller
vorbereitet und diese Daten sofort an alle Projektoren gesendet werden. Weitere Funktionen werden
später hinzugefügt.
BEDIENUNGSANLEITUNG
Hinweis: Wenn der Projektor eingeschaltet wurde, zeigt das Display "[UPDATE WAIT ...]" an. Diese
Meldung weist darauf hin, dass eine Aktualisierung der Firmware erfolgen muss, während diese Meldung auf
dem Display angezeigt wird. Beim normalen Gebrauch können Sie diese Meldung ignorieren.
A. Standalone-Gerät:
Schließen Sie einfach den Projektor an eine Steckdose an.
Stellen Sie den Hauptgerätdimmer [MASTER DIM] ein oder wählen Sie ein Automatikprogramm aus.
Schlagen Sie im Kapitel EINRICHTUNGSANLEITUNG nach, wie man die Menüoptionen einstellt.
BRITEQ
®
BEAMSPOT4-BAR NW (WW)
®
Briteq
LED-Dimmer
(Firmware-Version des Projektors)
(aktuelle DMX-Startadresse des Projektors)
(Anzahl der DMX-Kanäle, die vom Projektor verwendet werden)
(aktuelle Eigenschaft [oder DMX-Arbeitsmodus], die von den Projektoren
verwendet wird)
8/10
BEDIENUNGSANLEITUNG
BEAMSPOT4-BAR WEISS
