TLS ELECTRONICS QuickControl 4.0 IP Handbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Handbuch
QuickControl 4.0 IP
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TLS ELECTRONICS QuickControl 4.0 IP

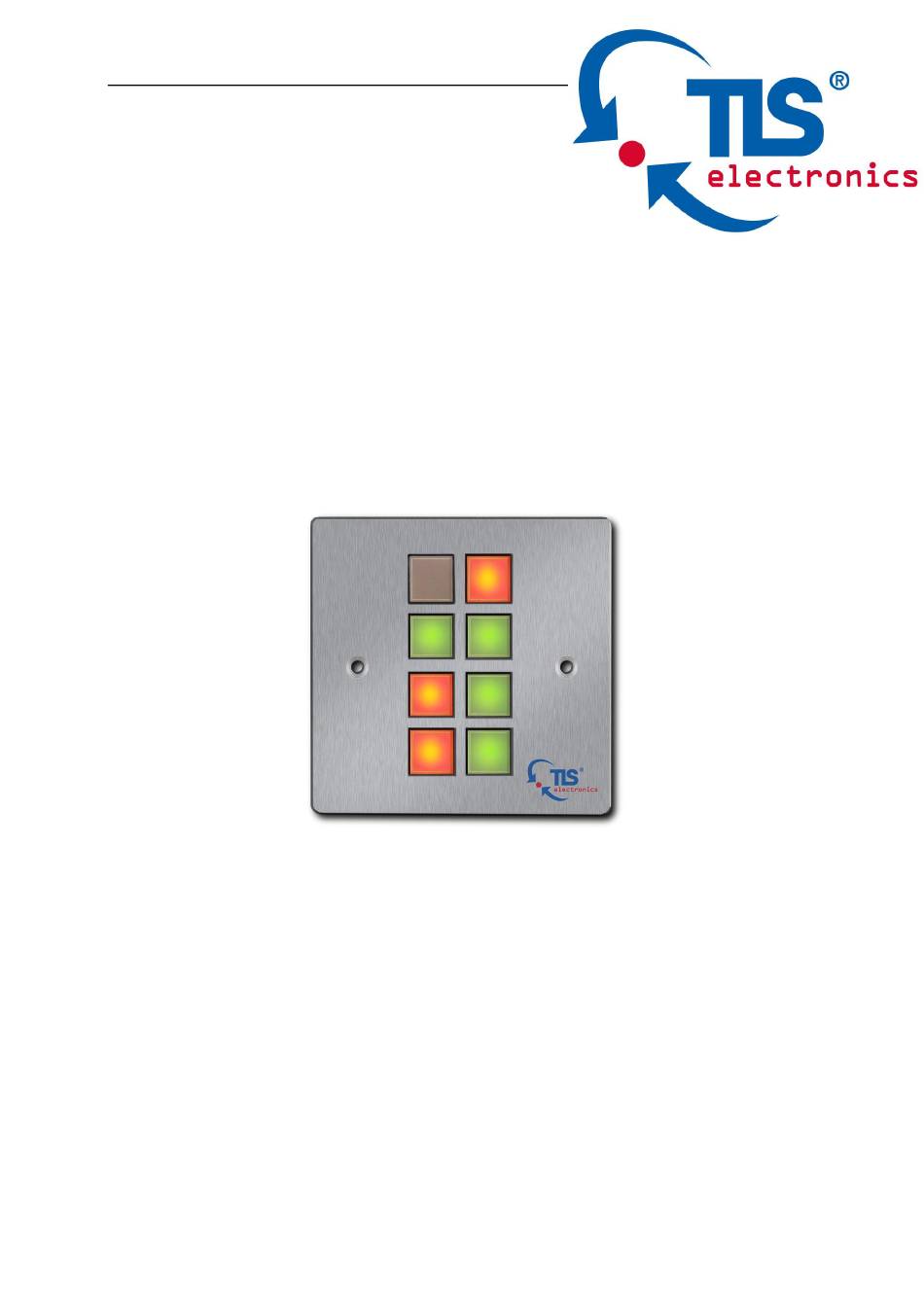

  • Seite 1 Handbuch QuickControl 4.0 IP...

  • Seite 2: Inhaltsverzeichnis

    8640230 QuickControl 4.0 IP Inhaltsverzeichnis Sicherheitsinformationen ................... 3 Spezifikationen ....................4 Einleitung ......................5 Geräte Beschreibung ..................5 Frontseite ......................5 Rückseite ......................6 Oberseite ......................7 Initialisierung, Werkseinstellung ................ 7 Web Server ..................... 8 Setting Menu ....................9 IR_Learning ....................9 Lan _Control ....................

  • Seite 3: Sicherheitsinformationen

    8640230 QuickControl 4.0 IP Update Firmware ..................... 22 Reinigung ......................24 Im Falle einer Transportbeschädigung ............24 Normen und Vorschriften ................. 25 Gewährleistung ....................25 Support ......................25 Sicherheitsinformationen Arbeiten an elektrischen Bauteilen bzw. Bauteilgruppen dürfen nur von einer Elektrofachkraft entsprechend den elektrischen Regeln (z.B. EN 60204, DIN VDE 0100/0113/0160) durchgeführt werden.

  • Seite 4: Spezifikationen

    8640230 QuickControl 4.0 IP Spezifikationen 8 Tasten, rückwärtig beleuchtet, Aus / Rot / Grün Tasten individuell beschriftbar 2 x RS232, bidirektional, PTR 3pol 1 x IR Ausgang, 5V / 10V umschaltbar, PTR 2pol 1 x IR Sensor, 38 KHz 2 x Relais, elektrischer Schalter, max. 24 V, 2xPTR 2pol 1 x LAN, 100MBit, 1 xRJ45 PoE (Power over Ethernet), PoE 802.3af, class 3...

  • Seite 5: Einleitung

    8640230 QuickControl 4.0 IP Einleitung Die QuickControl 4.0 IP ist ein Tastatur-Controller mit 2 x RS-232 Schnittstellen, 2 x Relay,1 IR und LAN. Das Gerät beinhaltet einen Webserver mit IP-Kontrolle zur Konfiguration der Tasten. Es unterstützt eine IR-Lernfunktion. Die QuickControl 4.0 IP ist erhältlich mit unterschiedlichen Fronten.

  • Seite 6: Rückseite

    8640230 QuickControl 4.0 IP Rückseite 1. Stromversorgung: 12-24V DC Eingang 2. Relais 1: elektrischer Schalter 3. IR Betriebsspannung (Steckbrücke): Brücke links 5V, Brücke rechts 10V 4. Relais 2: elektrischer Schalter 5. IR: digitaler Datenausgang für IR Sender 6. RS-232_2: RS-232 Ausgang 7.

  • Seite 7: Oberseite

    8640230 QuickControl 4.0 IP Oberseite 1. IR Leseeinheit: IR Sensor. Frequenz 38K. Initialisierung, Werkseinstellung Vor der ersten Inbetriebnahme sollte die QuickControl 4.0 initialisiert werden. Halten Sie die Tasten 1, 3 und 5 gedrückt, während sie die Stromversorgung einschalten. Lassen Sie die Tasten los, sobald alle Tasten rot leuchten. Die Tastenfarbe wechselt jetzt auf Grün.

  • Seite 8: Web Server

    8640230 QuickControl 4.0 IP Web Server Die werksseitig eingestellte IP-Adresse ist: 192.168.1.20 Um den Webserver der QuickControl zu erreichen, verbinden sie das Gerät mit einem Patchkabel mit ihrem PC. Danach stellen sie die Netzwerkadresse ihres PC auf eine geeignete statische IP-Adresse im Segment 1. Dann öffnen sie ihren Webbrowser und geben die Adresse 192.168.1.20 ein.

  • Seite 9: Setting Menu

    8640230 QuickControl 4.0 IP Um die QuickControl 4.0 in ihr bestehendes Netzwerk einzubinden, müssen Sie nun eine geeignete freie IP-Adresse aus dem Adressraum ihres Netztwerkes in die QuickControl eingeben. Falls ihr Netzwerk zum Beispiel die IP-Adressen 192.168.88.XXX verwendet, können sie der QuickControl die Adresse 192.168.88.1XX zuweisen. Ist die Adresse eingestellt, können sie die QuickControl in ihrem Netzwerk einsetzen.

  • Seite 10: Lan _Control

    8640230 QuickControl 4.0 IP Lan _Control Die Netzwerkparameter DHCP, IP Adresse, Netzwerkmaske, Gateway, TCP Server oder Client und Host IP TCP Port können im Net Control Menü ein- gestellt werden. Die Version von System Hardware, Boot Loader and System Software wird ebenfalls angezeigt.

  • Seite 11: Virtual Keypad Menu

    8640230 QuickControl 4.0 IP Virtual Keypad Menu Im Menü-Punkt Virtual Keypad haben sie “virtuelle” Tasten zur Verfügung. Die Tasten entsprechen in ihrer Funktion den Hardware-Tasten. Die virtuellen Tasten können aus jedem Browser bedient warden. Commands Menu Das Commands-Menü dient zur Konfiguration der Tastenfunktionen. Auf jeder der 8 Tasten können 6 Befehle hinterlegt werden.

  • Seite 12: Event Selection

    8640230 QuickControl 4.0 IP Event Selection QuickControl 4.0 IP supports 11 events None: Do nothing IR: Send out IR code IP_Send: Send data to TCP Server by LAN IP_Ack: Get data from TCP Client by LAN LED: LED color control...

  • Seite 13: Ir Event

    8640230 QuickControl 4.0 IP IR Event IR-Steuerbefehle können von der QuickControl erlernt werden und dann auf Tastendruck über den IR-Ausgang gesendet werden. Das Einlernen erfolgt im Menü: Setting\IR Learning menu. Das System unterstützt max. 10 IR Befehle. 1. Vergeben sie einen Namen für den IR-Befehl (keine Leerzeichen, Unterstrich erlaubt) 2.

  • Seite 14: Ir Code Sending

    8640230 QuickControl 4.0 IP IR code sending Verbinden sie den IR-Sender mit der QuickControl und wählen sie den ent- sprechenden IR-Befehl aus dem pull-down Menü aus, anschließend mit dem Submit-Button bestätigen. Der IR-Befehl kann auch direkt in die Kommandozeile eingegeben werden.

  • Seite 15: Ip_Send Event

    8640230 QuickControl 4.0 IP IP_Send Event Der “IP Send Event” kann ASCII- or HEX-Daten zu einer IP Adresse senden. Format: IP Adresse*Port*Data Beispiel: Sende 123456789 an 192.168.2.51, Port 1001, das Format ist dann 192.168.2.51*1001*123456789, ASCII, also kein Hex markieren! IP_Ack Event Nach dem “IP Ack Event”...

  • Seite 16: Ip Button Trigger Command >Btnx

    Zeile und markiere Hex (3E 42 74 6E 33 0D ist der Hex code von >Btn3<cr>) 3. Bestätige mit dem Submit Button IP_Send / IP_Ack Event und das IP Button Trigger Command sind ein wesentliches Leistungsmerkmal der QuickControl 4.0 IP. Anwender kön- nen damit mehrere Geräte zu einem leistungsstarken Geräteverbund zusammenschalten.

  • Seite 17: Relay1_No/Relay2_No Event

    8640230 QuickControl 4.0 IP Relay1_NO/Relay2_NO Event Verbinden sie den Relais Kontakt der QuickControl mit einer Stromversorgung (Max. DC 24V) und dem zu steuernden Gerät (oder einem anderen Relais für 230 V). Der Relais-Kontakt der QuickControl ist normalerweise offen. Wählen sie Relay1_NO und bestätigen sie mit Submit.

  • Seite 18: Rs232_1/Rs232_2 Event

    8640230 QuickControl 4.0 IP RS232_1/RS232_2 Event Sie können die Schnittstellen RS232_1 oder RS232_2 zum Senden von Daten verwenden. Die Werkseinstellung ist: Baud rate 56000, Data bits 8, Stop bits 1 und none Parity bits. Bei jedem Tastendruck wird die QuickControl jetzt die Begrüßungszeile auf RS232_1 und RS232_2 senden.

  • Seite 19: Rs232_1Ack And Rs232_2Ack Event

    8640230 QuickControl 4.0 IP RS232_1Ack and RS232_2Ack Event Nach dem “RS232_Ack Event” wartet die QuickControl auf eine Antwort eines RS232-Gerätes und vergleicht diese Antwort mit der vordefinierten Sequenz aus der Kommandozeile um die begonnene Aktion fortzuführen oder zu stop- pen. Falls die QuickControl keine Antwort erhält wird der RS232_1Ack Event 5 mal wiederholt.

  • Seite 20: Ip Pass Through Rs232 Command

    8640230 QuickControl 4.0 IP IP pass through RS232 Command Das “IP pass through RS232” Kommando dient zum Senden von IP-Daten über RS232 und umgekehrt. Das bedeutet, daß eine QuickControl 4.0 wie ein Repeater arbeiten kann. >CSNUMTXMsg<CR> NUM: 0 LAN 1:Rs232 port 1 2:Rs232 port 2 MSG: Daten für das “pass through”...

  • Seite 21: Clone / Backup

    8640230 QuickControl 4.0 IP Time(S) application Jede Taste kann maximal 6 Events ausführen. Time(S) definiert die Zeit bis zum Beginn des Events. Clone / Backup Clone Sie können eine QuickControl 4.0 clonen, indem sie die Funktionalität des Browsers (am Beispiel Mozilla Firefox) nutzen.

  • Seite 22: Backup

    8640230 QuickControl 4.0 IP Backup Um ein Backup einer QuickControl anzulegen, nutzen sie ebenfalls die Funktionalität des Browsers (wieder am Beispiel des Mozilla Firefox). Sie löschen zuerst wieder den vorhandenen Cache des Browsers (s.o.). Anschließend konfigurieren sie die neue QuickControl. Wenn ihre Konfigura- tion beendet ist verlassen sie den Browser.
  • Seite 23 8640230 QuickControl 4.0 IP Rufen Sie die Bootloader-Software auf, geben sie die IP-Adresse und die Port-Nummer der QuickControl ein und drücken sie auf die Connect- Markierung. Wählen die die QuickControl (Buttoncontroller) aus und laden sie die Firmware-Datei. Dann drücken sie auf die Upgrade-Funktion. Warten sie einige Sekunden bis zur Beendigung des Upgrades.

  • Seite 24: Reinigung

    8640230 QuickControl 4.0 IP Reinigung Für die Reinigung der TLS Produkte nur ein trockenes, weiches Tuch verwen- den, auf keinen Fall Chemikalien. Im Falle einer Transportbeschädigung Sollte es zu einem Transportschaden kommen, bitten wir Sie folgende Punkte zu beachten:  Lassen Sie auf jeden Fall die Ware und Verpackung unverändert.

  • Seite 25: Normen Und Vorschriften

    EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Gewährleistung Die TLS Gewährleistung für die TLS QuickControl 4.0 IP beträgt 36 Monate. Schäden, die durch eine unsachgemäße Bedienung oder durch Gewaltan- wendung entstanden sind, unterliegen nicht der Gewährleistung. Die Gewähr- leistung erlischt, wenn nichtautorisierte Personen das Gerät öffnen.
