F

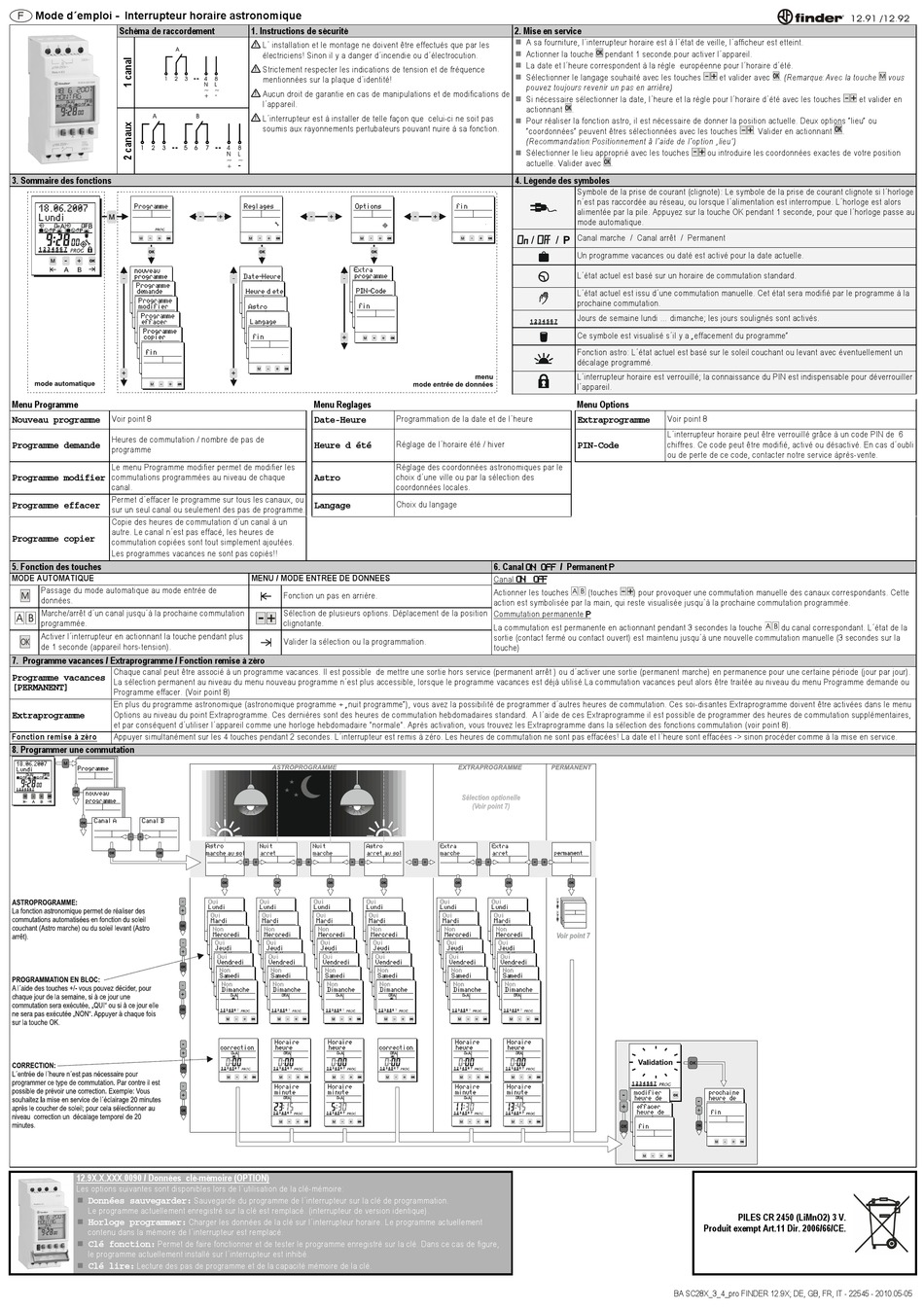

Mode d´emploi - Interrupteur horaire astronomique
Schéma de raccordement
3. Sommaire des fonctions
Menu Programme
Voir point 8
Nouveau programme
Heures de commutation / nombre de pas de
Programme demande
programme
Le menu Programme modifier permet de modifier les
commutations programmées au niveau de chaque
Programme modifier
canal.
Permet d´effacer le programme sur tous les canaux, ou
Programme effacer
sur un seul canal ou seulement des pas de programme.
Copie des heures de commutation d´un canal à un
autre. Le canal n´est pas effacé, les heures de
Programme copier
commutation copiées sont tout simplement ajoutées.
Les programmes vacances ne sont pas copiés!!
5. Fonction des touches
MODE AUTOMATIQUE
Passage du mode automatique au mode entrée de
données.
Marche/arrêt d´un canal jusqu´à la prochaine commutation
programmée.
Activer l´interrupteur en actionnant la touche pendant plus
de 1 seconde (appareil hors-tension).
7. Programme vacances / Extraprogramme / Fonction remise à zéro
Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt ) ou d´activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Programme vacances
La sélection permanent au niveau du menu nouveau programme n´est plus accessible, lorsque le programme vacances est déjà utilisé.La commutation vacances peut alors être traitée au niveau du menu Programme demande ou
[PERMANENT]
Programme effacer. (Voir point 8)
En plus du programme astronomique (astronomique programme + „nuit programme"), vous avez la possibilité de programmer d´autres heures de commutation. Ces soi-disantes Extraprogramme doivent être activées dans le menu
Options au niveau du point Extraprogramme. Ces dernières sont des heures de commutation hebdomadaires standard. A l´aide de ces Extraprogramme il est possible de programmer des heures de commutation supplémentaires,
Extraprogramme
et par conséquent d´utiliser l´appareil comme une horloge hebdomadaire "normale". Après activation, vous trouvez les Extraprogramme dans la sélection des fonctions commutation (voir point 8).
Fonction remise à zéro
Appuyer simultanément sur les 4 touches pendant 2 secondes. L´interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l´heure sont effacées -> sinon procéder comme à la mise en service.
8. Programmer une commutation
12.9X.X.XXX.0090 / Données clé-mémoire (OPTION)
Les options suivantes sont disponibles lors de l´utilisation de la clé-mémoire:
Données sauvegarder:
Le programme actuellement enregistré sur la clé est remplacé. (interrupteur de version identique).
Horloge programmer:
contenu dans la mémoire de l´interrupteur est remplacé.
Permet de faire fonctionner et de tester le programme enregistré sur la clé. Dans ce cas de figure,
Clé fonction:
le programme actuellement installé sur l´interrupteur est inhibé.
Lecture des pas de programme et de la capacité mémoire de la clé.
Clé lire:
1. Instructions de sécurité
L´ installation et le montage ne doivent être effectués que par les
!
électriciens! Sinon il y a danger d´incendie ou d´électrocution.
Strictement respecter les indications de tension et de fréquence
!
mentionnées sur la plaque d´identité!
!
Aucun droit de garantie en cas de manipulations et de modifications de
l´appareil.
!
L´interrupteur est à installer de telle façon que celui-ci ne soit pas
soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.
Menu Reglages
Date-Heure
Heure d été
Astro
Langage
MENU / MODE ENTREE DE DONNEES
Fonction un pas en arrière.
Sélection de plusieurs options. Déplacement de la position
clignotante.
Valider la sélection ou la programmation.
Sauvegarde du programme de l´interrupteur sur la clé de programmation.
Charger les données de la clé sur l´interrupteur horaire. Le programme actuellement
2. Mise en service
A sa fourniture, l´interrupteur horaire est à l´état de veille, l´afficheur est etteint.
Actionner la touche
La date et l´heure correspondent à la règle européenne pour l´horaire d´été.
Sélectionner le langage souhaité avec les touches
pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l´heure et la règle pour l´horaire d´été avec les touches
actionnant
Pour réaliser la fonction astro, il est nécessaire de donner la position actuelle. Deux options "lieu" ou
"coordonnées" peuvent êtres sélectionnées avec les touches
(Recommandation:Positionnement à l´aide de l´option „lieu")
Sélectionner le lieu approprié avec les touches
actuelle. Valider avec
4. Légende des symboles
P
/
/
Programmation de la date et de l´heure
Réglage de l´horaire été / hiver
Réglage des coordonnées astronomiques par le
choix d´une ville ou par la sélection des
coordonnées locales.
Choix du langage
6. Canal ON OFF / Permanent P
Canal
ON /OFF
Actionner les touches
action est symbolisée par la main, qui reste visualisée jusqu´à la prochaine commutation programmée.
Commutation permanente P
La commutation est permanente en actionnant pendant 3 secondes la touche
sortie (contact fermé ou contact ouvert) est maintenu jusqu´à une nouvelle commutation manuelle (3 secondes sur la
touche)
pendant 1 seconde.pour activer l´appareil.
et valider avec
.
ou introduire les coordonnées exactes de votre position
.
Symbole de la prise de courant (clignote): Le symbole de la prise de courant clignote si l´horloge
n´est pas raccordée au réseau, ou lorsque l´alimentation est interrompue. L´horloge est alors
alimentée par la pile. Appuyez sur la touche OK pendant 1 seconde, pour que l´horloge passe au
mode automatique.
Canal marche / Canal arrêt / Permanent
Un programme vacances ou daté est activé pour la date actuelle.
L´état actuel est basé sur un horaire de commutation standard.
L´état actuel est issu d´une commutation manuelle. Cet état sera modifié par le programme à la
prochaine commutation.
Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
Ce symbole est visualisé s´il y a „effacement du programme"
Fonction astro: L´état actuel est basé sur le soleil couchant ou levant avec éventuellement un
décalage programmé.
L´interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller
l´appareil.
Menu Options
Voir point 8
Extraprogramme
L´interrupteur horaire peut être verrouillé grâce à un code PIN de 6
chiffres. Ce code peut être modifié, activé ou désactivé. En cas d´oubli
PIN-Code
ou de perte de ce code, contacter notre service àprès-vente.
(touches
) pour provoquer une commutation manuelle des canaux correspondants. Cette
PILES CR 2450 (LiMnO2) 3 V.
Produit exempt Art.11 Dir. 2006/66/CE.
BA SC28X_3_4_pro FINDER 12.9X; DE, GB, FR, IT - 22545 - 2010.05-05
. (Remarque:Avec la touche
vous
et valider en
. Valider en actionnant
.
du canal correspondant. L´état de la
