157
mm

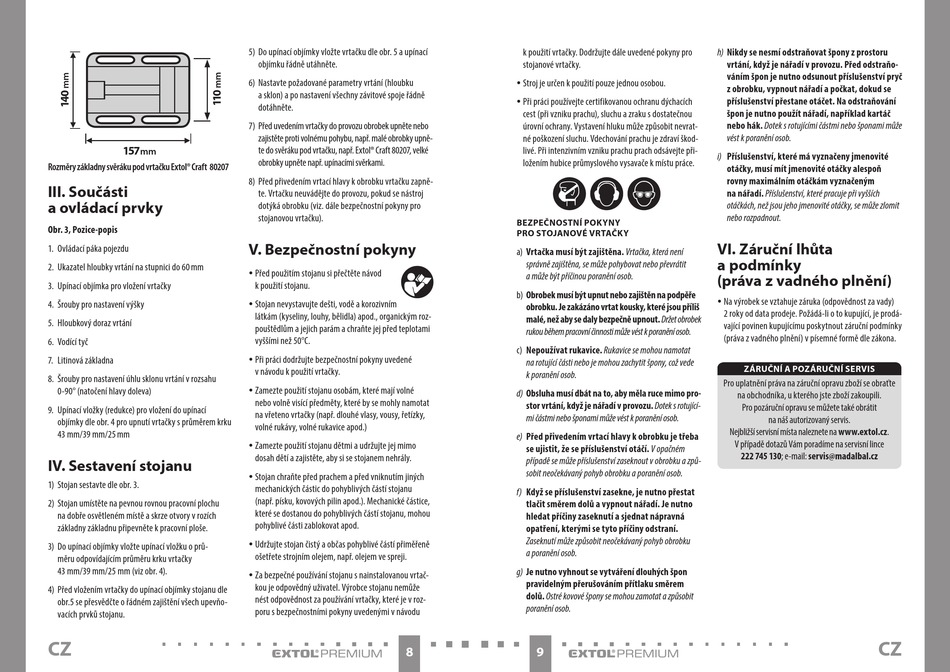

Rozměry základny svěráku pod vrtačku Extol® Craft 80207
iii. Součásti
a ovládací prvky
Obr. 3, pozice-popis
1. Ovládací páka pojezdu
2. Ukazatel hloubky vrtání na stupnici do 60 mm
3. Upínací objímka pro vložení vrtačky
4. Šrouby pro nastavení výšky
5. Hloubkový doraz vrtání
6. Vodící tyč
7. Litinová základna
8. Šrouby pro nastavení úhlu sklonu vrtání v rozsahu
0-90° (natočení hlavy doleva)
9. Upínací vložky (redukce) pro vložení do upínací
objímky dle obr. 4 pro upnutí vrtačky s průměrem krku
43 mm/39 mm/25 mm
iv. Sestavení stojanu
1) Stojan sestavte dle obr. 3.
2) Stojan umístěte na pevnou rovnou pracovní plochu
na dobře osvětleném místě a skrze otvory v rozích
základny základnu připevněte k pracovní ploše.
3) Do upínací objímky vložte upínací vložku o prů-
měru odpovídajícím průměru krku vrtačky
43 mm/39 mm/25 mm (viz obr. 4).
4) Před vložením vrtačky do upínací objímky stojanu dle
obr.5 se přesvědčte o řádném zajištění všech upevňo-
vacích prvků stojanu.
CZ
5) Do upínací objímky vložte vrtačku dle obr. 5 a upínací
objímku řádně utáhněte.
6) Nastavte požadované parametry vrtání (hloubku
a sklon) a po nastavení všechny závitové spoje řádně
dotáhněte.
7) Před uvedením vrtačky do provozu obrobek upněte nebo
zajistěte proti volnému pohybu, např. malé obrobky upně-
te do svěráku pod vrtačku, např. Extol® Craft 80207, velké
obrobky upněte např. upínacími svěrkami.
8) Před přivedením vrtací hlavy k obrobku vrtačku zapně-
te. Vrtačku neuvádějte do provozu, pokud se nástroj
dotýká obrobku (viz. dále bezpečnostní pokyny pro
stojanovou vrtačku).
v. Bezpečnostní pokyny
y Před použitím stojanu si přečtěte návod
k použití stojanu.
y Stojan nevystavujte dešti, vodě a korozivním
látkám (kyseliny, louhy, bělidla) apod., organickým roz-
pouštědlům a jejich parám a chraňte jej před teplotami
vyššími než 50°C.
y Při práci dodržujte bezpečnostní pokyny uvedené
v návodu k použití vrtačky.
y Zamezte použití stojanu osobám, které mají volné
nebo volně visící předměty, které by se mohly namotat
na vřeteno vrtačky (např. dlouhé vlasy, vousy, řetízky,
volné rukávy, volné rukavice apod.)
y Zamezte použití stojanu dětmi a udržujte jej mimo
dosah dětí a zajistěte, aby si se stojanem nehrály.
y Stojan chraňte před prachem a před vniknutím jiných
mechanických částic do pohyblivých částí stojanu
(např. písku, kovových pilin apod.). Mechanické částice,
které se dostanou do pohyblivých částí stojanu, mohou
pohyblivé části zablokovat apod.
y Udržujte stojan čistý a občas pohyblivé částí přiměřeně
ošetřete strojním olejem, např. olejem ve spreji.
y Za bezpečné používání stojanu s nainstalovanou vrtač-
kou je odpovědný uživatel. Výrobce stojanu nemůže
nést odpovědnost za používání vrtačky, které je v roz-
poru s bezpečnostními pokyny uvedenými v návodu
8
k použití vrtačky. Dodržujte dále uvedené pokyny pro
stojanové vrtačky.
y Stroj je určen k použití pouze jednou osobou.
y Při práci používejte certifikovanou ochranu dýchacích
cest (při vzniku prachu), sluchu a zraku s dostatečnou
úrovní ochrany. Vystavení hluku může způsobit nevrat-
né poškození sluchu. Vdechování prachu je zdraví škod-
livé. Při intenzivním vzniku prachu prach odsávejte při-
ložením hubice průmyslového vysavače k místu práce.
BEZPEčNoSTNí PoKyNy
Pro STojANové vrTAčKy
a) vrtačka musí být zajištěna. Vrtačka, která není
správně zajištěna, se může pohybovat nebo převrátit
a může být příčinou poranění osob.
b) Obrobek musí být upnut nebo zajištěn na podpěře
obrobku. je zakázáno vrtat kousky, které jsou příliš
malé, než aby se daly bezpečně upnout. Držet obrobek
rukou během pracovní činnosti může vést k poranění osob.
c) nepoužívat rukavice. Rukavice se mohou namotat
na rotující části nebo je mohou zachytit špony, což vede
k poranění osob.
d) Obsluha musí dbát na to, aby měla ruce mimo pro-
stor vrtání, když je nářadí v provozu. Dotek s rotující-
mi částmi nebo šponami může vést k poranění osob.
e) před přivedením vrtací hlavy k obrobku je třeba
se ujistit, že se příslušenství otáčí. V opačném
případě se může příslušenství zaseknout v obrobku a způ-
sobit neočekávaný pohyb obrobku a poranění osob.
f) když se příslušenství zasekne, je nutno přestat
tlačit směrem dolů a vypnout nářadí. je nutno
hledat příčiny zaseknutí a sjednat nápravná
opatření, kterými se tyto příčiny odstraní.
Zaseknutí může způsobit neočekávaný pohyb obrobku
a poranění osob.
g) je nutno vyhnout se vytváření dlouhých špon
pravidelným přerušováním přítlaku směrem
dolů. Ostré kovové špony se mohou zamotat a způsobit
poranění osob.
9
h) nikdy se nesmí odstraňovat špony z prostoru
vrtání, když je nářadí v provozu. před odstraňo-
váním špon je nutno odsunout příslušenství pryč
z obrobku, vypnout nářadí a počkat, dokud se
příslušenství přestane otáčet. na odstraňování
špon je nutno použít nářadí, například kartáč
nebo hák. Dotek s rotujícími částmi nebo šponami může
vést k poranění osob.
i) příslušenství, které má vyznačeny jmenovité
otáčky, musí mít jmenovité otáčky alespoň
rovny maximálním otáčkám vyznačeným
na nářadí. Příslušenství, které pracuje při vyšších
otáčkách, než jsou jeho jmenovité otáčky, se může zlomit
nebo rozpadnout.
vi. Záruční lhůta
a podmínky
(práva z vadného plnění)
y Na výrobek se vztahuje záruka (odpovědnost za vady)
2 roky od data prodeje. Požádá-li o to kupující, je prodá-
vající povinen kupujícímu poskytnout záruční podmínky
(práva z vadného plnění) v písemné formě dle zákona.
ZárUčNí A PoZárUčNí SErviS
Pro uplatnění práva na záruční opravu zboží se obraťte
na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se můžete také obrátit
na náš autorizovaný servis.
Nejbližší servisní místa naleznete na www.extol.cz.
V případě dotazů Vám poradíme na servisní lince
222 745 130; e-mail: servis@madalbal.cz
