- Seite 1 SmartStart ™ Montage- und bedienungsanleitung www.defa.com...
-
Seite 2: Inhaltsverzeichnis
INHALT SMARTSTART™ HINWEISE ZUR BEDIENUNGSANLEITUNG GRUNDFUNKTION DISPLAY SYMBOLE MENU MENUSTRUKTUR EINSTELLUNGEN DATUM WERKSEINSTELLUNGEN 5 ODER 7 TAGE/WOCHE VORWÄRMSYSTEME SYSTEMKONTROLLE THERMOSTAT BENUTZERNAME TASTENSPERRE BELEUCHTUNG TEMPERATUREINHEIT TEMPERATURKALIBRIERUNG SPRACHE SERIENNUMMER ZUBEHÖR KALENDER STOPPUHR VORWÄRMPROGRAMM VERWENDUNG DES VORWÄRMPROGRAMMS PROGRAMMIERUNG SEPARATE EINSCHALTZEIT DATUMSGESTEUERTE EINSCHALTZEIT SONDEREINSTELLUNGEN... -
Seite 3: Smartstart
Im Kapitel Menustruktur in der Bedienungsanleitung gibt es oben auf der Seite eine Startsequ- enz. Das Beispiel unten zeigt, welche Bedeutung die Tasten haben und wie man vom Startbild im SmartStart™ zum Menu “Einstellungen” gelangt. ? kennzeichnet den Ausgangspunkt der einzelnen Erklärungen. -
Seite 4: Grundfunktion

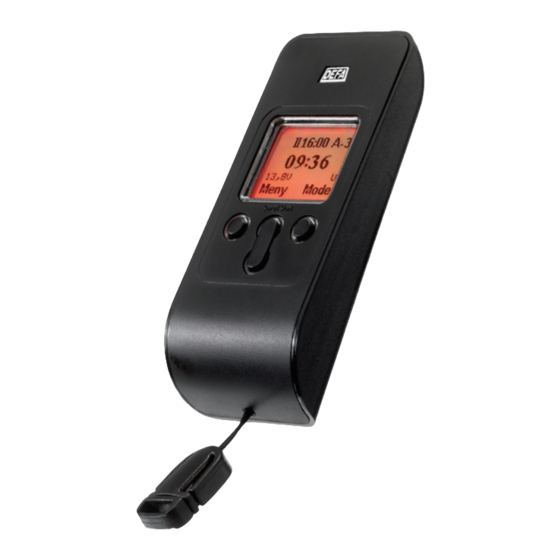

SmartStart™ GRUNDFUNKTION SmartStart™ besteht aus zwei Komponenten – dem Handsender (HS) und der im Fahrzeug verbauten Sende- und Empfangseinheit (SE). Die gesamte Kommunika- tion zwischen den Komponenten wird mithilfe des Handsenders ausgelöst. Außer der Tastensperre und der Displaybeleuchtung werden alle Einstellungen und Daten in der SE gespeichert. -
Seite 5: Symbole
Fahrzeug an den Strom angeschlossen ist..schaltet sich zur programmierten Abholzeit I oder II NICHT ein. Die Vorwärmung ist deaktiviert und bleibt deaktiviert. Aut und Aut kennzeichnet, dass SmartStart™ den Motorwärmer und den Innenraumwärmer separat steuert. Beispielsweise, dass der Motorwärmer zu einem anderen Zeitpunkt starten soll als der Innenraumwärmer (16). -
Seite 6: Menu
MENU MENUSTRUKTUR UNTERMENU... -
Seite 7: Einstellungen
Ok bestätigen (linke Taste). SmartStart™ geht dann zum “Monat” über. 8 - Mit dem Pfeil nach oben oder unten zum korrekten Monat blättern und mit Ok bestätigen (linke Taste). SmartStart™ geht dann zum “Jahr” über. Anmerkung: Für die Einstellung einer 5- oder 7-Tagewoche, Mit dem Pfeil nach oben oder unten zum korrekten Jahr blättern und mit... -
Seite 8: Werkseinstellungen
Durch Drücken der rechten Taste nach dem 4. Punkt wird die Einstellung abgebrochen. Werkseinstellungen = Default = Die gleichen Einstellungen, mit denen SmartStart™ geliefert wurde, mit Ausnahme der Spracheinstellung, falls eine andere Sprache als Englisch gewählt worden ist. 5 ODER 7 TAGE/WOCHE Hier wird gewählt, ob die festgelegten Abholzeiten 5 oder 7 Tage/Woche... -
Seite 9: Vorwärmsysteme
EINSTELLUNGEN 1-12x VORWÄRMSYSTEME DEFA WarmUp ist ein elektrisch betriebenes System. SmartStart™ ist werkseitig mit Elektrisch als Standard eingestellt. SmartStart™ hat die Voraussetzungen, auch andere kraftstoffbetriebene Systeme entweder mit DEFA WarmUp oder separat steuern zu können. Die Vorwärmsystemeinstellungen befinden sich unter dem Menupunkt Einstellungen. 1 - SmartStart™ aktivieren. -
Seite 10: Thermostat
Temperaturfühler in der SE die Durch Drücken der rechten Taste nach dem 4. Punkt wird die Einstellung Aut-Funktion des Motorwärmers. abgebrochen. BENUTZERNAME Mit dem DEFA SmartStart™ können zwei verschiedene Benutzerpro- file erstellt werden. Dies ist zweckmäßig, wenn mehrere Personen das gleiche Fahrzeug nutzen. Standardwert für die Benutzerprofile sind USER1 und USER2. Diese können folgendermaßen geändert werden: Benutzernamen-Einstellungen befinden sich unter dem Menupunkt Ein- stellungen. -
Seite 11: Tastensperre
2x Drücken der rechten Taste innerhalb einer Sekunde. Die Tastensperreneinstellung befindet sich unter dem Menupunkt Einstellungen. 1 - SmartStart™ aktivieren. 2 - 1x auf Menu drücken (linke Taste). 3 - 6x auf den Pfeil nach unten drücken, um zu den Einstellungen zu gelangen. -
Seite 12: Temperatureinheit
1-12x TEMPERATUREINHEIT Zwischen der Temperaturanzeige in Grad Celsius oder Grad Fahrenheit wählen. Das Temperaturformat befindet sich unter dem Menupunkt Einstellungen. 1 - SmartStart™ aktivieren. 2 - 1x auf Menu drücken (linke Taste). 3 - 6x auf das Symbol Pfeil nach unten drücken, um zu den Einstellungen zu gelangen. 4 - 1x Ok drücken. 5 - 9x auf den Pfeil nach unten drücken, um zur Temperatureinheit zu gelangen (mittlere Taste nach unten) und Ok wählen. -
Seite 13: Sprache
Die werkseitig gewählte Sprache ist Englisch. Ins Deutsche wird wie folgt gewechselt. Die Spracheinstellung befindet sich unter dem Menupunkt Einstellungen. 1 - SmartStart™ aktivieren. 2 - 1x auf Menu drücken (linke Taste). 3 - 6x auf das Symbol Pfeil nach unten drücken, um zu den Einstellungen zu gelangen. -
Seite 14: Zubehör
Zum anderen Nächste Abholzeit, wo ein bestimmtes Datum in der Zukunft (mindestens 1 Tag im Voraus) gesetzt werden kann. Soll das System erst an einem bestimmten Tag in der Zukunft starten, startet DEFA WarmUp erst zum angegebenen Zeitpunkt. Nach erfolgter Vorwärmung zum angegebenen Tag nutzt SmartStart™... -
Seite 15: Vorwärmprogramm
Die Funktion wird ausgeführt und dauert bis zum Starten des Fahr- zeugs an. Dann geht SmartStart™ wieder in den Programmmodus über und Die Abbildungen oben zeigen die drei Modi (Zustände) des Systems. richtet sich nach den programmierten Abholzeiten I und II. -
Seite 16: Separate Einschaltzeit
VORWÄRMPROGRAMM SEPARATE EINSCHALTZEIT (siehe auch Seite 9 – Systemkontrolle) Die separate Steuerung wird unter Einstellungen/Systemkontrolle gewählt (siehe Seite 9). Diese Funktion setzt ein zusätzliches Relais und Kabel voraus (siehe Schaltplan, Seite 22). Es gibt dann die Möglichkeit, Motor und Innenraum separat vorzuwärmen. -
Seite 17: Datumsgesteuerte Einschaltzeit
Diese Funktion liegt unter Zubehör/Kalender (siehe Seite 14) und heißt Nächste Abholzeit. Hier kann eine datumsgesteuerte Einschaltzeit eingestellt werden. Soll das System erst an einem bestimmten Tag in der Zukunft starten, startet DEFA WarmUp erst zum angegebenen Zeitpunkt. Nach erfolgter Vorwärmung zum angegebenen Tag nutzt SmartStart™ wieder die gewählten Vorwärmzeiten. -
Seite 18: Sondereinstellungen
SONDEREINSTELLUNGEN 1-12x STEUERUNG KRAFTSTOFFBASIERENDER HEIZSYSTEME Abgesehen von der Steuerung des DEFA WarmUp kann der SmartStart™ auch kraftstoffbasierte Vorwärmsysteme von Fahrzeugen steuern – entweder gemeinsam mit dem DEFA WarmUp (Kombiniert) oder separat. Das Vorwärmsystem befindet sich unter dem Menupunkt Einstellungen. 1 - SmartStart™ aktivieren. 2 - 1x auf Menu drücken (linke Taste). -
Seite 19: Technische Information
Radiotest gemäß ETSI EN 300 220-1:2000-09 Emissionstest ausgeführt nach EN 301489-1 Spezifikationen zur Erfüllung von Anforderungen kleiner Schritt zur Seite oder gerades Auf- und Abhalten von gemäß 2004/104/EC. SmartStart™ gegen das Fahrzeug kann ausschlaggebend sein, um Kontakt zu bekommen oder nicht. VORWÄRMPROGRAMM – AUTOMATIKMODUS Gemeinsame Einstellung Innenraum- und Motorwärmer Die Tabelle zeigt ein System, in dem derTemperaturfühler im Mot-... -
Seite 20: Lieferumfang
TECHNISCHE INFORMATION LIEFERUMFANG #418100 #418103 Art.nr. Einheit #418100 SmartStart-Handsender (Ersatzteilnr. #418100) #418103 Batterie, Lithium 6V (Ersatzteilnr. #418103) #418101 Im Fahrzeug verbaute Sende- und Empfangseinheit (Ersatzteilnr. #418101) Lithium #418072 Kompletter Kabelsatz, der zwischen #418101 und dem DEFA-Batterielader und/oder dem Relais für die Steuerung der kraftstoffbasierten Vorwärm systeme geschaltet wird (Temperatur... -
Seite 21: Montage
Antennenleiste ZÜNDUNG A = Antenne B = Weiß*** C = Grün** SmartStart™ D = Blau* Schaltplan bei der Montage beachten. E = Rot Die mitgelieferten Kabelschuhe verwenden. F = Schwarz G = Temperatursensor SE Muss vertikal mit dem Kabelanschluss unten H = Gelb angebracht werden. -
Seite 22: Schaltplan - Separates Einschalten
MONTAGE SCHALTPLAN – Innenraum- und Motorvorwärmung (separates Einschalten) SE = Sende- und Empfangseinheit = im Fahr- zeug verbaute Sende- und Empfangseinheit Die Pfeile müs- sen zueinander zeigen. Befestigungspunkte für Strips Antennen- leiste ZÜNDUNG A = Antenne B = Weiß*** C = Grün** D = Blau* E = Rot F = Schwarz... -
Seite 23: Fehlersuche
(5) Weitere 1x auf die Pfeiltaste nach unten drücken, um zur HW-SW version zu gelangen. (6) Weitere 1x auf die Pfeiltaste nach unten drücken, um zu Compensate zu gelangen. (7) Weitere 1x auf die Pfeiltaste nach unten drücken, um zu 2006 © DEFA zu gelangen. (1 - 3) Aktuelle Informationen zu SmartStart™ finden Sie im Internet unter www.defa.com. - Seite 24 Dometic WAECO International GmbH Hollefeldstraße 63 D-48282 Emsdetten ( +49 2572 879-0 7 +49-2572 879-300 vba@dometic-waeco.de www.defa.com 1920267 DE E07 - CE 260413...
