iKarus Piccolo Brushless Anleitung

www.ikarus.net
Anleitung Piccolo Brushless Set
Entfernen Sie Ihren bisherigen E- Motor und lassen Sie den weißen Motorstecker am Piccoboard frei hängen,
da dieser für den Gebrauch des Brushless Sets nicht benötigt wird. Bevor Sie den bürstenlosen Motor montie-
ren, müssen Sie vorne am Chassis ein Stück aussparen, so dass der Motor mit Ritzel genügend Platz hat und
auch das Zahnflankenspiel eingestellt werden kann. Schrauben Sie nun den Motor am Chassis fest. Beachten
Sie dabei bitte, dass sich die drei Motorkabel auf der rechten Seite des Hubschraubers befinden.
Verbinden Sie die Stecker des Motors mit den Buchsen des Reglers. Die Reihenfolge spielt noch keine Rol-
le. Sollten Sie beim Testen des Motors feststellen, dass der Motor falsch herum dreht (der Hauptrotor muss
rechts herum drehen), können Sie zwei beliebige der drei Kabel miteinander vertauschen. Das dreiadrige
Reglerkabel des Controllers (Regler) und Motorreglerkabel des Piccoboards werden mit dem beiligenden V-
Kabel miteinander verbunden und am Gaskanal des Empfängerteils des Piccoboards eingesteckt. Ziehen Sie
zuvor das mittlere Kabel des Controllers (rot) aus dem Stecker heraus und isolieren Sie es, da es hier nicht
benötigt wird und nur zu Störungen führen würde.
Anschließend verbinden Sie die Akkuanschlüsse des Piccoboards und des Brushless Reglers mit dem JST Y-
Adapter, so dass beide Komponenten mit Strom versorgt werden können. Der letzte Schritt ist die Befestigung
des Reglers am Chassis mit Hilfe eines doppelseitigen Klebebandes und/ oder eines Kabelbinders. Fixieren
Sie den Regler wie auf dem Foto unten gezeigt und achten Sie darauf, dass kein Kabel in bewegliche Teile
wie Hauptzahnrad etc. geraten kann.
Um mit Ihrem Piccolo fliegen zu können, müssen Sie noch Ihren Controller programmieren (siehe Regler-
Anleitung). Entfernen Sie bei Programmierarbeiten stets das Motorritzel, um ein ungewolltes Anlaufen des
Rotors zu verhindern).

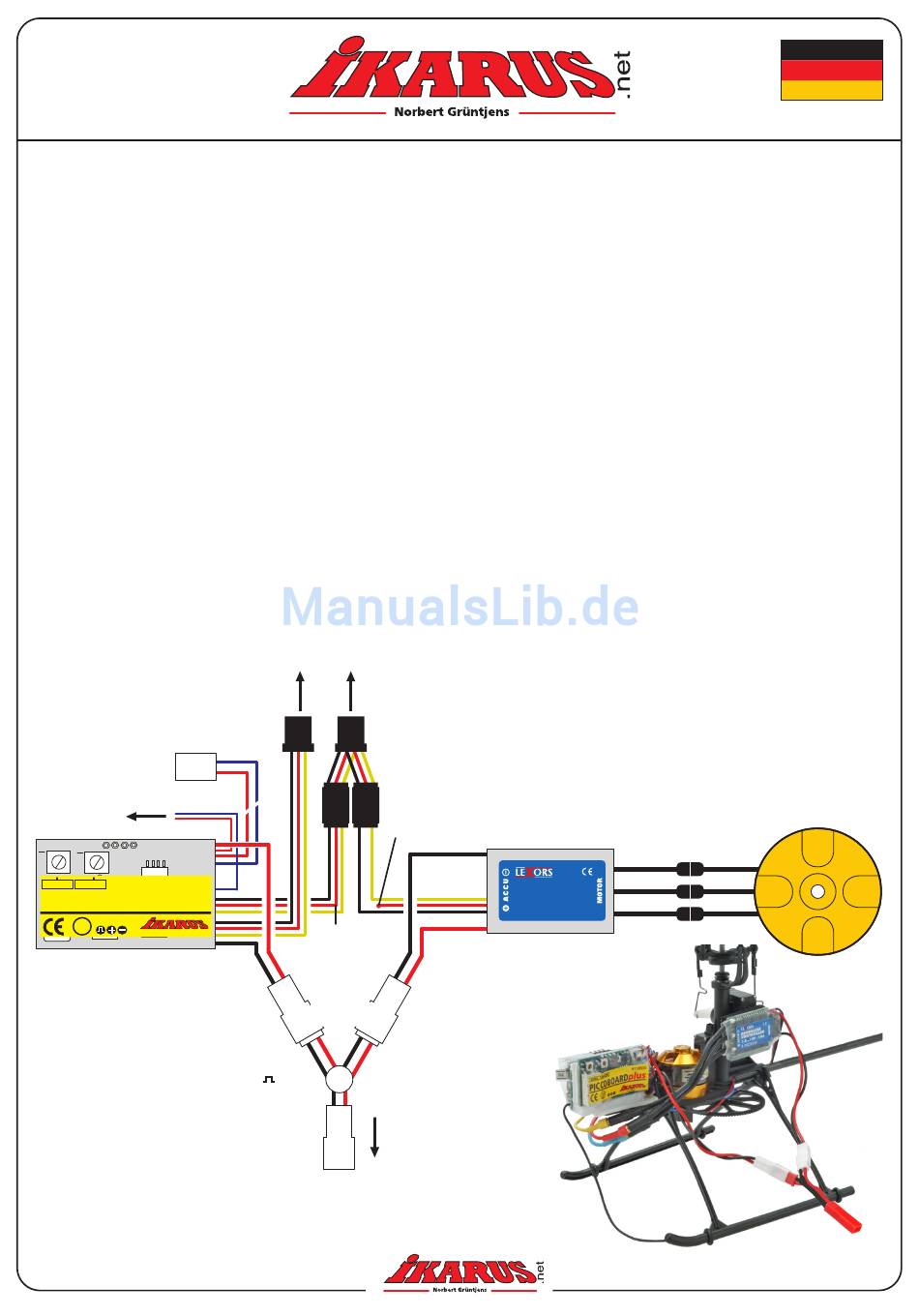

Anschlussschema
Heckkanal
Piccoboard
Stecker zum
Hauptmotor (wird
nicht benötigt)
zum Heck-
motor
+
+
SENS. MIXER
#720535
PICCOBOARDplus
35
+ -
Mhz Norbert Grüntjens
Kabelfarben:
Schwarz o. Braun = Masse (-)
Rot = Pluspol (+)
Gelb oder Weiß = Signal ( )
Beachten Sie auch die Bedie-
nungsanleitung Ihres Piccoboar-
des, sowie die Anleitung für den
Motor. Dieses Set ist für die Ver-
wendung von 3 Zellen Lithium-
Polymer-Akkus vorgesehen.
Gaskanal
Piccoboard
V-Kabel
Rotes Kabel
herausziehen
Motor-
regler-
kabel
Akku-
stecker
Y-Kabel
JST
zum Akku
1
Achtung: Bei Kombinationen mit
Fremdprodukten erfolgt die An-
wendung auf eigene Gefahr. Wir
geben hierfür keine Garantie bzw.
Gewährleistung.
Brushless
Regler
BRUSHLESS
CONTROLLER
7.2V...12V / 18 A
# 2023034
# 6033020
Brushless Motor
6039001-0207
