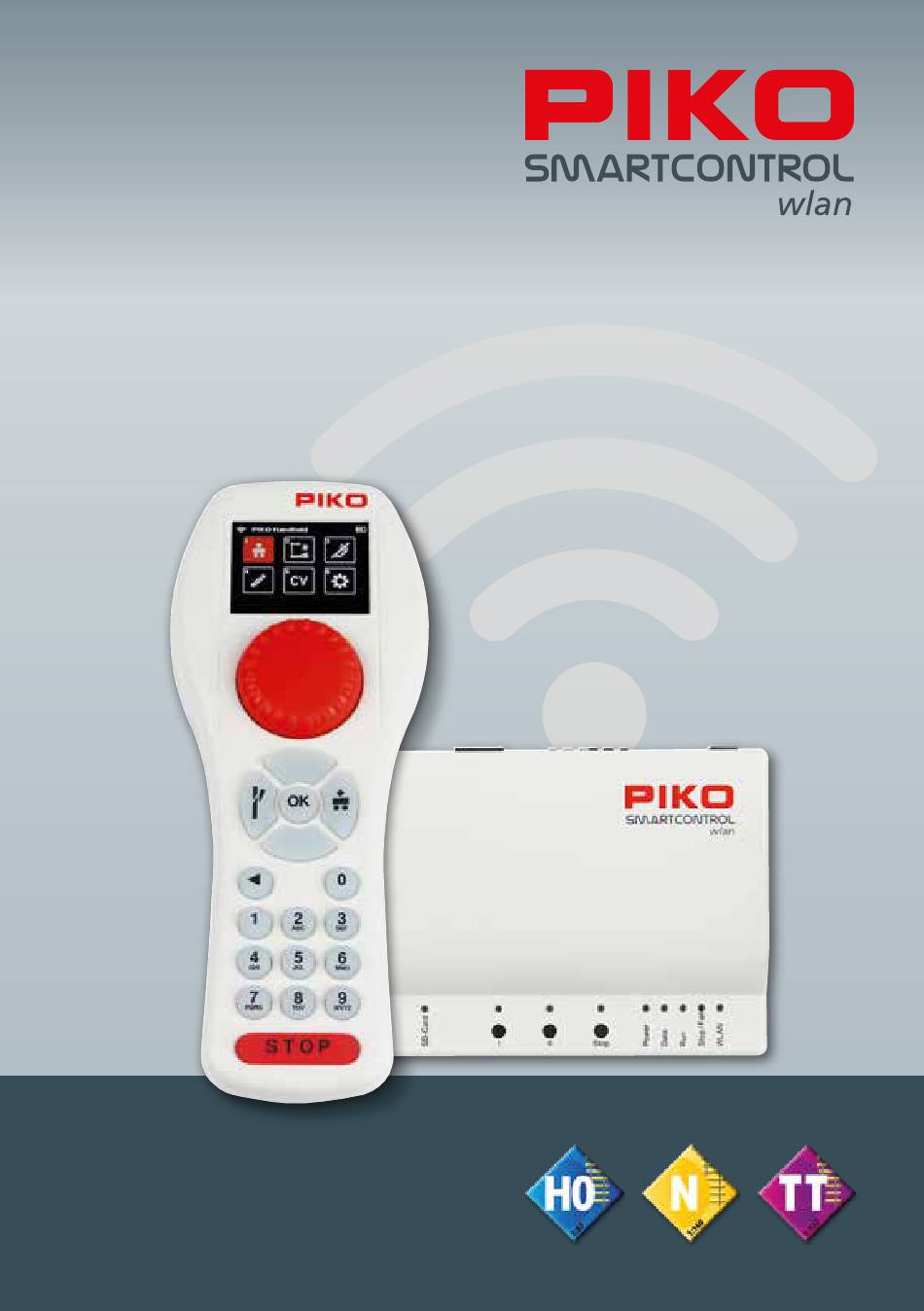

- Seite 1 PIKO SmartControl – wlan die digitale Zukunft der Modellbahnsteuerung! BEDIENUNGSANLEITUNG...
- Seite 2 Teil unserer digitalen Start-Sets sowohl für Einstei- wlan ger als auch als Set für erfahrene Digitalbahner bestens geeignet. Und dank PIKO Booster- Anschluss ist auch der Weg für eine spätere Erweiterung der Modellbahnanlage bereitet. Die auf dem modernen Farbdisplay übersichtlich angeordneten Symbole ermöglichen eine intuitive Steuerung und Programmierung ohne langwierige Lektüre von Bedienhandbüchern...
- Seite 3 3.7.2 Die CV-Programmierung auf dem Hauptgleis (POM) ............31 3.7.3 Die CV-Programmierung auf dem Hauptgleis (XPOM) ........32 für Experten 3.7.4 Das Updatemenü für PIKO SmartDecoder ab XP 5.1 (PSD) ..........33 3.8. Das Einstellungsmenü [ ] ....................34 3.8.1 Sprache einstellen ........................ 34 3.8.2 Helligkeiten des Controllers einstellen................
- Seite 4 - Verhalten bei Verbindungsabbruch ..................47 3.8.9 Verschließen einzelner Controllermenüs (Kindersicherung) ........... 48 RailCom Plus ........................49 ® Technische Daten ......................... 50 a. PIKO SmartBox ......................50 wlan b. PIKO SmartController ....................50 wlan EU-Konformitätserklärung / FCC Notice ................50 Sicherheitshinweise ......................
- Seite 5 Der PIKO SmartController ist der intelligenter Handregler für das PIKO SmartControl System. wlan wlan Es können bis zu vier Handregler gleichzeitig an einer PIKO SmartBox eingesetzt werden. wlan Die Form und die Gewichtsverteilung des PIKO SmartController sind so ausgelegt, dass er perfekt wlan in der Hand liegt.
- Seite 6 Die Anschlüsse Die PIKO SmartBox besitzt Anschlüsse für ein Hauptgleis, ein Programmiergleis, einen PIKO wlan SmartBooster, den PIKO SmartTester, sowie USB-C und eine Buchse für das Schaltnetzteil. Die Anschlüsse der PIKO SmartBox wlan Rückseite Power: Anschlussbuchse für das 16V DC-Netzteil Prog.:...
- Seite 7 Die Bedien- und Anzeigeelemente der PIKO SmartBox wlan Tasten Zur freien Verwendung (einstellbar) WLAN „Fast Connect“ (einstellbar) Stop: Gleisspannung Aus / Ein Beim Starten langer Tastendruck -> Reset auf Werkseinstellung LEDs SD-Card: Datentransfer SD-Karte Taster I Ein / Aus...
- Seite 8 Nun schaltet sich der PIKO SmartController automatisch ein. Bei bereits eingelegtem wlan Akku und ausgeschaltetem Controller zum Einschalten die „STOP“-Taste für ca. 3 Sekunden gedrückt halten. Nach dem PIKO Startbildschirm erscheint im Display das Lokauswahlmenü und die „STOP“- Taste blinkt (Gleisspannung ausgeschaltet). Main Prog.
- Seite 9 Die Verbindung ist hergestellt, wenn die beiden LEDs an der Zentrale nicht mehr blinken und am Cont- roller das aktive WLAN-Symbol erscheint. Weitere Informationen zum „FastConnect“ finden sich im Kap. 3.8.5 „WLAN auswählen“. 2. Die Bedienelemente des PIKO SmartController wlan Übersicht der Bedienelemente...
- Seite 10 In der Start-Set Variante können Sie nun im Sinne eines echten Plug-and-Play Aufbaus sofort mit dem Betrieb auf Ihrer Modellbahn starten, da die Triebfahrzeuge des Start-Sets werkseitig mit RailCom Plus fähigen PIKO SmartDecodern ausgestattet sind. Diese melden sich nach dem ® Aufgleisen und Einschalten der Gleisspannung über die „STOP“-Taste automatisch mit allen zum Fahrzeug gehörenden Daten an der PIKO SmartBox...
- Seite 11 Die vorherige Lok wird sich mit den eingestellten Parametern so lange weiterbewegen, bis sie erneut aufgerufen und gesteuert wird. Ab Werk ist im Lokmenü die „Lok 3“ hinterlegt. Soll nun ein Fahrzeug mit dem PIKO SmartController gesteuert wlan werden, so kann es aus der Lokauswahlliste aufgerufen werden, indem die Zifferntaste gedrückt wird, die links oben im Feld der gewünschten Lok zu...
- Seite 12 System wlan Nachdem die gewünschte Lok aufgerufen ist, kann sie über den großen Fahrregler direkt gesteuert werden. Dieser Fahrregler ohne Endanschlag übernimmt beim Lokwechsel automatisch die gespeicherte Geschwindigkeit der neu gewählten Lok. Im Display erscheint das vorher im Lokeditor hinterlegte Lokbild, links darunter die angewählte Fahrstufe mit Fahrtrichtungspfeil inklusive darunter liegendem Geschwindigkeitsbalken.
- Seite 13 DC-Fahrreglermodus Wird der Fahrregler, ausgehend von der Fahrstufe Null, nach rechts gedreht, bewegt sich die Lok mit zunehmender Geschwindigkeit in Fahrtrichtung vorwärts. Wird der Fahrregler des PIKO SmartController zurückgedreht, so wird die Geschwindigkeit der Lok reduziert, bis die Lok wlan steht.
- Seite 14 System wlan Zubehöradressen direkt schalten Im Menü „Zubehörartikel“ ist es auch möglich, Zubehöradressen direkt über ihre DCC-Adresse zu schalten, ohne diese vorher im Editiermenü für Zubehörartikel angelegt zu haben. Dies kann zur Programmierung mancher Zubehördecoder oder auch für Testschaltungen hilfreich sein. Dazu im aufgerufenen Zubehörmenü...
- Seite 15 3.6. Das Editiermenü [ Mithilfe des Editiermenüs kann das PIKO SmartControl mit Daten für wlan Lokomotiven, Zubehörartikel und Fahrstraßen beschrieben werden. Dazu müssen zu den genannten Bereichen die entsprechenden Eingaben je nach Wunsch und Notwendigkeit eingegeben werden. Über das Editiermenü können auch nachträglich Daten in den gewünschten Menüs verändert und gespeichert werden.
- Seite 16 Soll es nicht geändert werden, so kann mit der „ab-Taste“ zum nächsten Eintrag geblättert werden. In der folgenden Auswahl stehen unter dem Eintrag „PIKO“ die gesamten PIKO Lokbilder, welche auf der SD-Karte gespeichert sind zur Verfügung. Sollte bei eingesteckter SD-Karte nach dieser Auswahl eine Meldung über nicht vorhandene Bilddaten erscheinen, dann bitte mit dem untersten Menüpunkt die angezeigte Bilddatenbank „Aktualisieren“.
- Seite 17 wlan Zur Einstellung der DCC-Fahrstufen nun mit der „ab-Taste“ auf die Fahrstufenanzeige unter dem Geschwindigkeitsbalken wechseln. Diese wird nun blau hervorgehoben. Mit Druck auf die „OK-Taste“ öffnet sich das Auswahlfeld für die DCC- Fahrstufen. Hier nun mit der „ab-Taste“ die gewünschte Fahrstufenanzahl auswählen und mit der „OK-Taste“...
- Seite 18 System wlan Durch einen Druck auf die „OK-Taste“ werden die beiden Navigationspfeile neben dem Funktionstastenfeld blau und die zu verändernden Funktionen können nun über den Ziffernblock ausgewählt werden. Sollen andere als die dargestellten Funktionen verändert werden, so kann mit den „ab“- oder „auf“-Tasten zeilenweise in den gewünschten Bereich geblättert werden.
- Seite 19 wlan ... um den neuen Lokdatensatz nun über das „Speichern“ Symbol zu speichern. Hier ist es auch möglich diesen Lokdatensatz über das Symbol „Papierkorb“ zu löschen. Anschließend wechselt die Anzeige zur Lokauswahl des Editiermenüs. Durch weitere Betätigungen der „Zurück-Taste“ gelangt man letztendlich wieder in das Hauptmenü, in dem diese Lok dann über das Lokmenü...
- Seite 20 System wlan In dieser Ansicht können nun verschiedene Bearbeitungsschritte ausgewählt werden. Als erstes sollen nun der Name und eine Kurzbeschreibung zum Artikel eingegeben werden. Dazu wird das Feld „Name“ angewählt und mit der „OK-Taste“ bestätigt. Der Name erscheint später im Zubehörmenü zur Auswahl der Zubehörarti- kel, und die Beschreibung, wenn der gewünschte Artikel zum Schaltvorgang ausgewählt wurde.
- Seite 21 wlan Der Eintrag „Einfach“ ist sicher der gängigste Typ und auch die Werksein- stellung. Der gewünschte Decodertyp kann mit der „auf-“ oder „ab-Taste“ angewählt und mit der „OK-Taste“ bestätigt werden. Das zugehörige Feld wird anschließend grün eingefärbt. Der erste, noch ausgegraute Eintrag „RailCom Decoder“ wird zukünftig für die Nutzung von RailCom fähigen Zubehördecodern verwendbar sein.
- Seite 22 System wlan Über die „OK-Taste“ kann nun die Schaltrichtung (hier grün für die abgebil- dete Richtung gerage) ausgewählt werden. Die jeweilige Einstellung wird im entsprechenden Feld farbig dargestellt. Ist die erste Richtung eingestellt, muss nun über die Taste „links“ zum Weichensymbol gesprungen werden.
- Seite 23 wlan Auf den Typeneintrag kann verzichtet werden, da hier, aufgrund des eingesetzten einfachen Zubehördecoders, automatisch die Werkseinstellung „Einfach“ übernommen werden kann. Die erste Adresse für die Umschaltung zwischen rot/grün eingeben, gefolgt von der zweiten Adresse um gelb ein- bzw. auszuschalten. Anschließend wieder die Schaltzeit in 100ms Schritten eintragen.
- Seite 24 System wlan 3.6.3 Edit Fahrstraßen Um Fahrstraßen anzulegen, wird in der Editierauswahl das Fahrstraßen- symbol über die Taste 3 des Ziffernblocks, oder über die Navigationstasten gefolgt von der „OK-Taste“ ausgewählt. In einer Fahrstraße können eine Abfolge von Schaltungen der editierten Zu- behörartikel, Pausenzeiten und bereits editierten Fahrstraßen, so genannten Unterfahrstraßen, eingetragen werden.
- Seite 25 wlan In der folgenden Ansicht kann nun entschieden werden, welche Art Fahrstraßenbefehl als erster Schritt eingetragen werden soll. Es stehen „Zubehörschaltungen“, „Pausen“ und bereits editierte „Fahrstraßen“ (Unterfahrstraßen) zur Auswahl. Die Auswahl kann über die Navigationstasten, oder über die in jedem Feld abgebildete Ziffer erfolgen.
- Seite 26 System wlan Der erste Schritt erscheint nun in der Schaltfolge. Im zweiten Schritt muss nun das Lichtsignal LS12 aufgerufen werden. Dazu das zweite Feld mit der Taste 2 des Ziffernblocks auswählen ..und im nächsten Fenster das Symbol 1 für den Zubehörartikel aktivieren. Es werden wieder die im System bereits hinterlegten Zubehörartikel angeboten.
- Seite 27 wlan Nun erscheint auch dieser zweite Schritt in der Schaltfolge und als nächstes soll eine Pause von fünfzig Sekunden eingefügt werden. Dazu das dritte Feld mit der Taste 3 des Ziffernblocks auswählen ..und im nächsten Fenster das Symbol 2 für den Pausenschritt aktivieren. Im darauf folgenden Eingabefenster kann nun auf das Feld der Verzögerung gesprungen und dieses per „OK-Taste“...
- Seite 28 System wlan In der Auswahl das Lichtsignal LS12 über die Taste 6 des Ziffernblocks oder über die Navigationstasten gefolgt von der „OK-Taste“ auswählen. Nun kann entschieden werden, welches Signalbild geschaltet werden soll. Das Signal soll auf „rot“ (Hp0) gestellt werden. Hierzu entweder die Taste 1 des Ziffernblocks nutzen, oder mit den Navigationstasten das entsprechen- de Feld markieren und mit der „OK-Taste“...
- Seite 29 2. Die für geübte Programmierer neue Art der Hauptgleisprogrammierung (XPOM) 3. Die Programmierung über ein getrenntes Programmiergleis (PROG). Das vierte zur Verfügung stehende Menü (PSD) ist zum Updaten von PIKO SmartDecoder ab XP 5.1 vorgesehen. 3.7.1 Die CV-Programmierung auf dem Programmiergleis (PROG) Da die Programmierung auf dem Programmiergleis die gebräuchlichste ist, wird diese Art zunächst...
- Seite 30 System wlan Die grüne Run-LED der Zentrale blinkt und in der oberen Zeile des nächsten Displayfensters erscheint ein rotes „P“. Hier nun mit den Navigationstasten auf das Feld „CV“ springen und die zu lesende oder zu schreibende CV-Nummer eintragen. Dazu zunächst die „OK-Taste“...
- Seite 31 3.7.2 Die CV-Programmierung auf dem Hauptgleis (POM) Voraussetzung zur Hauptgleisprogrammierung ist, dass die Decoderadresse der zu programmierenden Lok bekannt ist. Über den Hauptgleisanschluss der PIKO SmartBox können CVs nicht nur program- wlan miert sondern auch gelesen werden, sofern der verwendete Decoder dazu in der Lage ist.
- Seite 32 3.7.3 Die CV-Programmierung auf dem Hauptgleis (XPOM) für Experten Für geübte Programmierer bietet das PIKO SmartControl eine relativ neue Art der Hauptgleispro- wlan grammierung (XPOM) an. Diese dient dazu, den Zugriff auf CVs zu beschleunigen und den nur über die CVs 31 und 32 erreichbaren Bereich der CV-Banken zu adressieren.
- Seite 33 Programmiermenü. 3.7.4 Das Updatemenü für PIKO SmartDecoder ab XP 5.1 (PSD) Über dieses Menü können PIKO SmartDecoder ab der Version XP 5.1 mit einem Update versehen werden. Die aktuellsten Firmwareversionen befinden sich im Webshop der PIKO-Webseite und können auf die SD-Karte kopiert werden.
- Seite 34 System wlan 3.8. Das Einstellungsmenü [ Um Einstellungen in den PIKO SmartControl Geräten vorzunehmen, wird wlan im Hauptmenü über die Taste 6 des Ziffernblocks, oder durch Navigation mit anschließender „OK-Taste“ der Eintrag „ “ für das Einstellungsmenü aufgerufen. Hier befinden sich die Einstellungsmöglichkeiten für z.B. die verwendete Sprache (1), die Helligkeitseinstellung des Controllers (2), allgemeine Einstellungen (6) bis hin zu speziellen Einstellungen der SmartBox (8).
- Seite 35 wlan Im folgenden Fenster befinden sich die Einstellmöglichkeit für das Display (links) und für die Tastaturbeleuchtung (rechts). Mit den Navigationstasten „rechts“ und „links“ kann zwischen beiden Möglichkeiten gewechselt werden. Der Wert im aktiven Feld ist nun durch Drehen des Fahrreglers oder über die Navigationstasten „ab“...
- Seite 36 System wlan 3.8.4 Automatisches Abschalten des Controllers Sollte am Controller für einstellbare Zeiten keine Bedienung stattfinden, so ist es sinnvoll, dass der Controller zunächst sein Display dunkler ("Bildschirm aus") und sich im Akku Betrieb später auch selbst automatisch abschaltet. Diese Abschaltungen können hier eingestellt werden. Dazu im Einstellungsmenü...
- Seite 37 wlan Zunächst ist das Feld „Suchen“ aktiviert. Mit Bestätigung durch die „OK-Taste“ erscheint im nächsten Fenster die Auswahlmöglichkeit, ob der Controller per „FastConnect“, also über eine Schnellverbindung, direkt mit einer verfügbaren SmartBox verbunden oder ob aus einer Liste der verfügbaren WLAN-Geräte ausgewählt werden soll. Hier gibt es die Auswahl des „FastConnect“...
- Seite 38 System wlan Das ausgewählte WLAN Gerät erscheint nun in der Anzeige. Soll der Name dieses WLAN Gerätes geändert werden, wird die „ab-Taste“ gedrückt und das aktivierte Feld wechselt von „Suchen“ auf das WLAN Symbol. Hier mit der „OK-Taste“ bestätigen, das Namensfeld wird nun farbig und der Name kann wunschgemäß...
- Seite 39 wlan In diesem Feld kann nun der Name wunschgemäß geändert werden. Dazu das Namensfeld mit der „OK-Taste“ zur Eingabe aktivieren. Anschließend per „Telefontastatur“ den neuen Namen eingeben. Ist der Name vollständig eingegeben und mit der „OK-Taste“ bestätigt, dann über das Feld „Speichern“ den neuen Namen im Controller speichern. Danach wechselt das Fenster zu den allgemeinen Einstellmöglichkeiten zurück.
- Seite 40 System wlan Über das letzte Untermenü kann der Controller auf die Werkseinstellungen zurückgesetzt werden. Dazu wird die oben eingestellte PIN benötigt. Folgende Controllereinstellungen werden auf Werkseinstellung gesetzt: WLAN Passwort, Controllername, Fahrreglermodus, Abschaltzeiten, Helligkeiten, PIN und die „verschlossenen“ Menüs werden entsperrt. Um den Controller auf die Werkseinstellungen zu setzen, zum Untermenü...
- Seite 41 Box durchgeführt werden. Die aktuellste Firmware kann im „Station Mode“ bei verfügbarer Online Verbindung gesucht und geladen werden, oder sie steht auch jeweils im PIKO Webshop zum Download mit anschließendem Speichern auf der Micro SD-Karte der SmartBox zur Verfügung.
- Seite 42 Updates auf der SD-Karte gespeichert, im Menü „Firmware“ angezeigt und können dort anschließend auch installiert werden. Die Seriennummern: In diesem Untermenü werden die Seriennummer der PIKO SmartBox (55825B) und des PIKO SmartController wlan wlan (55823) angezeigt. Diese Informationen sind zu Servicezwecken hilfreich.
- Seite 43 wlan Hier befinden sich die Einstellmöglichkeiten für den Hauptgleisausgang, die Belegung der drei SmartBox-Taster, die SD-Karten Nutzung und im Falle einer SmartBox aus einem digitalen Start-Set die Eingabemöglichkeit eines Freischaltcodes zum Upgrade auf die Vollversion. Die Gleis Einstellungen: In diesem Untermenü kann im ersten Feld der maximal an das Hauptgleis ausgegebene Strom in 10mA Schritten bis zu 2A (Wert 200) eingestellt werden.
- Seite 44 System wlan Für die Taster I und II kann zwischen drei Funktionen gewählt werden. 1. Hauptgleis an (Hauptgleis einschalten) 2. FastConnect (zur Schnellverbindung mit einem Controller) 3. Keine Funktion Für den Stop-Taster steht zur Auswahl: 1. Spannung aus (die Spannung am Hauptgleis muss über einen anderen Taster oder einem Controller wieder eingeschaltet werden) 2.
- Seite 45 Diese SmartBox kann über ein kostenpflichtiges Upgrade zu einer vollwerti- gen Version aufgewertet werden. Dazu kann dieses Upgrade über den Fachhandel oder PIKO Webshop erworben werden. Der nach dem Kauf zu generierende Freischaltcode wird in die Felder dieses Menüs über die „Telefontastatur“...
- Seite 46 System wlan Um ein eigenes WLAN aufzuspannen, muss der „AccessPoint-Mode“ aktiviert sein (Werkseinstellung). Die dazu nötigen Einstellungen können im gleichnamigen Untermenü eingetragen werden, welches durch markieren, gefolgt von der „OK-Taste“ ausgewählt werden kann. Durch Markieren des Feldes „AccessPoint-Mode“ und anschließendem Betätigen der „OK-Taste“...
- Seite 47 wlan Im folgenden Fenster können nun die geforderten Eingaben nach gleicher Vorgehensweise wie beim „AccessPoint-Mode“ vorgenommen werden, wobei hier der Name des gewünschten WLANs sowie sein WLAN-Schlüssel eingegeben werden müssen. Wurden diese Einstellungen über das Symbol „Speichern“ gesichert und an- schließend die SmartBox neu gestartet, so ist sie im eingetragenen WLAN Netzwerk eingebunden.
- Seite 48 System wlan 3.8.9 Verschließen einzelner Controllermenüs (Kindersicherung) Um einzelne Bereiche des Controllers gegen unbefugtes Benutzen zu sichern, können diese in der Art verschlossen werden, dass sie nur über die Eingabe der vierstelligen PIN aktivierbar sind. Dazu im Einstellungsmenü die Taste 9 des Ziffernblocks betätigen, oder auf dieses Feld navigieren und mit der „OK-Taste“...
- Seite 49 Frage- ® ® zeichen geladen und abgebildet. Ein beliebiges Bild aus der PIKO Bilddatenbank kann auch nachträg- lich im Editiermodus eingepflegt werden. Sollte die im Decoder hinterlegte Adresse bereits im System vergeben sein, so erscheint eine entspre- chende Meldung „Lokadresse bereits vergeben. Neue Adresse“. Das PIKO SmartControl...
- Seite 50 • Akku: Lithium-Ionen 3,7V / 1400mAh • Maße: 189 x 79 x 37 mm EU-Konformitätserklärung Hiermit erklärt die PIKO Spielwaren GmbH, dass das Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.piko.de/konform FCC Notice This device complies with Part 15 of the FCC Rules.
- Seite 51 • Dieses Handbuch gut aufbewahren. 7. FAQs An dieser Stelle möchten wir auf unsere FAQ Infoseite im Internet verweisen. Sie finden diese im PIKO Webshop unter www.piko-shop.de/?a=faq. Dort finden Sie immer die aktuellsten Informationen zum Umgang mit dem PIKO SmartController System, sowie ausführliche Tutorials als Videomaterial.
- Seite 52 PIKO Modellbahnen – für jede Anlage! PIKO Spielwaren GmbH Lutherstr. 30 96515 Sonneberg, GERMANY www.piko.de · hotline@piko.de...
