Betriebsanleitung
3

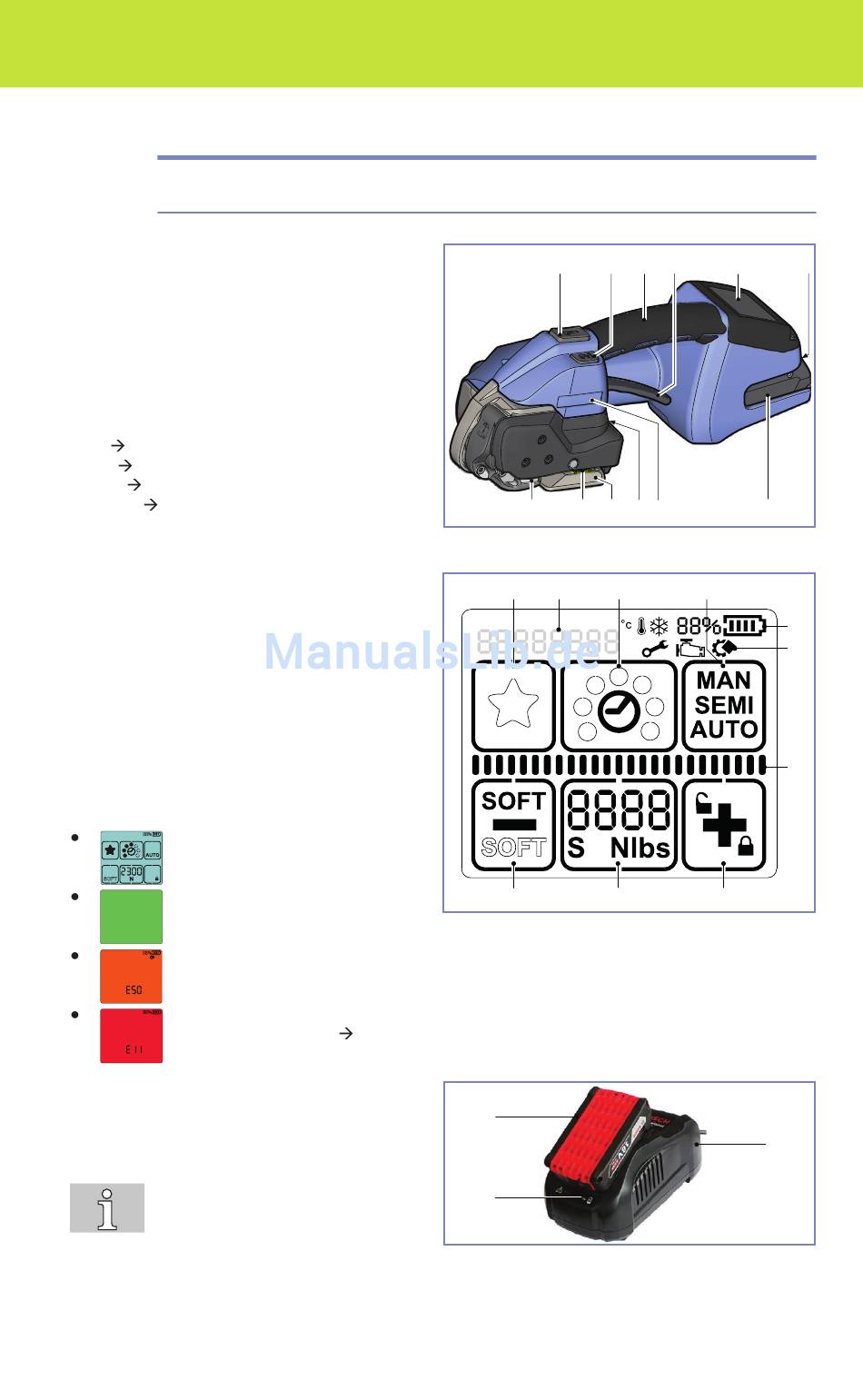

Beschreibung

3.1

Aufbau

1 Spanntaste
2 Schweisstaste
3 Traggriff
4 Wippenhebel
5 Bedienpanel
6 Entriegelungstaste Akku
7 Akku
8 Typenbezeichnung
9 Bandführungsanzeige
10 Seriennummer (XJJMMYYYY)
X A=OR-T 130, B=OR-T 260, C=OR-T 450
JJ Baujahr
MM Monat
YYYY fortlaufende Nummer
11 Schweissvorrichtung
12 Spannvorrichtung
Bedienpanel
1 Tastenfeld „Favorit"
2 Tastenfeld „Schweisszeit"
3 Tastenfeld „Betriebsart"
4 Tastenfeld „Plus & Tastensperre"
5 Tastenfeld „Spannkraft"
6 Tastenfeld „Minus & Softspannung"
a Anzeige „Akku-Ladezustand"
b Anzeige „Hinweissymbole"
c Statusanzeigebalken „Spannen/Schweissen"
d Anzeige „Mitteilungen"
Hintergrundbeleuchtung
Display aktiviert.
Schweissprozess beendet, Gerät
kann entfernt werden (Kap. 5.1).
Anwendungsfehler: temporärer Systemfehler, kann von Bediener gelöscht werden
(Kap. 6.8).
Gerätefehler: statischer Systemfehler, Fehler beheben (Kap. 6.8). Falls Störung nicht
behoben werden kann
Akku und Ladegerät
1 Ladegerät
2 Akku
3 LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
Ersatzteilportal: www.kemapack.com/service/ersatzteile
Servicestelle.
Service-Hotline: +49 / 8191 / 9177-44
OR-T130 / OR-T260 / OR-T450
1 2 3
12 11 10 9
1 d 2
6 5
2
3
4 5 6
8 7
3
a
b
c
4
1
9
