OR-T OR-T130 ab Seriennummer A/17020001 OR-T260 ab Seriennummer B/17020001 OR-T450 ab Seriennummer C/17020001 Version K4.17.5 BETRIEBSANLEITUNG www.kemapack.com...
Seite 3

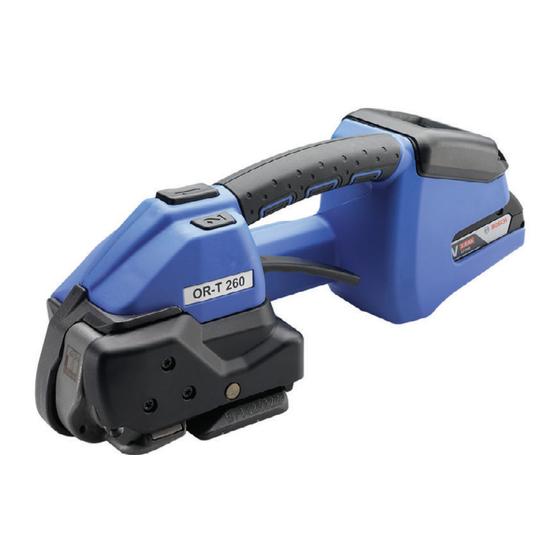

Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Betriebsanleitung OR-T 130 OR-T 260 OR-T 450 Akku-Handgerät zum Umreifen mit Kunststoffband Patent angemeldet Service-Hotline: +49 / 8191 / 9177-44 Ersatzteilportal: www.kemapack.com/service/ersatzteile...
Seite 4
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Originalbetriebsanleitung gemäss „Maschinen-Richtlinie“ 2006/42/EG. Vor dem Gebrauch des Gerätes die Betriebsanleitung aufmerksam lesen. Diese Betriebsanleitung ist ein Bestandteil des Produkts, deshalb für einen späteren Gebrauch oder Nachbesitzer aufbewahren. Gültigkeit: OR-T 130 ab Serien-Nr. A/17020001 OR-T 260 ab Serien-Nr.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Allgemeines Bedeutung von Warnsymbolen, Darstellungskonventionen GEFAHR Kennzeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermie- den wird, den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG Kennzeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht ver- mieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Sicherheit Bestimmungsgemässe Verwendung Diese Geräte sind zum Umreifen von Packstücken wie Pakete, Palettenladungen usw. bestimmt. Die Geräte sind für das Umreifen mit Verpackungs-Kunststoffbändern (Polypropylen und Polyester) (Kap. 7) bestimmt. Verwenden Sie die Geräte nur so wie in dieser Betriebsanleitung beschrieben.
Seite 8
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung WARNUNG Folgende Gefährdungen können schwere Verletzungen zur Folge haben: Lose und abstürzende Packgüter bei mangelhafter Umreifung Verschweissung prüfen. Nie ein Packgut mit nicht korrekt ausgeführter Umreifung trans- portieren (Kap. 5.2). Explosionsgefahr in EX-Zonen Das Gerät darf nicht in Bereichen benutzt werden, in welchen eine explosionsfähige Atmosphäre auftreten kann.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Seite 10
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarte- ten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Funktionsprinzip Mit dem Wippenhebel wird die Spannvorrich- tung zum Einlegen der Bänder geöffnet. Die Bänder werden zwischen der Zahnplat- te an der Wippe (1) und dem Spannrad (2) geklemmt. Über das sich im Gegenuhrzeigersinn drehen- de Spannrad (2) wird das Band gespannt.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Betriebsvorbereitungen und Einstellungen Akku Für detaillierte Angaben siehe separat beiliegende Betriebsanleitung für den Akku und das Ladegerät. WARNUNG Verwenden Sie nur Bosch-Akkus und -Ladegeräte wie in dieser Betriebsanleitung be- schrieben (Kap. 3.3). Verwendung von anderen Akkus/Ladegeräten kann zu Verletzungen oder Feuer führen.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Spannkraft einstellen Die eingestellte Spannkraft wird bei Betriebsbereitschaft dauernd angezeigt. Taste „Spannkraft“ (2) drücken. – Die eingestellte Spannkraft blinkt für 5 Sekunden. – Die Tasten + (1) und – (3) erscheinen. – Nicht verwendete Anzeigen werden aus- geblendet.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Softspannung einstellen Bei Softspannung läuft das Spannrad langsamer an und die Spannkraft ist reduziert. Dies verhindert übermässiges Verschmutzen bei Polypropylen-Band. Taste „Soft“ (1) drücken. – Der Softmodus ist deaktiviert wenn die „SOFT“ Anzeige (2) die Position ändert und umrandet dargestellt wird.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Favorit wählen Die Funktion „Favorit“ aktiviert eine zweite Einstellungsebene, deren Parameter gleich wie in der Hauptebene frei eingestellt werden können. Dies erlaubt dem Bediener, schnell von einer Geräteein- stellung in eine andere zu wechseln.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Bedienung Umreifen Voraussetzungen Gerät ist auf die Breite des zu verwendenden Bandes eingerichtet (Kap. 5.3). Geladener Akku ist eingesetzt (Kap. 4.1.2). Gewünschte Betriebsart ist eingestellt (Kap. 4.2.). Bei dieser Beschreibung wird von der Betriebs- art „SEMI“...
Seite 20
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung WARNUNG Bandzug oder Bandumschlingung , Klemm- und Quetschgefahr Hände oder andere Körperteile beim Umreifen nicht zwischen Band und Packgut halten. Andere Personen aus dem Gefahrenbereich (Kap. 2.3) wegweisen. Bei Gefahr (eingeklemmte Person) für Not-Halt: Um die Bandspannung zu lösen (vor Verschweissung), Wippenhebel betätigen.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Nachdem die Anzeige grün erscheint und ein akustisches Signal ertönt ist die Abkühlzeit beendet. Wippenhebel ziehen. – Wippe der Spannvorrichtung öffnet. Nach dem Ziehen des Wippenhebels nicht mehr Nachspannen (Spanntaste nicht mehr drücken). Gerät nach hinten rechts von der Umreifung wegschwenken.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Bandbreiten einstellen Die Geräte können mit folgenden Bandbreiten betrieben werden: OR-T 130: 9–10 mm, 12–13 mm OR-T 260: 12–13 mm, 15–16 mm OR-T 450: 15–16 mm, 18–19 mm OR-T 450 5.3.1 OR-T 130: Umbau von 9 mm auf 13 mm...
Seite 23
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Bandführung hinten 9 mm (9) montieren (Zylinderschraube mit Loctite 222 sichern). Seitendeckel (5) montieren (Zylinderschrauben mit Loctite 222 sichern). Bandführung hinten 9 mm (8) montieren. 5.3.2 OR-T 260: Umbau von 13 mm auf 16 mm...
Seite 24
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung 5.3.3 OR-T 450: Umbau von 16 mm auf 19 mm Erforderliche Teile Bestellnummer Bandführung hinten 19 mm (8) 1832.041.021 Akku aus Gerät ziehen. Drei Zylinderschrauben Torx lösen (6). Wippenhebel gegen den Traggriff ziehen, Zylinderschraube (7) lösen und Bandführung hinten 16 mm (8) entfernen.
OR-T130 / OR-T260 / OR-T450 Betriebsanleitung Beheben von Störungen Treten bestimmte Fehler auf, leuchten die Hintergrundbeleuchtung des Bedienpanels und die Fehler- anzeige (Symbol + Code) auf, zudem ertönt ein akustisches Signal. Falls der Fehler bestehen bleibt (nicht von selbst zurückgesetzt wird), Fehlerbehebung durch Akku entfernen/einsetzen.
Betriebsanleitung OR-T130 / OR-T260 / OR-T450 Technische Daten OR-T 130 OR-T 260 OR-T 450 Gewicht 3,6 kg (inkl. Akku) 3,8 kg (inkl. Akku) 4,3 kg (inkl. Akku) Abmessungen Länge 370 mm Länge 370 mm Länge 370 mm Breite 141 mm...
