Verwandte Anleitungen für Trebs 99707
Inhaltszusammenfassung für Trebs 99707

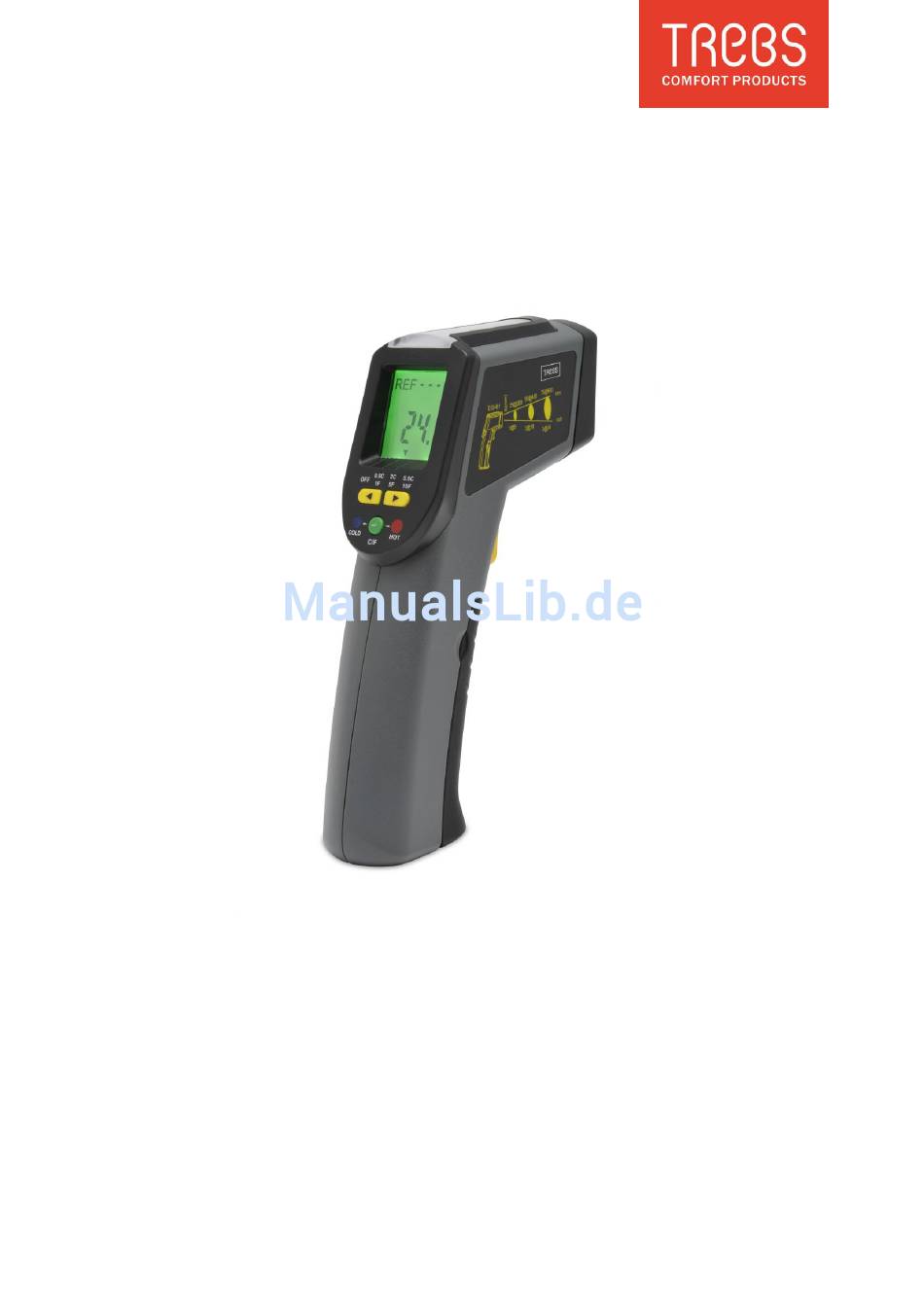

- Seite 1 Model 99707 NL) Handleiding Warmteverliesmeter FR) Model d’emploi de mesureur de perte de chaleur GB) Manual thermal leak detector DE) Bedienungsanleitung Wärmeverlust- Messgerät...
-
Seite 2: Overzicht
De warmteverliesmeter model 99707 is een klasse II laserproduct en voldoet aan de veiligheidsstandaard EN60825-1. - Seite 3 Waarschuwing GEVAAR Klasse II Laserproduct Maximaal vermogen < 1mW Golflengte: 630-660nm Kijk niet in de straal! Vermijd direct oogcontact! Dit gereedschap straalt laserstraling uit! Onderdelen A．Laserpointer B．Infraroodsensor C．trekker—— AAN / Meten-toets D．Batterijcompartiment E．Licht veranderd van kleur om warme en koude lekken aan te geven F．LCD-scherm met achtergrondverlichting——Toon meetgegevens en -informatie G．Verander de temperatuurinstelling（±0.5 °C，±3.0°C，±5.5°C）omlaag /uit H．Verander de temperatuurinstelling（±0.5°C，±3.0°C，±5.5°C) omhoog...
- Seite 4 A．Icoontje referentiegegevens B．Batterij-bijna-leeg indicator C．Temperatuureenheden D．Icoontje scantemperatuur E．Scangegevens F：Pijltjes voor verschillende drempels Bedieningsstappen 1. Gebruik de trekker om het meten te starten. Zorg ervoor dat u de trekker langer dan 0,5 seconden ingedrukt houdt, zodat meetgegevens accuraat zijn. achtergrondverlichting zal tijdens het meten ingeschakeld zijn, het scherm toont het icoontje SCAN en de meetgegevens, het bovenste gedeelte van het display toont “REF----”.
- Seite 5 ErOL worden getoond op het display. Technische specificaties Naam Warmteverliesmeter Model 99707 Meetbereik -40℃～220℃ Response golflengte 8～14μm ±2 °C of ±2% van meting（als T>0℃） Meetprecisie ±3 °C of ±3% van meeting, afhankelijk van...
- Seite 6 Opmerkingen 1、Zorg dat er geen glas, plastic, waterdamp, etc. bevindt tussen het product en het doelvoorwerp. 2、Houd het apparaat uit de buurt van de volgende plaatsen, die het apparaat kunnen beschadigen: a、Omgeving met dampen en stof; b、EFM（Elektromagnetische velden, zoals booglassers, inductieverhitters）; c、Statische omgeving;...
- Seite 7 Problemen oplossen Probleem Oorzaak Oplossing Geen weergave Lege batterij Controleer en vervang de op display batterij. Het display Batterij bijna leeg Vervang de batterij. toont “ ” Display toont De temperatuur van het Kies een doel binnen het “ErOL” doel is lager dan het temperatuurbereik.
- Seite 8 Service Als u na het lezen van deze gebruiksaanwijzing nog vragen heeft over het product, kunt u contact opnemen met de Trebs klantenservice: Telefoonnummer: 0900-TREBS (0900-873 27 28), € 1.00 per gesprek + reguliere kosten telefonie. Email: info@trebs.nl Trebs BV...
- Seite 9 électrique, l’industrie chimique, le caoutchouc, le filage et le tissage, le plastique, la fabrication de papier, le traitement de produits alimentaires, etc. 99707 est un produit laser de classe II en conformité avec la norme de sécurité EN60825-1 Précautions de sécurité...
- Seite 10 Enlevez les piles lorsque vous rangez l’outil pour une durée prolongée, afin d’éviter que la détérioration des piles endommage l’outil. Avertissement DANGER Produit laser de classe II Puissance nominale maximum< 1mW Longueur d’onde : 630-660nm Ne fixez pas le laser des yeux ! Evitez tout contact direct avec les yeux ! Cet instrument émet une radiation laser ! Eléments composants l’instrument...
-
Seite 11: Méthode D'utilisation
A. Icône des données de référence B. Indicateur de batterie faible C. Unité de température D. Icône de scan des températures E. Scan et maintien des données F. Flèches pour différents seuils Méthode d’utilisation 10. La gâchette déclenche la mesure Assurez-vous de maintenir la gâchette plus de 0.5 secondes pour obtenir une donnée juste. - Seite 12 ErOH ; lorsque la température visée est plus basse que la portée de l’appareil, des bips espacées se font entendre alors que l’écran affiche ErOL Spécifications techniques Détecteur de fuite thermique Modèle : 99707 Portée -40°C～220℃ Bande spectrale 8～14μm ±2°C ou ±2% du résultat（lorsque T>0℃）...
-
Seite 13: Résolution Des Problèmes
2- Tenez l’appareil hors de portée des endroits suivants, qui pourraient être nuisibles à l’appareil : a. environnement avec de la vapeur ou de la poussière, b. Endroits a champs électromagnétique tels que : soudeurs à l’arc, plaques à induction), c. - Seite 14 Conseils : la plupart des éléments de ce produit peuvent être recyclés, veuillez consultez les régulations locales pour son élimination, plutôt que de le jeter dans le vide ordure. Service Pour toute question, contactez le service clientèle Trebs :info@trebs.nl Trebs BV Thermiekstraat 1a, 6361 HB, Nuth, Nederland, Email: info@trebs.nl, Internet: www.trebs.nl...
- Seite 15 It is a good helper for measuring and discovering leak for the metallurgy, the electric power, the chemical industry, the rubber, the spinning and weaving, the plastic, the papermaking and the food processing.etc. 99707 is Class II laser product and accords with EN60825-1 safety standard.

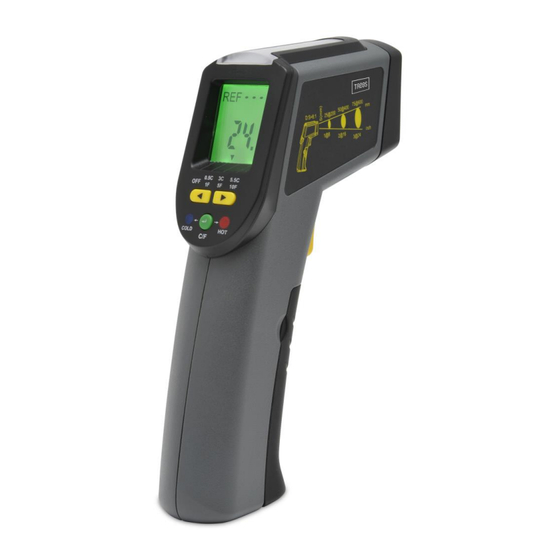

- Seite 16 Warning DANGER Class II Laser Product Maximum Power Output< 1mW Wavelength: 630-660nm Do not stare into beam! Avoid direct eye exposure! This tool emits a laser radiation! Instrument components A．Laser pointer B．Infrared sensor C．Trigger —— ON / Measuring key D．Battery compartment E．Light changes color to indicate hot and cold leaks F．LCD screen with backlight——Show reading data and information G．Different in temperature setting（±0.5℃，±3.0℃，±5.5℃）down /turn off key...
- Seite 17 A .Reference data icon B. Low battery indicator C. Temperature units D. Scan temperature icon E. Scan and hold the data F. Arrows for different threshold Operation Steps 1. The trigger is for starting measuring. Be sure to hold the trigger more than 0.5 seconds to have an accurate data.
- Seite 18 ErOL. Technical Specifications Name Thermal Leak Detector Model 99707 Measuring range -40℃～220℃ Response wavelength 8～14μm ±2℃ or ±2% of reading（when T>0℃） Measuring precision ±3℃ or ±3% of reading, whichever is greater（when T ≤0℃） Repetition 1℃...
- Seite 19 before use.); e、High temperature objects; Trouble shootings Problems Causes Solutions No vision Dead battery Check and replace battery. Low battery Replace battery Show“ ” Show “ErOL” The target temperature is Choose target within the range. lower than measuring range. Show “ErOH” The target temperature is Choose target within the range.
- Seite 20 Service If you have any further questions about the product after reading this manual, please contact the Trebs customer service: info@trebs.nl. Trebs BV Thermiekstraat 1a, 6361 HB, Nuth, The Netherlands, Email: info@trebs.nl, Internet: www.trebs.nl...
-
Seite 21: Überblick
Asphaltierungen sowie bei Brandschutzarbeiten und vielem mehr. Dies ist ein guter Helfer bei der Messung und Erkennung von Lecks in Metallurgie, Stromversorgung, chemischer Industrie, Gummi-, Textil-, Kunststoff-, Papier- und Lebensmittelverarbeitung. Das Modell 99707 ist eine Klasse II Laserprodukt und entspricht der Sicherheitsnorm EN60825-1. Sicherheitshinweise Die Nichtbeachtung der nachstehenden Anleitungen und Hinweise kann zu Verletzungen führen. - Seite 22 einer Lupe. Um Verbrennungen zu vermeiden beachten Sie bitte, dass reflektierte Objekte die Ablesung niedriger erscheinen lassen, als die tatsächliche Temperatur. Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterien, um ein Auslaufen zu vermeiden. Warnung GEFAHR Klasse II Laserprodukt Max.
-
Seite 23: Bedienungshinweise
Display A. Referenzdatensymbol B. Anzeige Batteriestatus C. Temperatureinheit D. Symbol Temperatur scannen E. Scannen und Daten speichern F. Pfeile für unterschiedliche Grenzwerte Bedienungshinweise 1. Mit dem Auslöser starten Sie die Messung. Halten Sie den Auslöser wenigstens 0,5 Sekunden für genaue Daten gedrückt. Im Messmodus ist das Display hintergrundbeleuchtet und zeigt das Symbol SCAN sowie die Auslesedaten an, oben im Display wird „REF----“... - Seite 24 Display wird ErOH angezeigt. Ist die Temperatur des Zielobjekts niedriger als die Messtemperatur, so werden langsame Signaltöne abgegeben und im Display wird ErOL angezeigt. Technische Spezifikationen Bezeichnung Wärmeverlust-Messgerät Modell 99707 Messbereich -40 ºC bis 220 ºC Ansprech-Wellenlänge 8-14 μm ±2 ºC oder ±2 % der Ablesung (bei T>0 ºC) Messgenauigkeit ±3 ºC oder ±3 % des Ablesung, es gilt...
- Seite 25 Hinweise 1. Es darf sich kein Glas, Kunststoff, Wasserdampf oder dergleichen zwischen dem Gerät und dem Zielobjekt befinden. 2. Schützen Sie das Gerät vor folgenden Umweltbedingungen: a. Wasserdampf und Staub; b. Elektromagnetische Felder (wie Schweißgerät, Induktionsheizungen usw.); c. Statisch aufgeladene Umgebungen; d.
- Seite 26 Wir übernehmen keine Verantwortung für Schäden durch gewöhnliche Abnutzung, Wasser, starke Stöße oder Öffnen des Gerätegehäuses. Kundendienst SERVICE Der Service in Deutschland wird durchgeführt von: TREBS Service Service Center Feuerbach KG Cornelius Straße 75 40215 Düsseldorf Tel 0211-381007 Fax 0211-370497 E-Mail: trebs-service@t-online.de...
