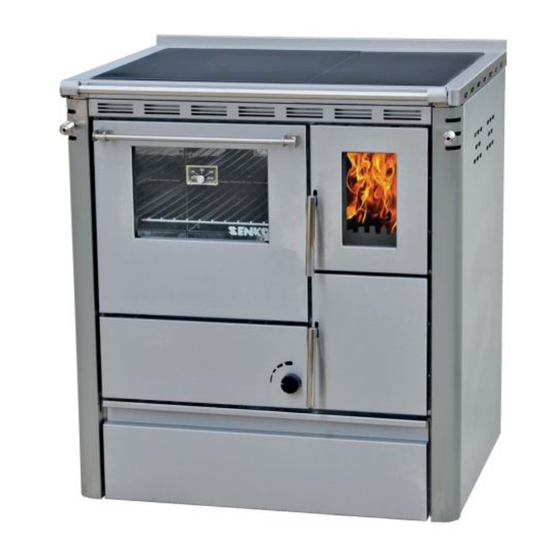

SENKO SG-75 Bedienungsanleitung
Festbrennstoffherde
Vorschau ausblenden
Andere Handbücher für SG-75:
- Bedienungsanleitung (44 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für SENKO SG-75
Inhaltszusammenfassung für SENKO SG-75

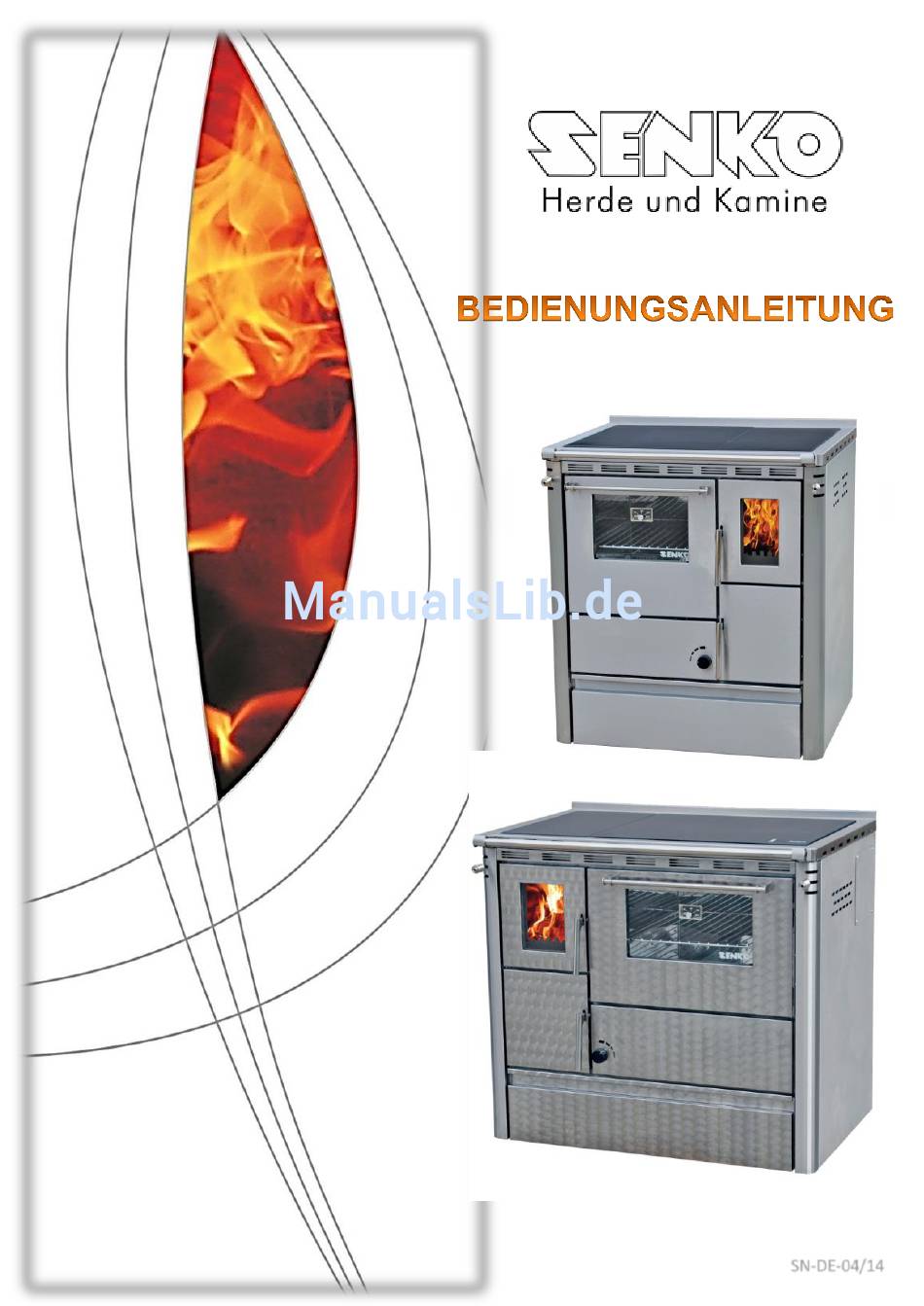

- Seite 1 FESTBRENNSTOFFHERDE SG-75 und SG-90 SN-DE-04/14...
-
Seite 2: Sicherheit
Sie, dieselbe vor der Benutzung des Herdes sorgfältig durchzulesen. SENKO Verwaltung Symbole die in dieser BEDIENUNGSANLEITUNG verwendet wurden : WARNUNG ACHTUNG RATSCHLÄGE UND EMPFEHLUNGEN SICHERHEIT SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 3: Inhaltsverzeichnis
5.3. GITTER ZUM HEIZEN ……………………………………………………..………..…21 5.4. HEIZEN ……………………………………………………...21 5.4.1. VERFAHREN ……………....21 5.4.2. KENNWERTE ZUR OPTIMALEN NUTZUNG ………………………...……………22 ZUFÜGEN VON TREIBSTOFF 5.4.3. ………………...…..….23 HEIZEN WÄHREND DER ÜBERGANGSZEIT 5.4.4. 5.5. OFENTÜR ..................23 ..............24 5.6. TREIBSTOFFBEHÄLTER 5.7. HÖHENVERSTELLUNG ..............25 SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... - Seite 4 7.1. ENTSORGUNG DES ALTEN HERDES …………………………………………….……………27 7.2. ERSATZTEILE 8. SCHWIERIGKEITEN / URSACHEN / LÖSUNGEN …….……………..28 9. TECHNISCHE UNTERSTÜTZUNG ………………………..…………..29 10. TECHNISCHE DATEN …………………………………..…………..……30 11. GARANTIEBEDINGUNGEN ………………..……………………………31 GARANTIESCHEIN ………………………………………..…………….……32 MONTAGEBERICHT …………………………………………………….…….33 CE KENNZEICHNUNG …………………………………………….………….34 SENKO Herde SG-75 und SG-90 – Bedienungsanleitung...
-
Seite 5: Allgemeine Angaben
E2375D SG-75 inox E2190L SG-90 inox E2190D SG-90 inox sind Modelle aus der SENKO Herd-Produktpalette, die all Ihre Bedürfnisse auf die beste mögliche Weise erfüllen werden. Deshalb bitten wir Sie, DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCHZULESEN, um optimale Ergebnisse schon bei der ersten Benutzung dieser Herde zu erzielen. -
Seite 6: Cf Reinigungsmittel Zur Reinigung Von Ruß Und Fett Auf
Die Herde sind hergestellt und zertifiziert entsprechend der Norm EN 12815 und entsprechen allen Anforderungen, welche diese Norm vorschreibt. SENKO Herde SG sind zum Kochen, Braten und Heizen von Räumen vorgesehen! Der Herd ist auf einer EURO Palette verpackt. Während des Transports muss der Herd ausreichend befestigt sein, um ein Umstürzen oder... -
Seite 7: Treibstoff
Sie eine konstante Temperatur des Ofens wünschen, müssen Sie zeitweilig eine kleine Menge von Treibstoff hinzufügen - cca 0,5 kg während man Treibstoff in den Brennraum gibt, müssen wärmedämmende Schutzhandschuhe getragen werden SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 8: Schornstein
Eindringen von Regen, Schnee, Laub und anderen Fremdkörpern in den Schornstein unmöglich gemacht wird, hergestellt so dass das Ausstoßen von Verbrennungsprodukten im Falle von Wind aus jeglichen Richtungen und Neigungen möglich gemacht wird, SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 9: Einsaugung
1.3.2. FUNKTIONIEREN DES SCHORNSTEINS Unter allen meteorologischen und geografischen Faktoren, welche die Funktion des Schornsteins beeinflussen (Regen, Nebel, Schnee, Höhe, Zeitraum Sonneneinstrahlung) Wind sicherlich entscheidende. Neben dem Druck wegen dem Unterschied in der SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 10: Druckerhöhung
(A). Im Gegensatz dazu, kann in Räumen, welche sich im Windschatten befinden (C) ein Unterdruck entstehen, welcher die Funktion des Schornsteins, der auf der entgegen gesetzten Seite (D) von der Windrichtung positioniert ist, negativ beeinflusst. SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 11: Dämmung
(der Schornsteinfeger muss einen Montagebericht ausfüllen, welcher sich am Ende dieser Bedienungsanleitung befindet). Man muss besonders achtgeben, dass dem Raum, in dem der Herd aufgestellt wird, genügend Luft zur Verbrennung zugefügt wird. SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 12: Technische Merkmale
3. TECHNISCHE MERKMALE SENKO Herde SG-75 und SG-90 sind zum Kochen, Braten, und Heizen des gesamten Haushaltes vorgesehen. Sie sind Ausgestattet mit Backofen wie die traditionellen klassischen Küchenherd. Herde sind für den Einbau zwischen Küchengeräte geeignet, ohne Gefahr von Hitzeschäden. -
Seite 13: Schematische Darstellung Des Herdes Sg
15. Hebel, um das Gitter zu bewegen 24. CF Reinigungsmittel zur Obere Tür des Brennraumes 16. Bewegen Gitter Reinigung von Ruß und Fett auf SENKO Herde SG-75 und SG-90 – Bedienungsanleitung 17. Glass für die Ofentür Backofen mit Tür Glasoberflächen Scharnier für die Ofentür... -
Seite 14: Installation
Schornsteinöffnungen beziehungsweise unmittelbar bei der Öffnung aufgebaut wird, um kein zusätzliches Abgasrohr einbauen zu müssen. Wenn man kein zusätzliches Abgasrohr benutzt, wird die maximale Nutzbarkeit des Herdes beziehungsweise des Treibstoffes gewährleistet! SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 15: Vorbereitung Und Kontrolle Des Schornsteins
Schornsteins fest und undurchlässig ausgeführt wird. Das Abgasrohr muss einen entsprechenden Anstieg aufweisen, wenn der Herd von der Öffnung auf dem Schornstein entfernt ist. Das Abgasrohr darf nicht in die helle Öffnung des Schornsteins hineinragen (Bild 6c). SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... - Seite 16 RICHTIG FALSCH bild 6 SENKO Herde SG-75 und SG-90 – Bedienungsanleitung...
- Seite 17 Sie auf die schwächste Verknüpfung drücken mit Hilfe eines Schraubenziehers Montieren Sie die Verrichten Sie dasselbe auch Gleitrosette mit Hilfe auf der Innenseite der Schrauben mit denen der bild 7 SENKO Herde SG-75 und SG-90 – Bedienungsanleitung Innensicherheitsdeckel befestigt war...
-
Seite 18: Öffnungen Für Die Frische Luft
Die Garantie wird nicht anerkannt werden, sollten die oben angeführten Teile des Ofens in Folge der zu hohen Temperatur im Ofen beschädigt worden sein. ÜBERPRÜFUNG DER INSTALLATION 4.6. Vor dem ersten Heizen muss man nachprüfen, ob das Abgasrohr gut abgedichtet ist SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 19: Handhabung Des Produkts
Treibstoff in den Brennraum hinzugefügt werden. Rauchrichter (14) bild 8 Rauchrichter geöffnet (14) Rauchrichter geschlossen (14) Mit Hilfe des Rauchrichters (14) kann man auch die Ofentemperatur regulieren (7) – wenn der Rauchrichter geöffnet ist, kühlt der Ofen ab. SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 20: Luftausgleich Und Regulierung
Nach Bedarf kann man durch Reduktion den rechteckigen Querschnitt in einen Runden verwandeln (minimaler Durchmesser mm). Das Anschlussrohr oder die Reduktion müssen aus bild 10 schwerentflammbaren Materialien hergestellt werden sein (gemäß DIN 4102-B1). SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 21: Verordnung Von Sekundärluft Ist
Heizen mit nicht erlaubten Treibstoffen, der Überschreitung der Nennleistung Herdes. Dann notwendig, Gitter herauszunehmen und zu säubern. Das Gitter muss immer so umgedreht sein, dass die breiteren Öffnungen, durch welche die Asche durchfällt, nach unten umgedreht sind! SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 22: Heizen
Ofentemperatur nicht 300°C übersteigt. Die maximale Menge von Treibstoff, die sich im Brennraum befinden kann : 2-3 kg (Holz); 1,5-2 kg (Holzbriketts). Es wird empfohlen, dass man regelmäßig etwa 0,5 – 1 kg Treibstoff hinzufügt. SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 23: Zufügen Von Treibstoff
1-2 cm zwischen ihnen. Die neuen Mengen von Treibstoff dürfen nur auf die WARNUNG ! Grundglut hinzugefügt werden, also, nicht auf die Flammen sondern nur auf die Glut (ca. 1 cm breit). SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 24: Heizen Während Der Übergangszeit
Mengen von Treibstoff und kleinere Stücke zu verwenden, um ein die Menge der Primärluft lebhafteres Feuer zu erzeugen und anzupassen, um das Durchströmen der Primärluft zu verbessern. OFENTÜR 5.5. Die Ofentür wird entnommen wie auf dem folgendem Bild angegeben: SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 25: Treibstoffbehälter
Heben Sie der Treibstoffbehälter bis zu etwa 5 mm und ziehen Sie vorsichtig in Ihre Richtung. Der Treibstoffbehälter wird durch ein umgekehrtes Verfahren wieder angebracht ! Im Treibstoffbehälter ist nicht erlaubt, brennbare und explosive Gegenstände zu halten ! SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 26: Höhenverstellung
Ofen und den Rauchrichter, einschließlich des Anschlusses an den Schornstein (13). Die Reinigung des Herdes muss ausschließlich dann durchgeführt werden, wenn nicht geheizt wird und der Herd kalt ist ! SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 27: Reinigung Des Abgasrohrs
Sie den Deckel ab Bild 17b, Mit dem Ascheschaber (23) reinigen Sie die Fläche unterhalb des Backofens (Bild 17c und d) und dann alles in umgekehrter Reihenfolge zusammenbauen. slika 14 bild 17 SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 28: Wartung
Herd in der Natur zu entsorgen! 7.2. ERSATZTEILE Ausschließlich Originalersatzteile von Hersteller benutzen. Wenn keine Originalersatzteile benutzt werden oder wenn eine nicht zugelassene Person die Reparatur getätigt hat, wird die Garantie nicht anerkannt werden. SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 29: Schwierigkeiten / Ursachen / Lösungen
Aus dem Herd kommt Kalorienwert Rauch Abschnitt 4.4. durchlesen zu wenig frische Luft im Temperatur im Brennraum Raum erhöhen indem man mehr zu niedrige Temperatur Treibstoff hinzufügt im Brennraum Schornstein niedriger SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 30: Technische Unterstützung
(befindet sich am Ende dieser Bedienungsanleitung) Schriftlicher Montagebericht (befindet sich am Ende dieser Bedienungsanleitung) Bedienungsanleitung. Die oben angegebenen Unterlagen sind notwendig, um das möglicherweise SENKO Herde SG-75 und SG-90 – Bedienungsanleitung entstandene Problem so schnell und explizit wie möglich zu beheben... -
Seite 31: Technische Daten
Daten beziehen sich auf den Gebrauch von Holz und Holzbriketts als Treibstoff die technischen Daten sind Indikativ und als solche variabel. Der Hersteller behält sich das Recht vor, alle technischen Daten zwecks der Verbesserung seiner Produkte zu verändern SENKO Herde SG-75 und SG-90 – Bedienungsanleitung... -
Seite 32: Garantiebedingungen
SENKO Herde SG-75 und SG-90 – Bedienungsanleitung Der Hersteller Senko d.o.o. behält das Recht alle technischen Details, Angaben und Fotos in dieser Veröffentlichung ohne vorherige Benachrichtigung zu verändern, mit dem Ziel seine Produkte zu verbessern. Alle Fotos der Herde, Teile, Elemente... -
Seite 33: Garantieschein
GARANTIESCHEIN GARANTIESCHEIN Nr. KLASSISCHE FESTBRENNSTOFFHERDE : E2375L SG-75 inox E2375D SG-75 inox E2190L SG-90 inox E2190D SG-90 inox SERIENNUMMER: __________________________________ DATUM DER HERSTELLUNG: _________________________ NAME UND ADRESSE DES GESCHÄFTES: ____________________________ NAME UND ADRESSE DES KÄUFERS: _____________________________ DATUM DES VERKAUFS: __________________________ STEMPEL DES GESCHÄFTS UND... -
Seite 34: Montagebericht
Höhe (m): ……………………….. Unterdruck (Pa): …………. Temp. der Rauchgase am Ausgang (°C): ………… Datum der letzten Inspektion: ……………… Anschlussnummer: ………………. Abgasrohr wenn es angeschlossen ist Querschnitt (mm): …………….. Länge (m): …………… Anzahl der Rohrkrümmer: ………..SENKO kamini – Uputstvo za upotrebu... -
Seite 35: Ce Kennzeichnung
Benutzen Sie nur den empfohlenen Treibstoff. Hergestellt in der Republik Kroatien. Konformitätserklärung Dieses Produkt ist zertifiziert gemäß der EN Norm 12815. Nummer der Testberichts 30-11665/3 vom 29.06.2012. SENKO kamini – Uputstvo za upotrebu Original des Produktzertifikats und der Konformitätserklärung auf Ersuchen erhältlich. - Seite 36 ANMERKUNGEN : ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ SENKO kamini – Uputstvo za upotrebu...
- Seite 37 SENKO kamini – Uputstvo za upotrebu...
- Seite 38 SENKO kamini – Uputstvo za upotrebu...
- Seite 39 SENKO kamini – Uputstvo za upotrebu...
- Seite 40 UMWELT. Diese Anleitung finden Sie auf http://de.senko.hr/ Sollten Sie einen Vorschlag zur Verbesserung dieser Bedienungsanleitung oder falls Sie irgendeinen Mangel entdeckt haben, bitten wir Sie, mit uns in Kontakt zu treten auf tehnologija@senko.hr SN-DE-04/14 SENKO kamini – Uputstvo za upotrebu...
