suministrado con el equipo para poder conectarlo a la red eléctrica. Su
representante técnico de Hunter instalará el enchufe correcto para la región
en la que se encuentre.
Para garantizar un funcionamiento seguro, es esencial disponer
de una conexión a tierra de protección a través del conductor de
tierra del cable de alimentación. Use exclusivamente cables de
alimentación que estén en buen estado.
FUSIBLES:
Para evitar el riesgo de incendio, utilice únicamente el fusible
especificado para su producto.
TAREAS DE MANTENIMIENTO DEL EQUIPO:
El mantenimiento de las piezas incluidas en este equipo no lo
puede realizar el propio usuario. Todas las reparaciones deben
ser realizadas por un representante cualificado del servicio
técnico de Hunter.
DISPOSICIONES DE ELEVACIÓN Y TRANSPORTE:
No hay ninguna disposición relativa a la elevación o transporte de
este equipo. La unidad debe desplazarse haciéndola rodar sobre
sus ruedas.
Especificaciones del equipo
Especificaciones eléctricas
TENSIÓN:
AMPERAJE:
POTENCIA NOMINAL:
Condiciones atmosféricas
TEMPERATURA:
HUMEDAD RELATIVA:
ALTITUD:

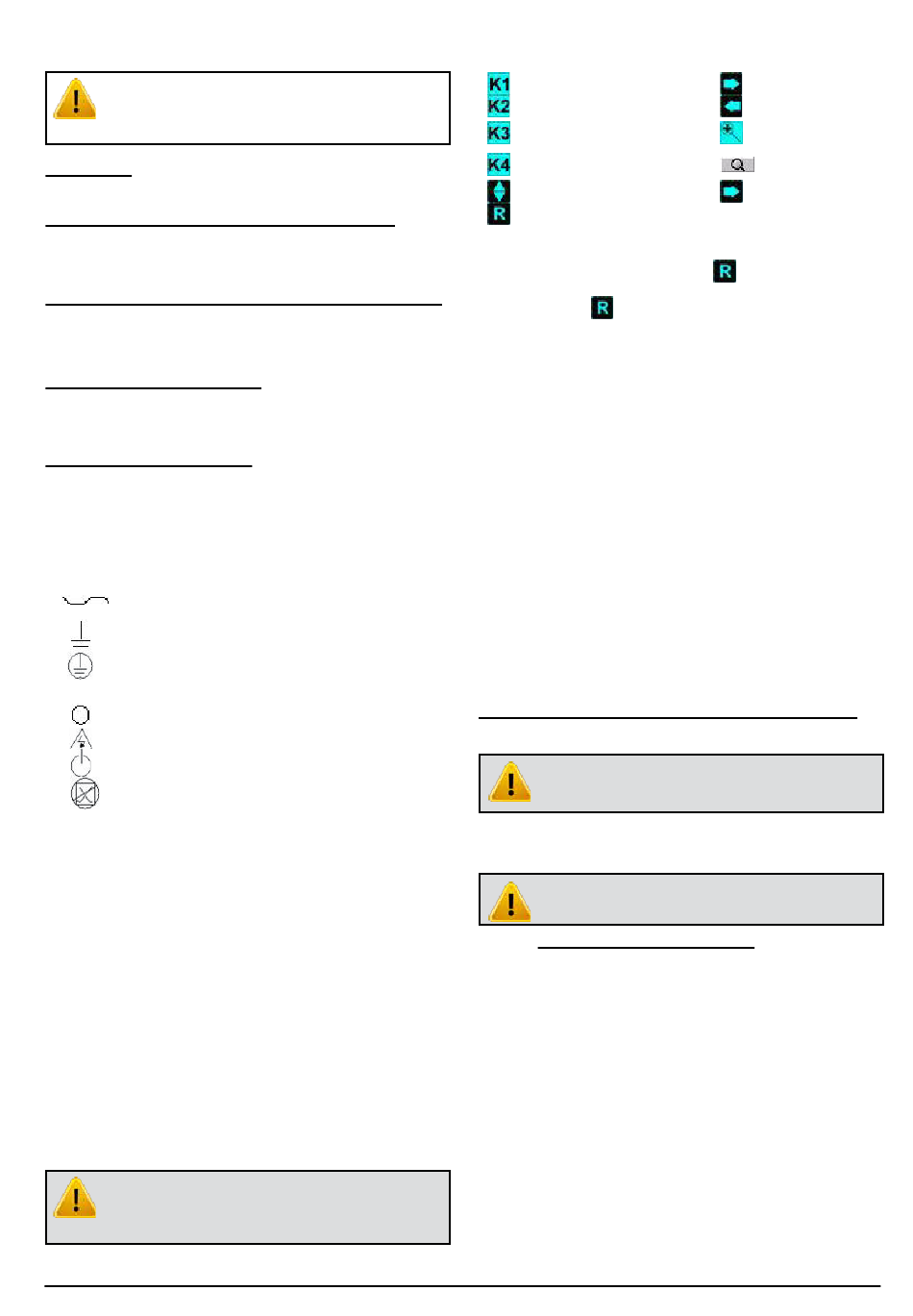

Explicación de los símbolos
Los siguientes símbolos aparecen en el equipo.
Corriente alterna.
Terminal de conexión a tierra.
Terminal de conductor protector.
I Encendido (suministro de corriente).
Apagado (suministro de corriente).
RIESGO de descarga eléctrica.
Interruptor de puesta en espera.
No diseñado para conectarse a la red de telecomunicaciones
pública.
Funcionamiento de la consola Funcionamiento de la consola
Cada consola variará en función del número de modelo específico y de la
fecha de fabricación. En la consola del alineador se incluirán instrucciones
detalladas específicas de la consola.
Encendido de la consola
Encienda la unidad pulsando el interruptor de encendido situado en el panel
lateral izquierdo o en el panel posterior de la unidad.
Aparecerá la pantalla "Logo" e indicará que la unidad está lista para ser
utilizada. Este proceso tardará 1,5 minutos aproximadamente.
Imagen 1.
Apagado de la consola
Para apagar el alineador, realice las siguientes acciones:
Apague los sensores inalámbricos. (Cada sensor tiene un
interruptor de encendido.)
Reinicie la consola.
Pulse "Salir del programa de alineación". Aparecerá la pantalla
emergente "Confirmación" que le preguntará si está seguro de
que desea salir del programa de alineación. Pulse "Sí".
Espere hasta que finalice el programa de alineación. El alineador
se cerrará automáticamente.
Apague la consola.
No apague el equipo mientras se esté escribiendo información
en la unidad de disco. Esto ocurre durante la programación de la
consola y cuando se están almacenando las especificaciones.
Los archivos de la unidad de disco pueden resultar dañados.
Español
120/230 voltios (nominal)
6/3 amperios
720 vatios
0 °C a +50 °C
Hasta el 95 % sin condensación
Hasta 3048 m
Uso de las teclas de función
Las teclas de función, situadas en el teclado, permiten al operador controlar
el programa. Las teclas se identifican como:
Tecla K1
Tecla K2
Tecla K3
Tecla K4
Tecla de desplazamiento por
los menús
Tecla Restablecer
Restablecimiento del programa
El programa de alineación se puede restablecer en cualquier momento
durante el proceso de alineación con la tecla
superior izquierda del teclado. Aparecerá una pantalla de confirmación para
verificar que el botón se ha pulsado intencionadamente.
Imagen 2.
Cuando aparezca esta pantalla, pulse "SÍ" para restablecer el programa o
"NO" para continuar trabajando.
Cuando se restablece el alineador, la información recopilada para la
alineación en progreso se borra y la pantalla vuelve a mostrar la pantalla del
logotipo.
Programación del Programación del
alineador alineador
Programación Programación
El alineador se puede configurar para que satisfaga diferentes necesidades
de funcionamiento.
Las selecciones de programación se almacenan en el disco duro y se
recuperan siempre que el programa las necesita.
Para modificar la programación, pulse "Programas de servicios" en la pantalla
de logotipo. Las etiquetas de menús cambiarán.
Pulse "Programar alineador" para que aparezca la pantalla principal
"Programación del alineador".
Información del equipo Información del equipo
Sensores convencionales
Cuidado y limpieza de sensores convencionales
Cuando haya que limpiar los sensores y adaptadores, utilice una solución
limpiacristales suave.
No riegue ni sumerja los sensores. No pulverice la solución de
limpieza directamente sobre el sensor. Si lo hace, podría dañar
el sistema eléctrico y los componentes ópticos.
Asegúrese de que el varillaje del adaptador de rueda esté limpio y engrasado.
Engráselo cuando sea necesario con una capa de lubricante ligero, como
WD-40.
No engrase el eje del tornillo central.
Caja de alta frecuencia (HF)
Los sensores DSP250-HF, DSP258-HF, DSP306-HF y DSP308-HF se
comunican con la consola del alineador mediante alta frecuencia. Los
sensores y la caja de HF situada en la parte superior de la consola del
alineador se comunican transmitiendo y recibiendo ondas de radio.
En ocasiones, la caja de HF puede recibir interferencias de dispositivos
electrónicos cercanos (principalmente de hornos microondas). El sistema
de HF puede configurarse fácilmente para usar distintas frecuencias que
minimicen las interferencias. Sin embargo, los hornos microondas pueden
generar una gran energía en una banda bastante amplia. La mejor forma
de evitar interferencias con hornos microondas es apagarlos durante la
alineación. En casos en los que no pueda controlarse el microondas, el mejor
modo de evitar sus interferencias es respetando una distancia mínima. El
alineador debe colocarse a un mínimo de 9 metros del microondas para evitar
sus interferencias.
Puede que se produzcan pérdidas temporales de señal porque la caja de HF
no reciba correctamente las ondas de radio de un sensor individual. En este
caso, desplace la unidad móvil de 51 a 76 mm aproximadamente en cualquier
dirección.
Los problemas de interferencias temporales se pueden solucionar mediante
la conexión de los sensores a la consola del alineador con cables.
Tecla Adelante
Tecla Atrás
Tecla de zoom
(teclado)
Tecla de función
zoom (pantalla)
Tecla Adelante
, situada en la esquina
