Carson Digital Plug Betriebsanleitung Seite 3

Technische DaTen
Minimale Betriebsspannung: 12,0 Volt DC
Maximale Betriebsspannung: 14,8 Volt DC
Maße (L x B x h): 18 x 28 x 8 mm
nettogewicht (inkl. Kunststoffdeckel): 3 g
Lieferumfang
1 Decoder mit integrierter IR-Diode
2 Kabel für Licht mit angelöteten Buchsen
1 Gebrauchsanweisung

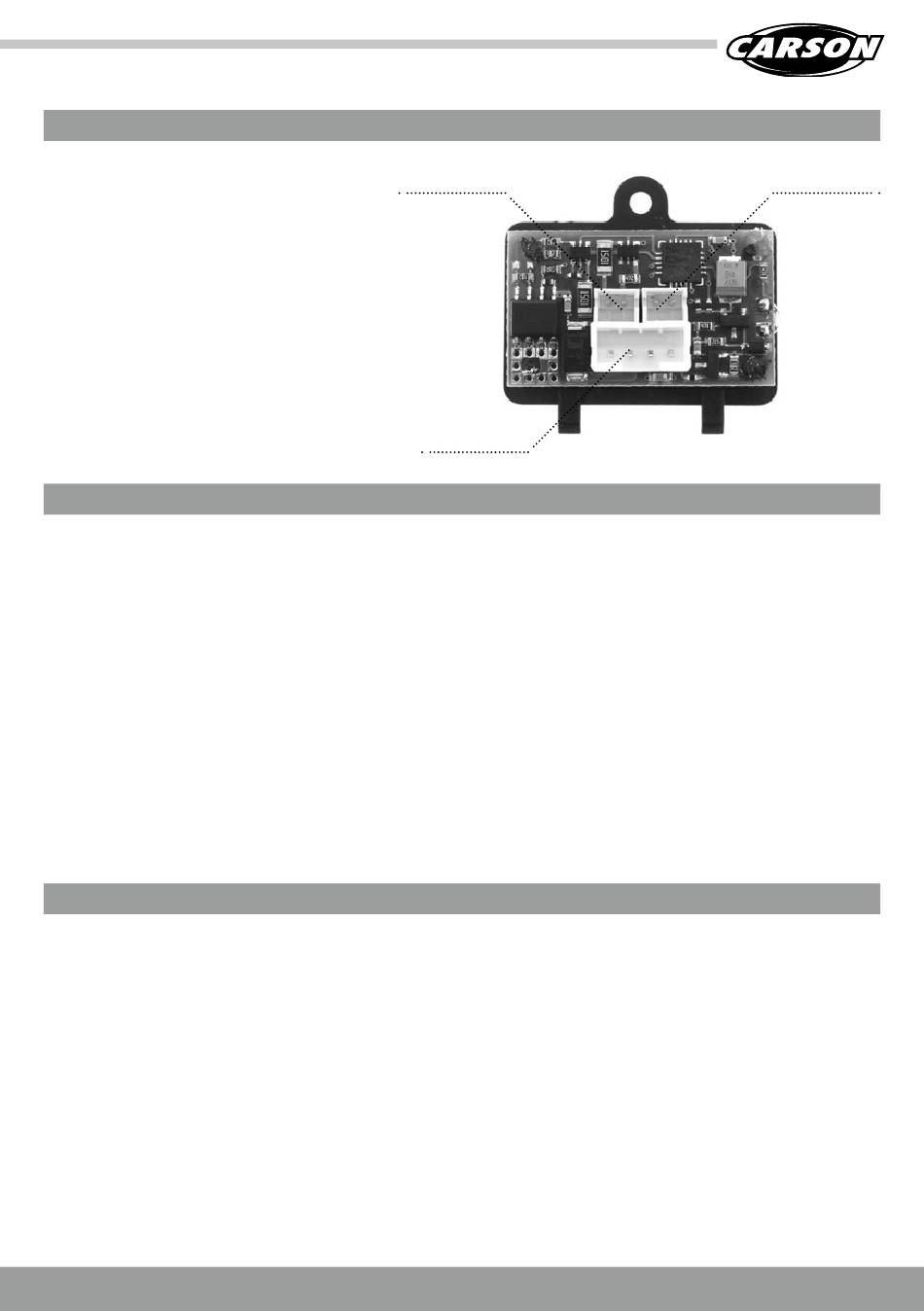

Anschlüsse am Decoder
Licht: Stecker für beigelegte
Lichtanschlusskabel (für optionale
Verwendung)
einBauanLeiTung
1. Die Schraube des DPR Deckels auf der Unterseite des Fahrzeugs
herausdrehen und anschließend den Deckel aus dem Chassis
herausnehmen.
2. Die bestehende Steckverbindung zwischen der Analogplatine
des Deckels und des Fahrzeugs lösen.
3. Den Stecker der Digitalplatine mit der Kabelbuchse des Fahr-
zeugs verbinden.
4. Den Deckel mit Digitalplatine in das Chassis einlegen und
mittels der Schraube befestigen.
ACHTUNG!
Sollte es nach Umrüsten des Fahrzeugs und dem Einsatz auf dem
Digitalsystem von Carrera® zu Fehlfunktionen der CU kommen
(Piepsen, etc.), liegt dies höchstwahrscheinlich an einem vom
Fahrzeughersteller an den Schleifkontakten des Fahrzeugs ver-
bauten Entstörkondensator von mehr als 50 Nanofarad. Dieser ist
in diesem Fall zu entfernen.
WichTigsTe FunKTionen
Zur Änderung von Einstellungen ist das Fahrzeug in Fahrtrichtung auf
die Bahn zu setzen. Jede Änderung der Programmierung wird durch
schnell blinkende Lichter bestätigt, wenn die Fahrzeugbeleuchtung
(Frontlicht/Rücklicht) über die Stecker an dem Decoder angeschlos-
sen ist. Vorgenommene Einstellungen bleiben gespeichert, bis eine
erneute Programmierung erfolgt.
Codierung auf einen Geschwindigkeitsregler
Mittels Betätigen der CODE-Taste der CU die Codierung starten
und den Vorgang mit dem Betätigen der Spurwechseltaste am
Geschwindigkeitsregler abschließen.
Bei Codierung mittels Doppelklicken der Spurwechseltaste am
Geschwindigkeitsregler ist zu beachten, dass die Doppelklicks
mit einer kleinen Pause (ca. 0,5 Sekunden) zwischen den Klicks
erfolgen. Des Weiteren muss das Fahrzeug vor jedem Codiervor-
gang mindestens 3 Sekunden stromlos sein. Die Einleitung des
Codiervorgangs wird nach dem ersten Doppelklick mit schnell
blinkenden Lichtern optisch signalisiert, wenn die Fahrzeugbe-
Frontlicht (-/+)
Scalextric
Zentralstecker
Hinweise
Eine Safetycar™ bzw. Pacecar™ Funktion ist nicht integriert. Die
Nutzung der Tankfunktion ist nur unter Verwendung der CU 30352
von Carrera® möglich.
Empfehlungen
Fahrzeugherstellerbedingt kann die Lichtfunktion im Digitalbe-
trieb von der gewünschten Funktion abweichen. In diesem Fall
können die im Fahrzeug verbauten LEDs mittels der beigelegten
Lichtkabel mit den entsprechenden Steckkontakten der Digitalpla-
tine verbunden werden.
Sollten keine LEDs im Fahrzeug verbaut sein, empfehlen wir die
Verwendung von in Reihe geschalteten 3mm Standard LEDs in
Weiß bzw. Rot mit vorgeschalteten Widerständen für eine bessere
Optik (680Ω für Weiß bzw. 330Ω für Rot - nicht im Lieferumfang
enthalten).
leuchtung (Frontlicht/Rücklicht) über die Stecker an dem Decoder
angeschlossen ist.
Einstellung der Grundgeschwindigkeit
Mittels Betätigen der SPEED-Taste der CU die gewünschte
Geschwindigkeitsstufe wählen und mit dem Betätigen der
ENTER-Taste der CU bestätigen.
Einstellung der Bremswirkung
Mittels Betätigen der BRAKE-Taste der CU die gewünschte Brems-
stufe wählen und mit dem Betätigen der ENTER-Taste der CU
bestätigen.
Licht an/aus
Das zu programmierende Fahrzeug muss sich mindestens 3
Sekunden im Stillstand auf der Bahn befinden. Dann kann das
Licht durch Drücken der Spurwechseltaste ein bzw. ausgeschaltet
werden. (Nur wenn die Fahrzeugbeleuchtung (Frontlicht/Rücklicht)
über die Stecker an dem Decoder angeschlossen ist.)
Rücklicht +
Bremslicht (-/+)
3 // DE
