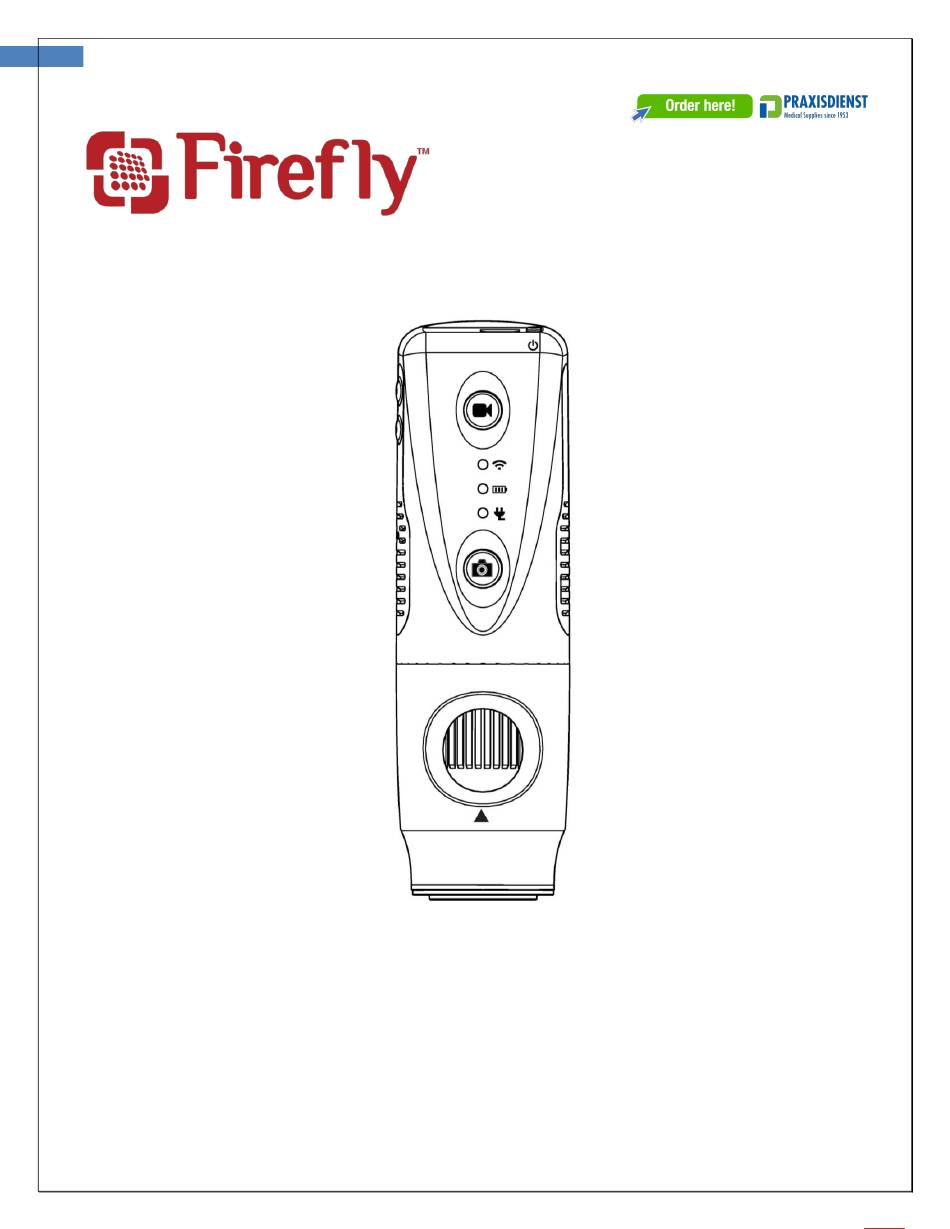

Firefly DE570/571 User Manual
Version: 2.2
1
DE570/DE571
User Manual
WIRELESS DIGITAL OTOSCOPE
DANKE FÜR DAS WÄHLEN EINES DIGITALES VIDEO OTOSKOP
Um alle Vorteile die dieses Produkt bietet zu nutzen und um das Produkt richtig
und sicher zu verwenden, lesen Sie bitte dieses Benutzerhandbuch sorgfältig.
Werbung
Verwandte Anleitungen für Firefly DE570
Inhaltszusammenfassung für Firefly DE570
- Seite 1 Firefly DE570/571 User Manual Version: 2.2 DE570/DE571 User Manual WIRELESS DIGITAL OTOSCOPE DANKE FÜR DAS WÄHLEN EINES DIGITALES VIDEO OTOSKOP Um alle Vorteile die dieses Produkt bietet zu nutzen und um das Produkt richtig und sicher zu verwenden, lesen Sie bitte dieses Benutzerhandbuch sorgfältig.
- Seite 2 Anweisungen, Warnungen oder Anhaltspunkte dieses Benutzerhandbuch ignoriert wurden. Die Software dieses Produkts steht unter Urheberrecht von Firefly Global und seinen Verkäufern. Alle Rechte sind vorbehalten. Dieses Software ist geschützt durch U.S. und international Urheberrechte, sowie international Vereinbarungen die weltweit Gültigkeit haben. Durch solche Vereinbarungen ist der Lizenzbesitzer in der Lage die Kopie der Software verbunden mit diesem Instrument, wie beabsichtigt in diesem Benutzerhandbuch zu verwenden.
- Seite 3 Firefly DE570/571 User Manual Version: 2.2 Table of Contents Introduction ........................ 4 Checkliste ........................7 Nomenclature ......................8 VERWENDUNG ......................9 Herunterladen der iOS/Android Anwendung: ................9 Starten der Software Anwendung: ..................... 9 Einschalten des Geräts: ......................10 Laden der Batterie: ........................ 11 Einrichten einer Wi-Fi-Verbindung: ..................
- Seite 4 Bilder bei sehr hoher Vergrößerung ermöglicht. Systemanforderungen Das Firefly Otoskop-System erfordert ein Smartphone oder Tablet mit iOS Version 9.3 oder höher. Für Android-Handys erfordert das System Android 4.4 oder höher und für Android-Tablets 6.0 oder höher. Vorgesehene Verwendung Das drahtlose Otoskop-System ist für die Inspektion von Haut und Haar unter Vergrößerung vorgesehen.
- Seite 5 ◼ Um eine optimale Leistung zu erzielen und die Sicherheit des Patienten zu gewährleisten, lesen Sie dieses Handbuch sorgfältig durch. Verwenden Sie das Firefly-Dermatoskop nicht, wenn Sie Anzeichen von Schäden an ◼ einzelnen Komponenten des Systems feststellen. Kontaktieren Sie den Kundendienst für sofortige Hilfe ◼...
- Seite 6 Firefly DE570/571 User Manual Version: 2.2 Vorsichtsmaßnahme sollten Sie dieses Gerät nicht in der Nähe anderer Geräte verwenden. Tragen Sie keinen Alkohol, Chemikalien oder Wasser auf das Objektiv auf. ◼ Flüssigkeiten, die in den optischen Aufbau eindringen, beschädigen interne Komponenten.
- Seite 7 Firefly DE570/571 User Manual Version: 2.2 HECKLISTE Bevor Sie mit dem Betrieb beginnen, überprüfen Sie, ob alle folgenden Artikel in Ihrem Produkt enthalten sind. Wenn etwas fehlt, wenden Sie sich an Ihren Händler DE550 Humane Einweg-Ohrtrichter (mehrere Stücke) DE551 Veterinäre Einweg-Ohrtrichter Wireless Otoscope X 1 pc (mehrere Stücke)
- Seite 8 Firefly DE570/571 User Manual Version: 2.2 OMENCLATURE USB-Ladeport Einschalttaste Videoaufzeichnungstaste WiFi-Anzeige Stromanzeige Schnappschuss-Taste Batterieladestandsanzeige Fokussierrad Spectula...
- Seite 9 Um die Anwendung für Android herunterzuladen, besuchen Sie bitte den Google Play Store. Starten der Software Anwendung: Nachdem Firefly Pro installiert wurde, öffnen Sie die Anwendung einfach durch einmaliges Tippen auf das Firefly Pro-Symbol und folgen Sie den Installationsanweisungen. Die Anwendung bietet die Möglichkeit,...
- Seite 10 Firefly DE570/571 User Manual Version: 2.2 Einschalten des Geräts: Drücken Sie die Einschalttaste auf der Rückseite des Dermatoskops, um das Gerät zu aktivieren. Eine Kontrollleuchte leuchtet auf, um den Einschaltstatus zu bestätigen. Anzeige der Stromversorgung Wenn das Gerät ausgeschaltet ist, ist diese LED-Anzeige aus.
- Seite 11 When the charging is completed, this LED will turn green. Laden der Batterie: Dauer: Das drahtlose Firefly-Dermatoskop verfügt über eine eingebaute hocheffiziente Lithium-Batterie, die einen Dauerbetrieb von mehr als 1,5 Stunden ermöglicht. Laden der Batterie: Über den Mikro-USB-Anschluss auf der Rückseite des Dermatoskops kann die eingebaute Batterie mit dem mitgelieferten USB-Stromkabel aufgeladen werden.
- Seite 12 Firefly DE570/571 User Manual Version: 2.2 Einrichten einer Wi-Fi-Verbindung: Gehen Sie auf Ihrem iOS/Android-Gerät zu Einstellungen. Klicken Sie auf Wi-Fi. Wählen Sie das Firefly-Gerät und geben Sie das Standardpasswort ein: 12345678 WiFi-Anzeige Wenn das Gerät ausgeschaltet ist, ist diese LED-Anzeige aus.
- Seite 13 Firefly DE570/571 User Manual Version: 2.2 Empfohlene Halteposition Es wird empfohlen, das Dermatoskop mit der durchsichtigen Abdeckung nach unten zu halten, wobei der Daumen am Gerät gehalten wird. Diese Halteposition bietet relative Stabilität und ermöglicht die Kontrolle der Linse. Der Zeigefinger ist noch frei, um das Fokussierrad zu drehen und einzustellen (wie abgebildet).
- Seite 14 Kostenloser Fokus: Drehen Sie das Rad, um das Bild zu optimieren Ein klares Bild erhalten: Um ein klares Bild zu erhalten, halten Sie bitte das Firefly-otoscope fest; bleiben Sie still stehen und vermeiden Sie Vibrationen während der Beobachtung soweit wie möglich.
- Seite 15 ARTUNG UND ETRIEB Empfehlungen zur Reinigung und Sorgfalt Das digitale Firefly-Dermatoskop ist so konzipiert, dass es bei ordnungsgemäßer Wartung jahrelang einsatzfähig bleibt. Richtige Reinigung und schonender Gebrauch sind entscheidend, um sicherzustellen, dass das Gerät für lange Zeit zuverlässig funktioniert. Das Dermatoskop darf nicht sterilisiert werden und sollte nicht in Flüssigkeiten eingetaucht oder einer Dampfsterilisation oder anderen Sterilisationsmethoden unterzogen werden.
- Seite 16 Firefly DE570/571 User Manual Version: 2.2 Recycling der Systemkomponenten Innerhalb der EU Entsorgen Sie dieses Produkt nicht als unsortierten Abfall sondern geben Sie es zur getrennten Sammlung gemäß der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates der Europäischen Union über Elektro- und Elektronik-Altgeräte (WEEE).
- Seite 17 Firefly DE570/571 User Manual Version: 2.2 IENSTLEISTUNGSRICHTLINIEN Alle Reparaturen, die unter die Produktgarantie fallen, müssen von Firefly oder seinen autorisierten Wiederverkäufern durchgeführt oder genehmigt werden. Nicht autorisierte Reparaturen führen zum Erlöschen der Garantie. Darüber hinaus soll jede Produktreparatur, unabhängig davon, ob sie unter die Garantie fällt oder nicht, ausschließlich von Firefly-zertifiziertem Servicepersonal durchgeführt...
- Seite 18 Firefly DE570/571 User Manual Version: 2.2 Es wird empfohlen, alle Warenrücksendungen zu versichern. Ansprüche resultierend aus Verlust oder Beschädigung des Produkts liegen in der Verantwortung des Absenders.
- Seite 19 Firefly DE570/571 User Manual Version: 2.2 PEZIFIKATIONEN Produkt Spezifikation Gewicht Ca. 113 g (0.25lb) Länge: 13.1 cm (5.25 inches) Dimensionen (ungefähre Angaben) Höhe: 3.5 cm (1.4 inches) Breite: 3.5 cm (1.4 inches) Stromversorgung 3.7V @ 550mA Schutz gegen das Eindringen von Wasser IPXØ...
- Seite 20 Firefly Global Hardware-Produkte werden mit einer 1-jährigen beschränkten Hardware-Garantie geliefert. Die Garantie wird durch autorisierte Vertreter und Wiederverkäufer von Firefly Global verlängert. Wenn Sie einen Garantieanspruch haben, wenden Sie sich bitte an das Geschäft, den Händler oder die Website, über die das Produkt gekauft wurde.
- Seite 21 Firefly Global Hardware-Produkte, die sich als defekt in Material oder Verarbeitung erweisen. Wenn Firefly Global oder seine autorisierten Vertreter nicht in der Lage sind, das Produkt zu reparieren, werden wir es durch ein vergleichbares, neues oder generalüberholtes Produkt ersetzen.
- Seite 22 überholte Teile verschiedener Hersteller. Überholte Teile und Systeme sind Teile oder Systeme, die aus Rücksendungen an Firefly Global stammen und von denen einige nie von einem Kunden verwendet wurden. Alle Teile und Systeme werden geprüft und auf Qualität getestet. Ersatzteile und Systeme sind für den verbleibenden Zeitraum der beschränkten Hardware-Garantie für das von Ihnen...
- Seite 23 Bitte besuchen Sie den FAQ-Bereich unserer Website unter http://www.fireflyglobal.com. Dort finden Sie die neuesten Informationen zur Fehlerbehebung und zusätzliche Unterstützung. Sie können uns auch unter support@fireflyglobal.com von Montag bis Freitag von 9:30 bis 17:30 Uhr (Ortszeit US-Ostküste) kontaktieren. Vielen Dank, dass Sie sich für Firefly entschieden haben. www.fireflyglobal.com...
