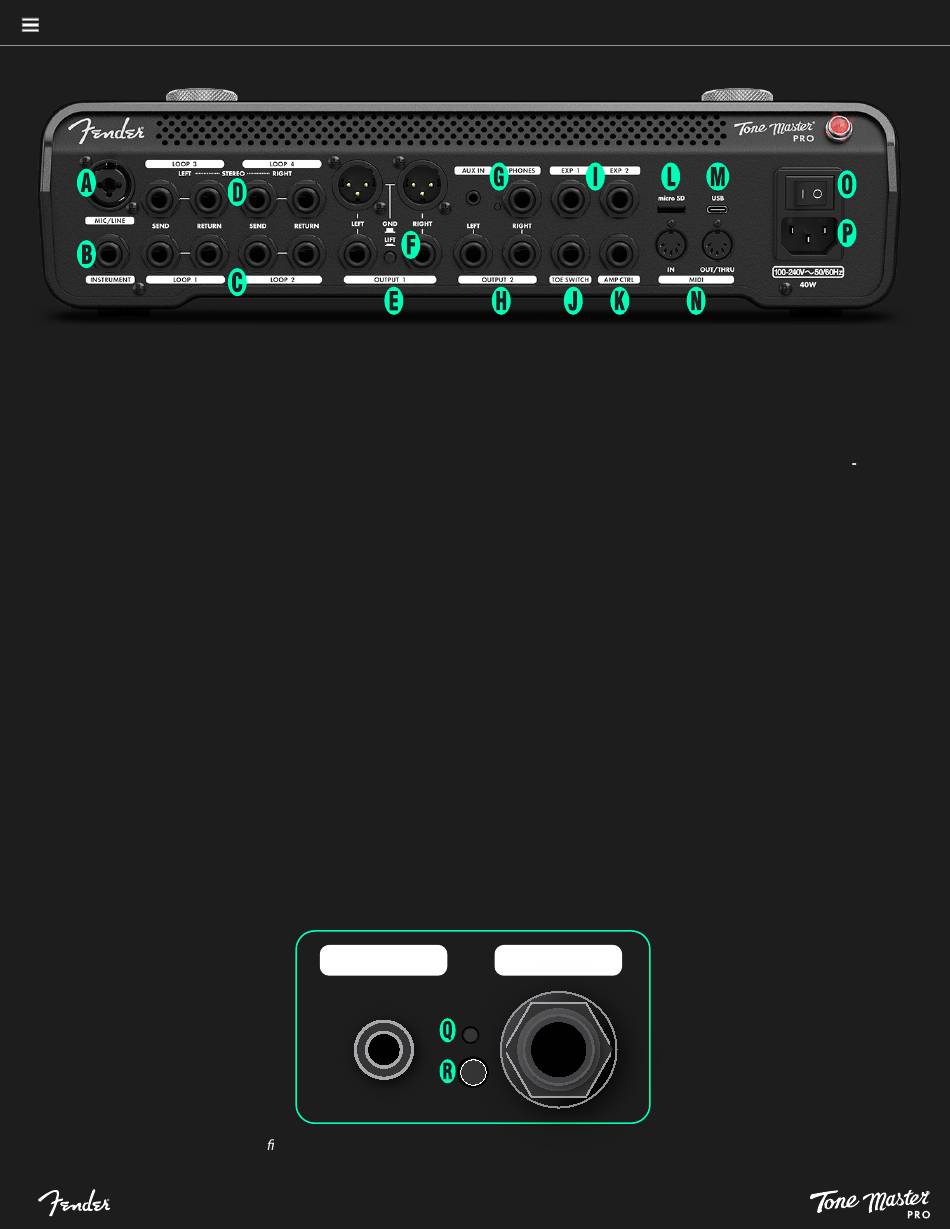

RÜCKSEITE
A. MIC/LINE EINGANG: Kombinierter XLR -1⁄4" TRS symme-
trischer Eingang für Instrument oder Mikrofon.
B. INSTRUMENTENEINGANG: 1⁄4"-Eingang für Gitarre, Bass
oder andere Instrumente.
C. EFFEKTSCHLEIFEN 1/2: Zwei analoge Vorpuffer-Send/Re-
turn-Loops zum Anschluss externer Effektgeräte. Der Ein/Aus-Status
der Schleifen kann mit jeder Voreinstellung gespeichert werden.
D. EFFEKTSCHLEIFEN 3/4: Eine Stereo- oder zwei
Mono-Send/Return-Schleifen für den Anschluss externer
Effektgeräte. Diese Schleifen können innerhalb des Signalpfads
verschoben werden. Der Ein/Aus-Status der Schleifen kann mit
jeder Voreinstellung gespeichert werden.
E. OUTPUT 1: Zwei symmetrische XLR-Ausgänge und zwei
symmetrische 1⁄4"-Line-Ausgänge zum Anschluss an externe
Beschallungs- und Aufnahmegeräte.
F. GROUND LIFT (Erdungsschalter): Diese Drucktaste hilft bei
Problemen mit lästigen Brummgeräuschen, wenn die XLR-Aus-
gänge mit externen Beschallungs- und Aufnahmegeräten
verbunden sind.
G. AUX IN/KOPFHÖRER: 1/8"-Stereo-Aux-Eingang zum
Anschluss von Mobilgeräten und anderen externen Geräten;
1/4" Kopfhörerausgang.
H. OUTPUT 2: Zwei belegbare 1/4"-Stereoausgänge für den
Anschluss an externe Beschallungs- und Aufnahmegeräte,
unabhängig von AUSGANG / OUTPUT 1 (E).
Auf den Seiten 36-37 nden Sie weitere Einzelheiten zu den Funktionen auf der Rückseite des Tone Master PRO.
I. EXP EINGÄNGE: Für den Anschluss externer Expression-Pedale
zur Steuerung der Effektparameter.
J. ZEHENSCHALTER: 1⁄4"-Eingang zum Anschluss an die
Fußschalterbuchse eines Expression-Pedals zur Ein- und Ausschal-
tung der Effekte.
K. AMP CONTROL AUSGANG (VERSTÄRKERUMSCHAL
TUNG): 1⁄4" TRS-Buchse zur Fernsteuerung von bis zu zwei
Verstärkerschaltfunktionen.
L. MICRO SD KARTENSCHLITZ: Für zukünftige Erweiterungen
der Tone Master PRO Funktionalität.
M. USB-C ANSCHLUSS: Bidirektionaler Verbindungspunkt für
USB-Audioaufnahmen, Desktop-Bearbeitung und Firmware-Updates.
N. MIDI I/O: Fünfpolige Standard-MIDI-Eingangs- und
MIDI-Ausgangs-/Durchgangsanschlüsse (Out/Trhu) für den
Anschluss von MIDI-kompatiblen Geräten.
O. HAUPTSCHALTER: Schaltet den Tone Master PRO ein und aus.
Eine rote Leuchte über dem Schalter zeigt den Ein/Aus-Status an.
P. IEC STROMEINGANG: Universeller IEC-Stromeingang.
Inklusive IEC-Kabel.
Q. RESET: Nadellochtaste zum Zurücksetzen auf die Werkseinstel-
lungen (siehe Nahaufnahme unten), wodurch alle Voreinstellungen
und Einstellungen gelöscht werden.
R. UPDATE: Diese Taste aktiviert die Firmware-Aktualisierung
(siehe Nahaufnahme unten).
AUX IN
PHONES
4
RÜCKSEITE
