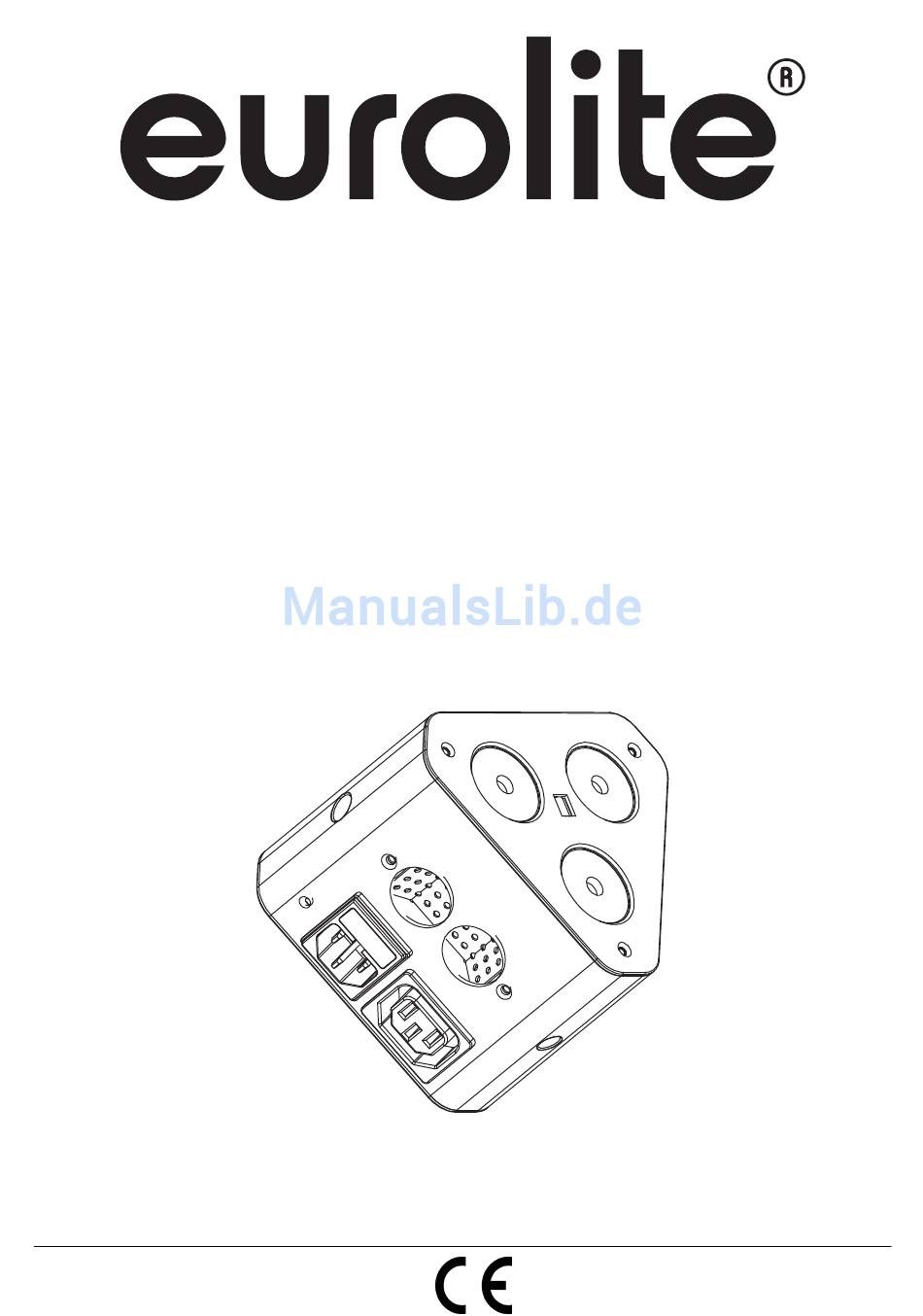

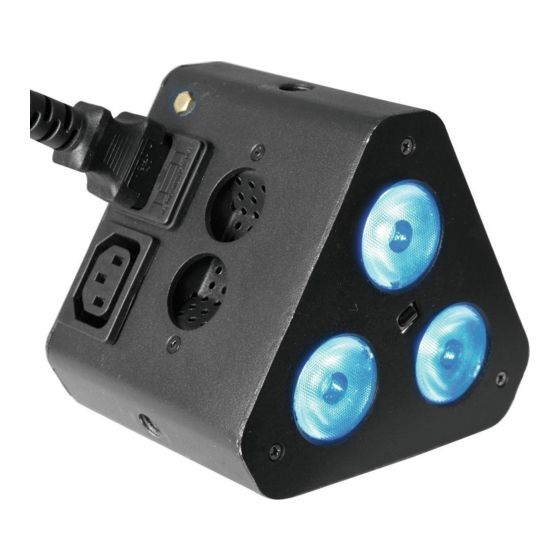

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED TL-3 TCL 3x3W Trusslight Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Connection with the mains ........................... 25 Connection between devices ........................25 OPERATION ..............................25 Control Board ............................... 26 EUROLITE IR-7 remote control (optionally available accessories) ............. 27 DMX-controlled operation ..........................28 Addressing ..............................28 DMX Protocol ............................... 28 CLEANING AND MAINTENANCE ......................... 31 Replacing the fuse ............................ -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED TL-3 TCL 3x3W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Seite 6: Gerätebeschreibung
• Kompakt und lichtstark, dadurch ideal geeignet zur Montage im Trussing • Ausgestattet mit 3 x 3-W-TCL (tricolor LED) in den Farben rot, grün und blau • Steuerbar über, zum Betrieb nicht notwendige und optional erhältliche, EUROLITE IR-7 Fernbedienung • DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich •... -
Seite 7: Installation
INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. Hängende Installation LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne... - Seite 8 Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie das Gerät ausschließlich über einen geeigneten Haken.
-
Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 10: Anschluss Ans Netz
Bitte beachten: Es dürfen max. 8 Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED TL-3 TCL 3x3W den Betrieb auf. Die LED-Anzeige leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP, DOWN auswählen. -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Durch Drücken der Mode-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der Up/Down-Taste können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. -
Seite 12: Fernbedienung Eurolite Ir-7 (Optional Erhältliches Zubehör)
Fernbedienung EUROLITE IR-7 (optional erhältliches Zubehör) Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterien und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. -
Seite 13: Dmx-Gesteuerter Betrieb
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der LED TL-3 TCL 3x3W auf Signale vom Controller reagiert. Wenn Sie die Startadresse im 8 Kanal-Modus z. B. auf 9 definieren, belegt der LED TL-3 TCL 3x3W die Steuerkanäle 9 bis 16. - Seite 14 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) 5-Kanal-Modus Der 5-Kanal-Modus ist kompatibel mit EUROLITE DMX LED Operator 1, Artikel-Nr. 70064501 und EUROLITE DMX LED Operator 4, Artikel-Nr. 70064504. Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft...
- Seite 15 Steuerkanal 3 - Blau Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 4 - Farb-Presets Decimal Hexad. Percentage S/F Eigenschaft 0 15 00 0F 0% 6% Keine Funktion 16 255 10 FF 6% 100% Farb-Presets Steuerkanal 5 - Geschwindigkeit...
-
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 17: Technische Daten
Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: T 1 A, 250V Zubehör: EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 26.02.2014 © 17/32 00080438.DOC, Version 1.1... -
Seite 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED TL-3 TCL 3x3W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 19: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 20: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 21: Description Of The Device
• Equipped with 3 x 3 W TCL (tricolor LED) in the colors red, green and blue • Controllable via EUROLITE IR-7 remote control; not needed for operating the unit and available optionally • DMX-controlled operation or stand-alone operation with Master/Slave function •... -
Seite 22: Installation
INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 23: Danger To Life
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. CAUTION! Use 1 appropriate clamp to rig the fixture on the truss. Make sure that the device is fixed properly! Ensure that the structure (truss) to which you are attaching the fixtures is secure. -
Seite 24: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 25: Connection With The Mains
OPERATION After you connected the LED TL-3 TCL 3x3W to the mains, it starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Seite 26: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or select a DMX channel mode. Browse through the menu by pressing Mode. You can change the selection by pressing Up or Down. Press Enter in order to confirm. You can leave every mode by pressing Mode. -
Seite 27: Eurolite Ir-7 Remote Control (Optionally Available Accessories)
EUROLITE IR-7 remote control (optionally available accessories) The remote control is supplied with a battery inserted. An insulating foil between the battery and the battery contacts prevents the battery from being discharged during storage. Prior to the first operation remove the foil from the battery support on the rear side of the remote control. -
Seite 28: Dmx-Controlled Operation
LED TL-3 TCL 3x3W will respond to the controller. If you set, for example, the address in the 8 channel mode to channel 9, the LED TL-3 TCL 3x3W will use the channel 9 to 16 for control. - Seite 29 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) 5 channel mode The 5 channel mode is compatible with EUROLITE DMX LED Operator 1, item no. 70064501 and EUROLITE DMX LED Operator 4, item no. 70064504. Control-channel 1 - Red Decimal Hexad.
- Seite 30 Control-channel 3 - Blue Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 4 - Color Presets Decimal Hexad. Percentage S/F Feature 0 15 00 0F 0% 6% No function 16 255 10 FF 6% 100% Color Presets Control-channel 5 - Speed...
-
Seite 31: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 32: Technical Specifications
Min.distance from flammable surfaces: 0.5 m Min.distance to lighted object: 0.1 m Fuse: T 1 A, 250V Accessory: EUROLITE IR-7 Remote control No. 50530561 Please note: Every information is subject to change without prior notice. 26.02.2014 © 32/32 00080438.DOC, Version 1.1...
