Bedienungsanleitung Automatik-System-Leuchten LUXOMAT

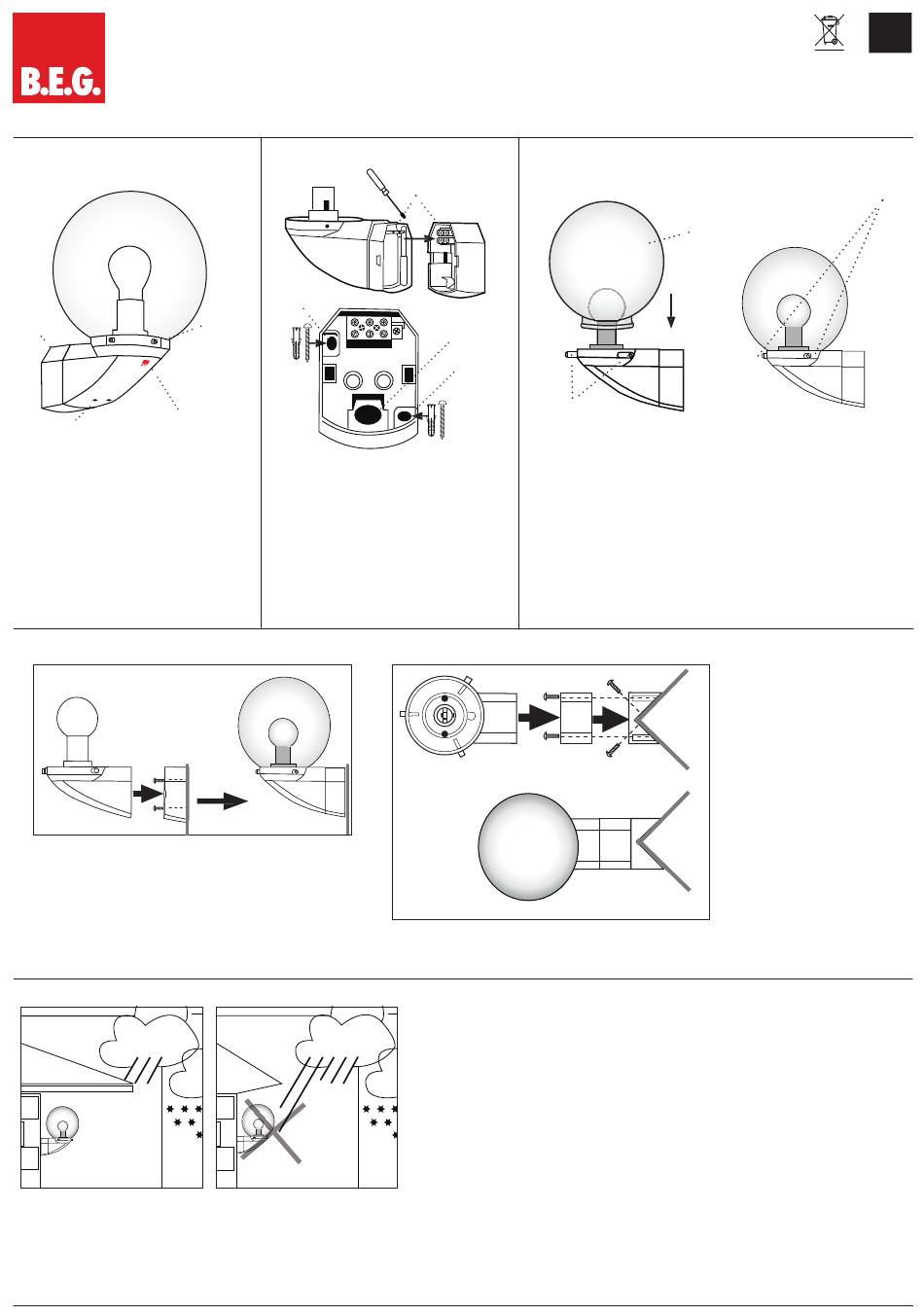

1. Montage ALC-ELU SLU
4
1
3
1) Systemleuchten-Unterteil kombinierbar mit
17 verschiedenen System-Gläsern
2) Fassungsring mit Stiftschrauben
3) Arretierungsschraube für Anschlußsockel
4) Anschlußsockel steckbar
4. Montagearten
1) Wandmontage
5. Montageort
1
®
2. Installation
c
2
1) Leuchtenunterteil mit einem Schraubenzieher von
dem Stecksockel lösen (a)
2) Kabel einführen, dabei Kabeleinführung von unten
(b) oder der Rückseite verwenden
3) Kabel gemäß Klemmenbeschriftung anschließen
(Schaltbilder siehe Pt. 9)
4) Montagesockel mit zwei Schrauben
montieren (c)
5) Kompakt-Leuchtstofflampe 2G7 9W einsetzen
6) Das System-Glas auf dem Leuchtenunterteil befesti-
gen (siehe Punkt 3)
2
ALC-ELU SLU
ALC-ELU SLU
®
3. Befestigung des System-Glases
a
b
c
1
1) Stiftschrauben lösen (1)
2) System-Glas auf den Fassungsring aufsetzen (2)
3) Schrauben von allen Seiten gleichmäßig andrehen bis das System-Glas
fest sitzt (3).
2) Außeneckmontage mit Ecksockel
1) Gerät an einem geschützten Ort montieren
2) Starke Witterungseinflüsse verringern die Lebensdauer des Gerätes.
Unfachgerechte Montage bzw. nicht bestimmungsgemäßer Einsatz
behindert dessen einwandfreien Betrieb.
